PA150 800-150-000-011

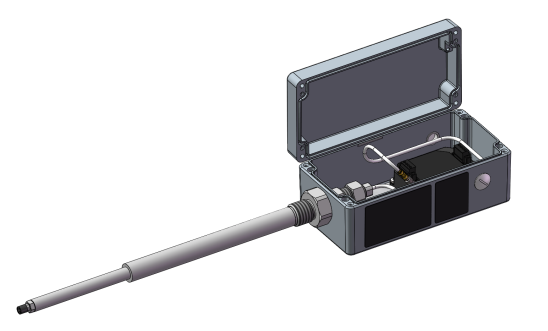

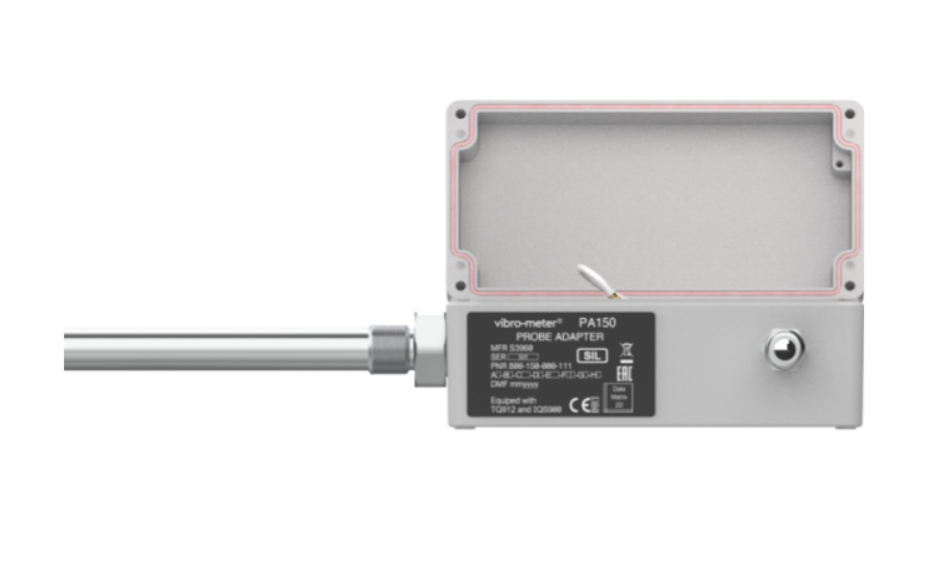

PA150 800-150-000-011bir yakınlık ölçüm zincirini tam bir içine entegre eden bir sond montaj adaptörüdür,zorlu endüstriyel ortamlarda dönen makine çubuklarının temassız ölçümü için tasarlanmış bağımsız sistem.

• Ölçme prensibi: Eddy akımı (temassız)
• Doğrusal ölçüm aralığı (G3): 0,3 ~ 4,3 mm
• Duyarlılık (G3): 4 mV/μm (teglik) / 1.25 μA/μm (akım)
• Frekans yanıt: DC ~ 20 kHz (-3 dB)
• Doğrusallık: Performans eğrisine başvur
• Toplam sistem uzunluğu: 1 m (TQ912 entegre kablo)
• Sensör sıcaklık aralığı: -40°C ~ +180°C
• Sinyal kondisyonerinin sıcaklık aralığı: -40°C ~ +85°C
• Ev koruma derecesi: IP65
• Koruma malzemesi: Alüminyum alaşımı (ölçme dökme)
• Montaj çubuğu malzemesi: Paslanmaz çelik 1.4301
• Adaptör malzemesi: Paslanmaz çelik 1.4305
• Patlama geçirmezlik sertifikası: Ex e (Artırılmış Güvenlik)
• EMC uyumluluğu: EN 61000-6-2 / EN 61000-6-4
• Elektriksel güvenlik: EN/IEC 61010-1

PA150, sensörü, sinyal kondisyonerini ve montaj yapısını tek bir üniteye birleştirerek montajı ve devreye girmeyi önemli ölçüde basitleştirir.Ana özellikler arasında 4 mm doğrusal ölçüm aralığı (G3 hassasiyeti) bulunur.: 4 mV/μm), geniş frekans yanıt (DC 20 kHz), SIL 2 işlevsel güvenlik sertifikası ve API 670 uyumluluğu.

Ayrılabilir kabın tasarımı, makine çalışırken boşluk ayarlamalarını sağlar.Paslanmaz çelik montaj çubuğu (50 ila 800 mm uzunlukta mevcut) ve ± 10 mm konum ayarlama yeteneği olağanüstü bir kurulum esnekliği sunarken.

PA150, buhar türbinleri, gaz türbinleri, kompresörler,Enerji üretimi ve petrokimya da dahil olmak üzere sektörlerdeIP65 giriş koruma derecesi ve geniş çalışma sıcaklık aralığı, sert endüstriyel ortamlarda uzun süreli ve güvenilir çalışmayı sağlar.

Bir petrokimya şirketi, itiş rulmanında hasarı önlemek için bir santrifüjli kompresör için rotor eksensel hareketinin izlenmesini gerektiriyordu.PA150'in 4 mm doğrusal ölçüm aralığı (G3 seçeneği) eksenel hareketin tüm aralığını kapsar.

Paslanmaz çelik montaj çubuğu (C144, 144mm) ve adaptör montajı (E105, 105mm) montaj derinliğinin esnek ayarlanmasını sağlar (± 10mm).6V) gerçek zamanlı konum izleme ve alarm sağlamak için VM600 izleme sistemine girer..

Paslanmaz çelik sonda sapının montaj konumu ± 10 mm aralığında ayarlanabilir ve adaptör farklı montaj yüzeylerine uygun çeşitli iplik ve uzunluk seçenekleri sunar:

• Dış kurulum:TQ912 sensörünün ters montajını destekler, makineyi sökmeden kurulmasını sağlar.
• Boşluk Düzenlemesi:Ayrılabilir kabın tasarımı, makine çalışırken bile sonda ile hedef arasındaki boşluğu kolayca ayarlamayı sağlar.
• Esnek Montaj:Paslanmaz çelik sonda sapının montaj konumu ± 10 mm aralığında ayarlanabilir ve adaptör farklı montaj yüzeylerine uygun çeşitli iplik ve uzunluk seçenekleri sunar.

PA150'in ölçüm prensibi nedir?
PA150, temas dışı ölçüm için girdap akımı ilkesini kullanır.

Tehlikeli alanlarda kullanılabilir mi?
Evet. PA150 patlama geçirmez (Ex) sertifikalı bir versiyonda (model kodu A5) potansiyel patlama ortamları için uygun.Lütfen tüm ölçüm zincirinin tüm bileşenlerinin (sensör), kablo ve sinyal kondisioneri) ilgili Ex sertifikasına sahip olmalıdır.

Sistemin toplam uzunluğu nedir?
PA150 için, toplam sistem uzunluğu (TSL), TQ912 sensörüne takılan 1 metrelik entegre kablonun uzunluğuna karşılık gelir.

Garanti süresi nedir?
Standart endüstriyel garanti: 12 ay; uygun bir kurulum ve aşırı yüklenme olmadan, ürünün 5-10 yıllık bir kullanım ömrü vardır.
