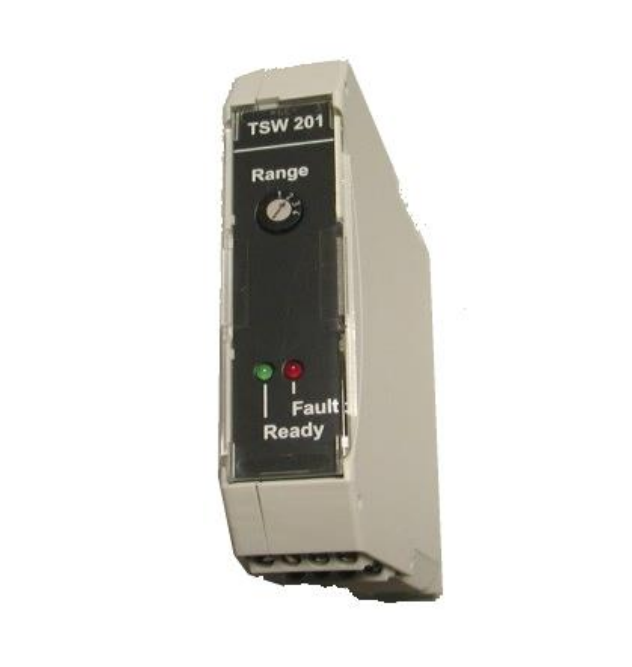

VMD TSW201-007-05

VMD TSW201-007-05, bir girdap akımı yer değiştirme sensörü kullanarak dönen makinelerin şaft titreşimini (Sppm) ölçmek için tasarlanmış endüstriyel sınıf, tek kanallı bir titreşim vericisidir. Tepeden tepeye titreşim değerleri üretir ve API 610 standartlarına kısmen eşdeğer olmakla birlikte DIN ISO 10817-1 standartlarına uygundur.

• Ölçüm aralığı: 50/125/250/500 μm pp (ön panelden seçilebilir)
• Frekans aralığı: 1-250 Hz (fabrika ayarı)
• Hassasiyet doğruluğu: ±5%
• Doğrusallık sapması: ±%2 FSR
• Sıcaklık hatası: %8 RD + %4 FSR
• Ortam sıcaklığı: 0 ila +85°C
• Besleme gerilimi: +24 VDC (18-30 VDC), maks. 100 mA, galvanik olarak izole edilmiş
• Muhafaza malzemesi: Poliamid, gri
• Koruma sınıfı: IP40
• Montaj yöntemi: DIN rayına montaj (EN 60715:2001-09 Tip 35×7,5 mm)

Ünite, sensör ve kablolardaki açık devre veya kısa devre arızalarının yanı sıra ölçülen nesnenin statik ölçüm aralığını aştığı durumları gerçek zamanlı olarak izleyen kapsamlı dahili kendi kendine teşhis fonksiyonlarına sahiptir. Arıza durumları, ön paneldeki kırmızı LED ve 2 mA analog arıza sinyali aracılığıyla gösterilir.

VMD--TSW201--X1--X2:

1. Görsel İnceleme: Verici muhafazasını hasar, kirlenme veya korozyon açısından periyodik olarak inceleyin.
2. Gösterge Işığı Kontrolü: Yeşil "Hazır" LED'inin sürekli yandığını ve kırmızı "Arıza" LED'inin kapalı olduğunu doğrulayın.
3. Kablolama Kontrolü: Tüm kablo terminallerinin sağlam olduğundan ve kablolarda herhangi bir aşınma veya hasar belirtisi bulunmadığından emin olun.
4. Sensör Boşluğu Kontrolü: Girdap akımı sensörü ile ölçülen şaft arasındaki statik boşluğun etkin ölçüm aralığı dahilinde olduğunu doğrulayın.

Bir termik santraldeki buhar türbini ünitesi, kanat veya yatak arızalarını önlemek için çalışma sırasında şaft titreşiminin sürekli izlenmesini gerektirir. WW007 girdap akımı sensörüyle eşleştirilmiş bir VMD TSW201-007-05 vericisi kullanılır; sensör, tepeden tepeye şaft titreşiminin temassız ölçümünü gerçekleştirmek için yatağın yanındaki şaft muylusuna monte edilir. Verici, DCS'ye 4-20 mA'lık bir sinyal göndererek ünitenin titreşim durumunun gerçek zamanlı izlenmesine ve alarm verilmesine olanak tanır.
