TSW101M1 VMD-TSW101-M1-H10-X007-Y02

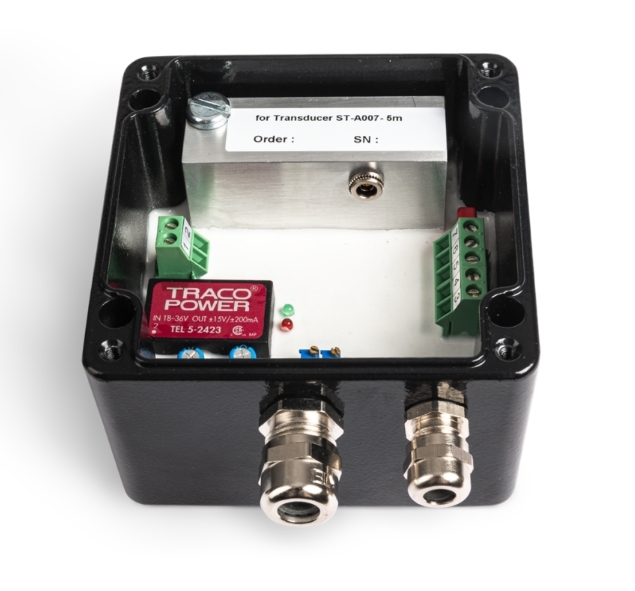

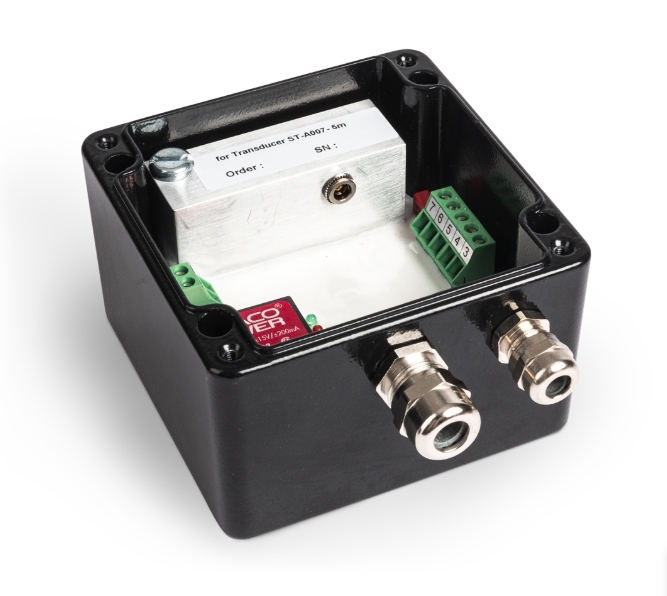

TSW 101 M1, TSW 101 M1 ana modülünü, WW007 girdap akımı sondasını ve 10 metrelik bir kabloyu içeren tam bir izleme ünitesini oluşturan tek kanallı bir titreşim verici.

Özellikle dönen makinelerin göreceli çubuk titreşimlerini ölçmek için tasarlanmıştır.Bu ürün, dönen şaftlarda temas dışı göreceli titreşim (Sppm) ölçümleri yapmak için girdap akımı teknolojisini kullanır., ekipman durumunu izleme ve koruma sistemlerinde kritik bir bileşen olarak hizmet eder.

Elektrik üretimi, petrokimya ve metalürji gibi endüstrilerde yaygın olarak kullanılır ve türbinlerin, jeneratörlerin, kompresörlerin, pompaların titreşim izleme ve koruması için uygundur.ve çeşitli endüstriyel dönen makineler.

• Ölçme prensibi: Eddy akımı (elektromanyetik eddy akımı), temassız
• Dinamik ölçüm aralığı: 125 μm p-p, 250 μm p-p, 500 μm p-p (DIP anahtarı ile seçilebilir)
• Frekans Yanıt Aralığı: 1-1000 Hz, bant geçiş filtresi, 20 dB/on yıl
• Akım çıkışı: 4-20 mA (Sppm), maksimum yük 500 Ω
• Çıkış Voltajı: Statik boşluk sinyali, 4 mV/μm, üst üste konulan titreşim, yük ≥ 20 kΩ
• Hata göstergesi çıkışı: 2 mA sinyali + kırmızı LED göstergesi
• Sıfır ayar aralığı: ±0,15 mA (potansiyometre Z)
• Duyarlılık ayarlama: Potansiyometre S
• Çalışma sıcaklığı: -25°C - +85°C
• Güç kaynağı: +24 V DC (18-30 V), en fazla 60 mA, galvanik olarak izole edilmiş
• Koruma derecesi: IP 67
• Ev malzemesi: Alüminyum alaşımı (Al-Si12)

1. Durum kontrolü: Aygıtın normal çalışmasını doğrulayan, sürekli olarak yanmasını sağlamak için cihazın yeşil "Hazır" LED göstergesini periyodik olarak izleyin.
2. Bağlantı Kontrolü: Tüm kablo bağlantılarını ve terminallerini güvenli ve gevşeme veya korozyon belirtileri olmadığından emin olmak için periyodik olarak kontrol edin.
3. Temizlik: Aygıt kaplamasını temiz tutun ve özellikle nemli ortamlarda toz ve yağın birikmesini önleyin.
4. Çevre Denetimi: Çalışma sıcaklığının ve neminin belirtilen aralıklarda (-25 ila + 85 °C) kalmasını sağlayın.
5. Sonda Kontrolü: Döngü akım sensörü sondasının yüzeyini düzenli olarak kontrol ederek temiz ve metal kalıntıları veya diğer birikmelerden arınmış olduğundan emin olun.

TSW 101 M1, büyük santrifugal kompresör veya buhar türbini ünitelerinde şaft izleme için yaygın olarak kullanılır.Döner şaftın yüzeyine bakarak konulan bağlantılı girdap akımı sensörü sondası ile.

İletici, varlık titreşim genişliğini gerçek zamanlı olarak 4-20 mA sinyaline dönüştürür ve bunu merkezi bir kontrol odasına (DCS/PLC) veya özel bir makine koruma sistemine gönderir.

Titreme seviyeleri önceden ayarlanmış alarm veya patlama eşiğini aştığında, sistem derhal bir alarm çıkarır veya kapatmaya başlar.Rotor dengesizliği gibi sorunlardan kaynaklanan büyük ekipman arızalarının etkili bir şekilde önlenmesi, düzeltme eksikliği veya rulman aşınması.

Sensörün hassasiyeti, ölçüm doğruluğunu sağlamak için aygıt üzerindeki "S" potansiyometreyi kullanarak yeniden ayarlanabilir.

Evet, 4mA sıfır noktası, cihazın üzerindeki "Z" potansiyometreyi kullanarak yaklaşık ± 0.15mA'lık bir telafi aralığı ile ince ayarlanabilir.

Bu, bir cihaz hatasına işaret eder. Olası nedenler şunlardır: 1. Hedef ile sondanın arasındaki mesafe statik ölçüm aralığını aşar; 2.Aydın akım sensöründe veya bağlantı kablosunda açık bir devre veya kısa devre var.

Standart endüstriyel garanti: 12 ay; uygun bir kurulum ve aşırı yüklenme olmadan, ürünün 5-10 yıllık bir kullanım ömrü vardır.
