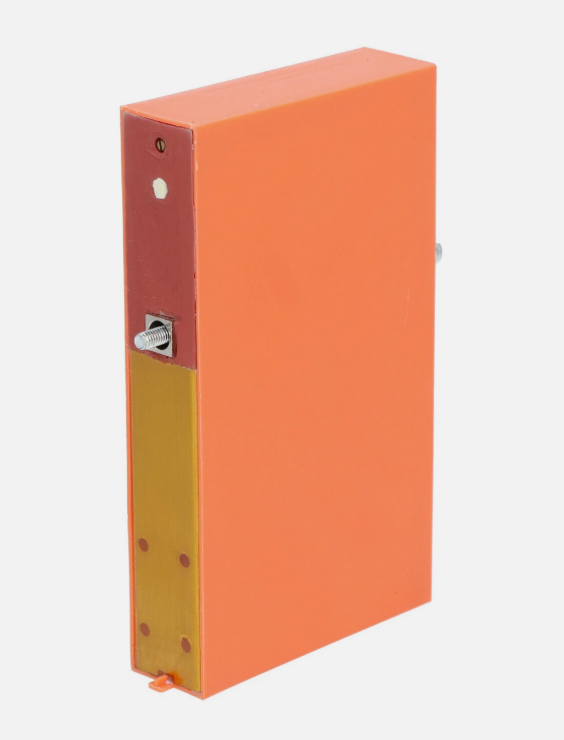

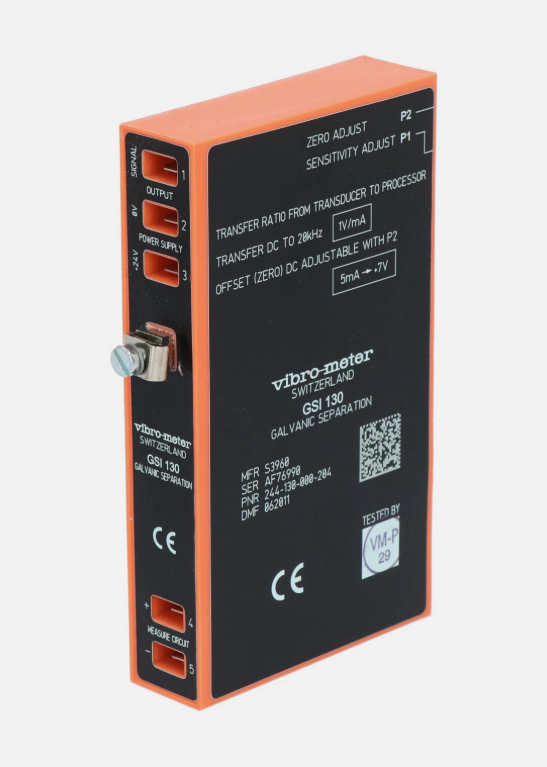

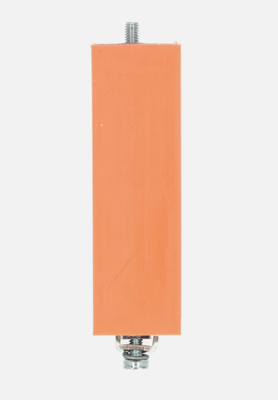

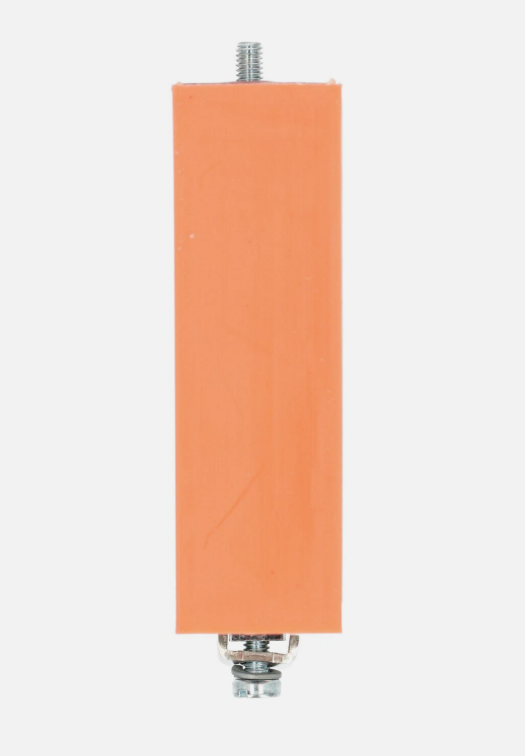

GSI130 (244-130-000-20), sensörler/sinyal koşullayıcılar ve sinyal işleme sistemleri arasında elektriksel izolasyon sağlamak üzere tasarlanmış bir galvanik ayırma ünitesidir. Sensörlere ve sinyal koşullayıcılara güç sağlarken aynı zamanda çıkış sinyallerini okuyan iki kablolu iletim sistemleri için uygundur.

Daha geniş uygulamalarda GSI130, 20 mA'den daha az akım tüketimi olan herhangi bir elektronik sisteme güç sağlayabilir. Ünite, sinyal koşullayıcı tarafından tüketilen akımla orantılı bir voltaj sinyali üretir; bu voltaj sinyali, koşullandırıcının çıkışını analiz etmek için doğrudan kullanılabilir.

GSI130 modülü, ölçüm noktası ile sinyal işleme ekipmanı arasındaki voltaj farklılıklarından kaynaklanan toprak döngüsü paraziti gibi sorunları etkili bir şekilde önler. GSI130'un kullanılması, aksi takdirde ek voltaj düşüşlerine neden olacak ve hem iletim hattı uzunluğunu hem de sistem dinamik aralığını sınırlayacak olan Zener bariyerlerine olan ihtiyacı ortadan kaldırır.

• Besleme gerilimi: +24 V ±%5
• Dalgalanma (100 Hz): 100 mV pp maks.
• Yüksüz güç tüketimi: Yaklaşık. 20 mA
• 20 mA yükte güç tüketimi: Yaklaşık. 60 mA
• Kısa devre güç tüketimi: Maks. 120 mA
• Yüksüz çıkış voltajı (şartlandırıcıya): 18 V ±1 V
• 20 mA yükte çıkış voltajı: 16 V ±1 V
• Kısa devre akımı: 60 mA
• Geçiş bandı: DC'den 10 kHz'e ±%0,5, -1 dB @ 20 kHz

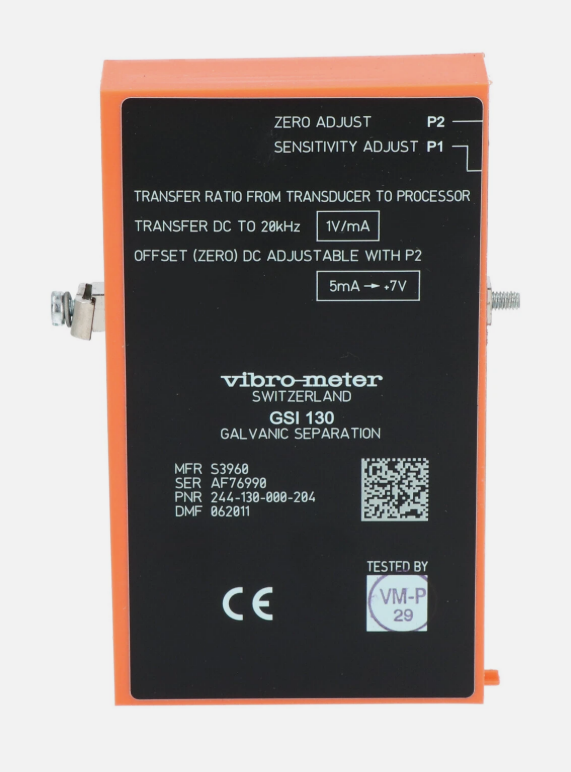

• Transfer fonksiyonu: 1 V/mA (fabrika ayarı, P1 potansiyometresi ile ayarlanabilir)
• Sıcaklık sapması < 200 ppm/°C
• Doğrusallık: ±%0,5 (dinamik ölçüm aralığı dahilinde)
• DC sinyal bileşeni: P2 potansiyometresi ile ayarlanabilir; Umin = +2 V, Umax = Besleme gerilimi - 2,5 V
• Gürültü (maks. artık sinyal): 5 mA DC'de 12 mVpp; 12 mA DC'de 25 mVpp
• Galvanik izolasyon (girişten çıkışa) ≥ 4 kV RMS
• Elektrik bağlantıları: 5 tırnak, AMP-Faston tip 6.3
• Çalışma sıcaklığı: 0°C ila +55°C
• Depolama sıcaklığı: -20°C ila +70°C

Petrokimya endüstrisindeki kompresör durumu izleme sistemlerinde GSI130, CE serisi akım çıkışlı ivmeölçerlere güç verir ve sensör sinyallerini uzun mesafeler üzerinden kontrol odasındaki veri toplama sistemine iletir. µA'dan mV'ye dönüştürme kapasitesi, sinyal zayıflaması endişesi olmadan yüzlerce metreye yayılan uzun mesafeli sinyal iletimini mümkün kılar.

GSI130 (244-130-000-20) ile GSI122 arasındaki fark nedir?

GSI122 ve GSI130 aynı ürün serisine aittir ve benzer temel işlevleri paylaşır. Temel fark, GSI122'nin potansiyel olarak patlayıcı ortamlarda kullanıma uygun olması, GSI130'un ise uygun olmamasıdır. Patlamaya dayanıklı bir bölgede çalıştırma gerekiyorsa GSI122 veya onun halefi olan GSI127 seçilmelidir.

GSI130 ne tür sensör sinyallerini destekler?

0-20 mA akım sinyali ve 0-20 VDC gerilim sinyal girişlerini destekler. CA, CE, PV ve VE serisi titreşim sensörleri, CP serisi dinamik basınç sensörleri ve TQ serisi yakınlık sensörleriyle uyumludur.

Garanti süresi nedir?

Standart endüstriyel garanti: 12 ay; Doğru kurulum ve aşırı yükleme yapılmaması durumunda ürünün kullanım ömrü 5-10 yıldır.
