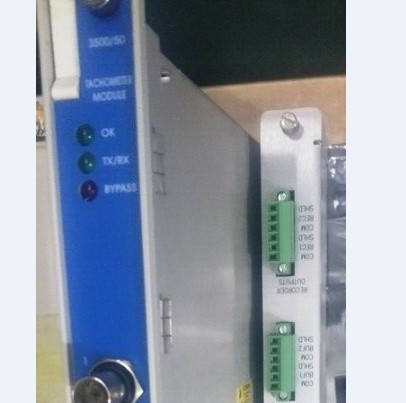

Ürün:Bently Nevada 3500/50-01-00-01 133388-02 Takometre Modülü

Açıklama
3500/50 Takometre Modülü, mil dönme hızını, rotor ivmesini veya rotor yönünü belirlemek için yakınlık problarından veya manyetik alıcılardan (belirtilenler hariç) giriş kabul eden 2 kanallı bir modüldür, bu ölçümleri kullanıcı tarafından programlanabilir alarm ayar noktalarıyla karşılaştırır ve
bu ayar noktaları ihlal edildiğinde alarmlar üretir. 3500/50 Takometre Modülü, 3500 Rack Yapılandırma Yazılımı kullanılarak programlanır ve dört farklı seçenekle yapılandırılabilir:

1. Hız İzleme, Ayar Noktası Alarmı ve Hız Bandı Alarmı.
2. Hız İzleme, Ayar Noktası Alarmı ve Sıfır Hız Bildirimi.
3. Hız İzleme, Ayar Noktası Alarmı ve Rotor İvmesi Alarmı.
4. Hız İzleme, Ayar Noktası Alarmı ve Ters Dönüş Bildirimi.

3500/50, diğer monitörler tarafından kullanılmak üzere 3500 rafının arka paneline koşullandırılmış Keyphasor® sinyalleri sağlamak üzere yapılandırılabilir, böylece rafta ayrı bir Keyphasor modülüne gerek kalmaz. 3500/50 ayrıca, makinenin ulaştığı en yüksek hızı, en yüksek ters hızı veya ters dönüş sayısını (seçilen kanal türüne bağlı olarak) saklayan bir tepe tutma özelliğine sahiptir. Bu tepe değerleri kullanıcı tarafından sıfırlanabilir.

Uygulama Notu
Bently Nevada
Takometre Modülleri, bir hız kontrolü veya aşırı hız koruma sistemi olarak veya bir bileşen olarak bağımsız olarak kullanılmak üzere tasarlanmamıştır.
Bently Nevada Takometre Modülleri, bir hız kontrolü veya aşırı hız koruma sistemi olarak güvenilir çalışma için koruyucu yedeklilik veya gerekli tepki hızını sağlamaz. Sağlandığında, analog orantılı çıkış yalnızca veri kaydı, grafik kaydı veya görüntüleme amaçları için uygundur. Ayrıca, sağlandığında, hız uyarı ayar noktaları yalnızca duyuru amaçları için uygundur.

Manyetik alıcılar, bu dönüştürücüler düşük hızlarda algılama devresi için temiz bir kenar sağlamadığından, ters dönüş seçeneği için kullanılamaz.
Dönüş yönünün yanlış göstergelerine yol açabilir. Manyetik alıcılar, bu dönüştürücüler düşük hızlarda algılama devresi için temiz bir kenar sağlamadığından, sıfır hız seçeneği için önerilmez.
Yukarıdaki öğelerin dikkate alınmaması, ürünün kötüye kullanılması anlamına gelir ve

maddi hasara ve/veya bedensel yaralanmaya neden olabilir. Not: Bently Nevada ürün serisi, 3500 Sistemi için bir Aşırı Hız Koruma Sistemi sağlar. 141539-01 numaralı Şartname ve Sipariş Bilgilerine bakın.
Sipariş Bilgileri

Takometre Modülü
3500/50-AXX-BXX-CXX
A: G/Ç Modülü Tipi

0 1 Dahili Sonlandırmalı G/Ç Modülü
0 2 Harici Sonlandırmalı G/Ç Modülü
0 3 Harici Sonlandırmalı TMR G/Ç Modülü
0 4 Dahili Bariyerli ve Dahili Sonlandırmalı G/Ç Modülü.
B: Ajans Onay Seçeneği

0 0 Yok
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Sınıf 1, Bölge 2)
C: Monitör Kullanımı

0 1 Hız Ölçümü
0 2 Ters Dönüş
Not: Ajans Onay Seçeneği B 02, yalnızca Sipariş Seçeneği A 04 ile kullanılabilir.

Yedek Parçalar

133388-02 3500/50 Takometre Modülü
133442-01 Dahili Sonlandırmalı G/Ç Modülü
136703-01 Dahili Sonlandırmalı Ayrık Dahili Bariyer G/Ç Modülü
133434-01 Harici Sonlandırmalı G/Ç Modülü
133450-01 Harici Sonlandırmalı TMR G/Ç Modülü
