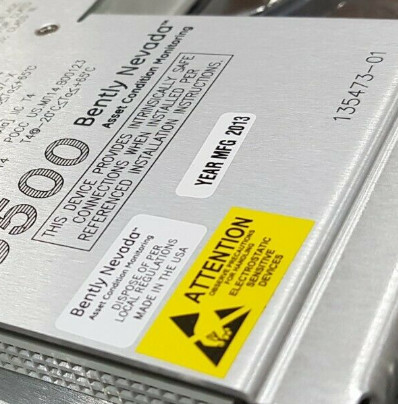

Ürün:Bently Nevada 3500/25-01-03-00 135473-01 Dahili Bariyer I/O, Dahili Sonlandırmalarla

Açıklama
3500/25 Geliştirilmiş Keyphasor Modülü, 3500 rafındaki monitör modüllerine Keyphasor sinyalleri sağlamak için kullanılan yarım yükseklikte, iki kanallı bir modüldür. Modül, yakınlık problarından veya manyetik alıcılardan giriş sinyalleri alır ve sinyalleri, mil üzerindeki Keyphasor işaretinin Keyphasor dönüştürücüsü ile aynı hizaya geldiğini gösteren dijital Keyphasor sinyallerine dönüştürür. 3500 Makine Koruma Sistemi, normal konfigürasyon için dört adede kadar Keyphasor sinyali ve eşleştirilmiş bir konfigürasyonda sekiz adede kadar Keyphasor sinyali kabul edebilir.

Keyphasor sinyali, hassas bir zamanlama ölçümü sağlamak için kullanılan, dönen bir milden veya dişliden gelen, dönüş başına bir kez veya dönüş başına çoklu olay darbesidir. Bu, 3500 monitör modüllerinin ve harici teşhis ekipmanlarının mil dönme hızını ve 1X titreşim genliği ve faz gibi vektör parametrelerini ölçmesini sağlar.
Geliştirilmiş Keyphasor Modülü, geliştirilmiş bir 3500 sistem modülüdür. Önceki tasarıma göre genişletilmiş Keyphasor sinyal işleme yetenekleri sunarken, eski sistemlerde kullanım için mevcut Keyphasor modülleriyle form, uyum ve işlevsellik açısından tam geriye dönük uyumluluğu korur. Keyphasor modülü, PWA 125792-01, güncellenmiş 149369-01 modülü ile tamamen değiştirilmiştir.

Üçlü Modüler Yedekli (TMR) uygulamalar için bir sistem Keyphasor girişi gerektiğinde, 3500 sistemi iki Keyphasor modülü kullanmalıdır. Bu konfigürasyonda, modüller raftaki diğer modüllere hem birincil hem de ikincil bir Keyphasor sinyali sağlamak için paralel olarak çalışır. Dörtten fazla Keyphasor girişi olan bir sistem, dörtten fazla birincil Keyphasor giriş sinyali olmaması koşuluyla, eşleştirilmiş bir konfigürasyon kullanabilir. Eşleştirilmiş bir konfigürasyon, üst/alt veya her iki yarım yuva konumunda iki ardışık izleme konumu gerektirir. Dört Keyphasor modülü, dört birincil ve dört yedek giriş kanalını kabul edecek ve dört çıkış kanalı sağlayacaktır (modül başına bir tane). İki eşleştirilmiş ve bir eşleştirilmemiş (toplam üç Keyphasor modülü) konfigürasyonu da mümkündür. Böyle bir konfigürasyonda, kullanıcı bir eşleştirilmemiş Keyphasor'u yapılandırabilir (ya iki 2 kanallı ya da bir 1 kanallı ve bir 2 kanallı seçenek sipariş edin)

İzole Keyphasor I/O modülü, Keyphasor sinyallerinin birden fazla cihaza paralel olarak bağlandığı ve bir kontrol sistemi gibi diğer sistemlerden izolasyon gerektiren uygulamalar için tasarlanmıştır. İzole I/O modülü özellikle Manyetik Alıcı uygulamaları için oluşturulmuştur, ancak Harici bir güç kaynağı sağlandığı sürece Proximitor* uygulamalarıyla uyumludur ve izolasyon sağlayacaktır.

Bu I/O modülünün amacı öncelikle mil hızını ölçmekti, fazı değil. Modül faz ölçümleri sağlayabilir, ancak bu I/O, İzole Olmayan I/O versiyonundan biraz daha yüksek bir faz kayması sunar. Şekil 1, İzole I/O modüllerinin farklı makine hızlarında ekleyeceği faz kayması miktarını göstermektedir.

Geliştirilmiş ürün özellikleri arasında, dönüş başına çoklu olay girişlerinden dönüş başına bir kez olay sinyalleri üretimi, sahada yükseltilebilir ürün yazılımı ve varlık yönetimi veri raporlaması bulunur.
