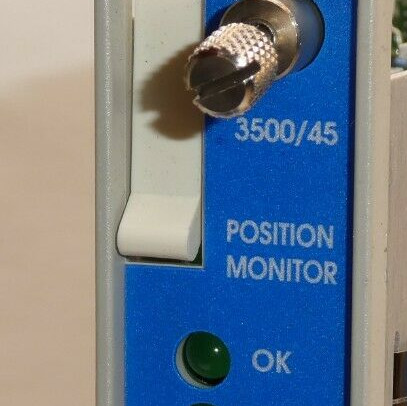

Ürün:Bently Nevada 3500/45-01-00 176449-04 Konum Monitörü

Açıklama
3500/45 konum monitörü, yakınlık dönüştürücülerinden, döner konum dönüştürücülerinden (RPT), DC doğrusal değişken diferansiyel transformatörlerinden (DC LVDT) giriş kabul eden 4 kanallı bir enstrümandır.AC doğrusal değişken diferansiyel transformatörler (AC LVDT)Monitör girişi koşullandırır ve koşullandırılmış sinyalleri kullanıcı tarafından programlanabilir alarmlarla karşılaştırır.
Ölçüm türü ve dönüştürücü girişi hangi I/O modüllerinin gerekli olduğunu belirler.ve 14. sayfadaki AC LVDT ve Rotary Potentimeter için I/O Modüllerine bakınız..

Aşağıdaki işlevleri gerçekleştirmek için 3500 Rack Konfigurasyon Yazılımı kullanarak her kanalı programlayabilirsiniz:
Aksyal (tekerle) konumu
Farklılık Genişlemesi
Standart Tek Ramp Diferansiyel Genişleme
Standart olmayan tek rampa diferansiyel genişlemesi
Çift Ramp Diferansiyel Genişleme
Tamamlayıcı Farklılık Genişleme
Davanın Genişletilmesi
Valf pozisyonu

Monitör kanalları çift çift programlanır ve aynı anda bu fonksiyonlardan en fazla ikisini gerçekleştirebilirler.Kanal 1 ve 2 bir işlev yerine getirebilirken, kanal 3 ve 4 aynı veya farklı bir işlev yerine getirebilir..

3500/45 pozisyon monitörünün temel amacı aşağıdakileri sağlamaktır:
Makine koruması, izlenen parametrelerin alarmları çalıştırmak için yapılandırılmış alarm ayarlarına karşı sürekli olarak karşılaştırılması yoluyla

Operasyon ve bakım personeli için gerekli makine bilgileri

Her kanal, yapılandırmaya bağlı olarak, tipik olarak girdi sinyalini ölçülen değişkenler olarak adlandırılan çeşitli parametreler üretmek için koşullandırır.Her bir aktif ölçülen değişken için uyarı ayar noktalarını ve aktif ölçülen değişkenlerin herhangi ikisi için tehlike ayar noktalarını belirleyebilirsiniz..

Sipariş Verme Bilgisi
Ülke ve ürün özel onayların ayrıntılı listesine Bently.com'dan ulaşılabilen Onaylar Hızlı Referans Kılavuzuna (108M1756) başvurun.
Konum Monitörü3500/45-AA-BB

A: I/O modülü tipi
01 İç sonlamaları olan pozisyon I/O modülü (Proximitor, RPT, DC LVDT)
02 Dış bitişimli pozisyon I/O modülü (Proximitor, RPT, DC LVDT)
03 Dış bitişlerle ayrı TMR pozisyon I/O modülü (yakınlaştırıcı veya DC LVDT)
04 Dış bitişler ile otobüslü TMR pozisyon I/O modülü (yaklaşım cihazı)
05 AC LVDT Pozisyon I/O Modülü, iç kapanışları ile
06 AC LVDT Pozisyon I/O Modülü
07 Dahili bitişlerle Döner Potansiyometre Konumu I/O Modülü
08 Döner Potansiyometre Pozisyon I/O Modülü Dış Bitişlerle

B: Ajansın onayı
00 Hiçbiri
01 CSA / NRTL / C (Sınıf 1, Bölüm 2)
02 ATEX / IECEx / CSA (Sınıf 1, Bölge 2)

Dış sonlandırma blokları ve kabloları her I/O modülü için ayrı ayrı sipariş etmelisiniz.

TMR uygulamasında 3500/45 Pozisyon Monitörü kullanıldığında, valf pozisyon ölçümü kullanılamaz ve vaka genişleme ölçümleri yalnızca Ayrı TMR için desteklenir.

Yedek parçalar
176449-04 3500/45 Konum Monitörü
135137-01 Yakınlaştırıcılar, RPT'ler veya DC LVDT'ler ile kullanılmak üzere iç kapanışlı konum I/O modülü
135145-01 Yakınlaştırıcılar, RPT'ler veya DC LVDT'ler ile kullanılmak üzere harici sonlandırmalar ile konum I/O modülü
139554-01 AC LVDT'lerle kullanılmak üzere iç kapanışlı AC LVDT pozisyon I/O modülü
