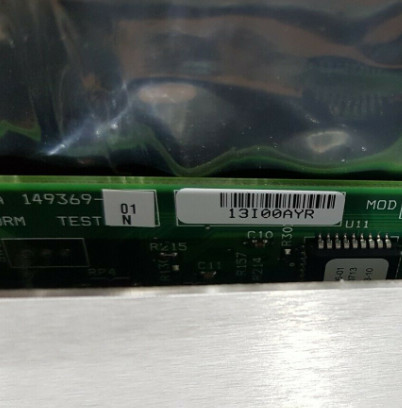

Ürün:Bently Nevada 3500/25-01-01-00 149369-01 Geliştirilmiş Klavye Modülü

Açıklama
3500/25 Geliştirilmiş Keyphasor Modülü, 3500 rafındaki monitör modüllerine Keyphasor sinyalleri sağlamak için kullanılan yarı yükseklikte, iki kanallı bir modüldür. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 Makine Koruma Sistemi, normal konfigürasyonda dört Keyphasor sinyali ve çiftleştirilmiş konfigürasyonda sekiz Keyphasor sinyali kabul edebilir.

Not: Bir Keyphasor sinyali, doğru bir zamanlama ölçümü sağlamak için kullanılan dönen bir şaft veya dişliden dönüş başına bir veya birden fazla olay içeren bir darbelerdir.Bu 3500 monitör modülleri ve dış teşhis ekipmanları gibi 1X titreşim amplitudu ve faz gibi şaft dönme hızı ve vektör parametrelerini ölçmek için izin verir.

Geliştirilmiş Anahtar Füzör Modülü, 3500 sistem modülünün geliştirilmiş bir kısmıdır.Şekil açısından tam aşağı uyumluluğu korurken önceki tasarımı üzerinde genişletilmiş Keyphasor sinyal işleme yetenekleri sunar.PWA 125792-01 adlı Keyphasor modülü tamamen daha yeni olan Keyphasor modülü ile değiştirildi.
149369-01 modülü.

Üçlü Modüler Redondan (TMR) uygulamaları için bir sistem Keyphasor girişine ihtiyaç duyulduğunda, 3500 sistemi iki Keyphasor modülü kullanmalıdır.Bu konfigürasyonda modüller hem birincil hem de ikincil Keyphasor sinyali raktaki diğer modüllere sağlamak için paralel çalışmaktadırDörtten fazla Keyphasor girişine sahip bir sistem, dörtten fazla birincil Keyphasor giriş sinyali olmadığı sürece eşleştirilmiş bir konfigürasyon kullanabilir.Çiftleştirilmiş bir konfigürasyon, üst/alt veya her iki yarı yuva pozisyonunda da iki ardışık izleme pozisyonu gerektirir.Dört anahtarlama modülü dört tane kabul edecek.
Birincil ve dört yedek giriş kanalı ve dört çıkış kanalı (modül başına bir) sağlar.Böyle bir yapılandırmada, kullanıcı eşleştirilmemiş bir Keyphasor yapılandırabilir (iki 2 kanal veya bir 1 kanal ve bir 2 kanal seçeneği sipariş)

İzole Keyphasor I/O modülü, Keyphasor sinyalleri birçok cihazla paralel olarak bağlandığı ve diğer sistemlerden izole edilmesi gereken uygulamalar için tasarlanmıştır.bir kontrol sistemi gibi. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided. Bu I/O modülünün amacının öncelikle asmanın hızını değil fazını ölçmek olduğunu unutmayın. Modül faz ölçümleri sağlayabilir,Ama bu I/O, izole olmayan I/O sürümünden biraz daha yüksek bir faz değişimi getiriyor.Şekil 1, İzole I/O modüllerinin farklı makine hızlarında ekleyeceği faz değişimi miktarını gösterir.

Geliştirilmiş ürün özellikleri, dönüş başına birden fazla olay girişinden dönüş başına bir olay sinyali üretimi, saha yükseltilebilir yazılım ve varlık yönetimi veri raporlamalarını içerir.

Ürün Tanımı
Gelişmiş Klavye Modülü
3500/25-AXX-BXX-CXX

A: Kanal sayısı
0 1 Tek yarı yükseklik 2 kanallı Keyphasor kartı (2 kanallı sipariş)
0 2 İki yarı yükseklik 2 kanallı Keyphasor kartı (4 kanallı sipariş)

B: I/O modülünün tipi
0 1 I/O modülü iç kapanışlar ile
0 2 Dış Bitişler ile I/O modülü
0 3 İç kapamalarla iç bariyer I/O
0 4 Dahili sonlandırmalar ile izole edilmiş I/O modülü
0 5 Dış bitişler ile izole edilmiş I/O modülü

C: Ajans onay seçeneği
0 0 Gerekmiyor
0 1 CSA/NRTL/C (Sınıf 1, Bölüm 2)
0 2 ATEX/CSA (Sınıf 1 Bölge 2)

Yedek parçalar
149369-01 Geliştirilmiş Klavye Modülü
Not: Bu modül 125792-01 Keyphasor Modülü'nün doğrudan plug-in yedeklemesi olarak sipariş edilebilir.
125800-01 Keyphasor I/O Modülü (İç Terminalar)
126648-01 Keyphasor I/O Modülü (Dış Terminalar)
125800-02 İzole Klavye-Phasor I/O Modülü (İç Terminalar)
126648-02 İzole edilmiş Keyphasor I/O Modülü (Dış Sona Çıkışlar)
135473-01 Keyphasor I/O Modülü (Dahili engeller ve iç sonlamalar.)
