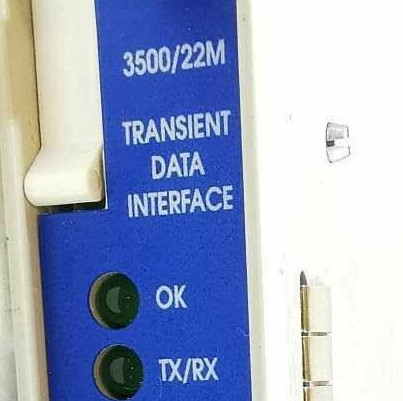

Bently Nevada 3500/22M-01-01-00 288055-01 Geçici Veri Arayüzü

Ürün:Bently Nevada 3500/22M-01-01-00 288055-01 Geçici Veri Arabirimi

Açıklama

3500 geçici veri arayüzü (TDI), 3500 izleme sistemi ile GE'nin Sistem 1® makine yönetimi yazılımı arasındaki arayüzdür.TDI, 3500/20 Rack Arayüz Modülü'nün, TDXnet gibi bir iletişim işlemcisinin veri toplama yeteneğini birleştirir..

TDI, M serisi monitörlerle birlikte 3500 rafının RIM yuvasında çalışır (3500/40M, 3500/42M vb.).) sabit durum ve geçici dalga biçimi verilerini sürekli olarak toplamak ve bu verileri bir Ethernet bağlantısı aracılığıyla ana yazılımdan geçirmek içinStatik veri yakalama TDI ile standarttır, ancak isteğe bağlı bir Kanal Etkinleştirme Diskini kullanmak, TDI'nin dinamik veya geçici verileri de yakalamasına izin verir.TDI, önceki iletişim işlemcilerine göre birkaç alanda iyileştirmelere sahiptir ve 3500 rafında İletişim İşlemcisi fonksiyonunu içerir..

TDI, tüm raf için ortak bazı işlevleri sağlasa da, kritik izleme yolunun bir parçası değildir ve genel izleme sisteminin düzgün ve normal çalışmasına hiçbir etkisi yoktur.Her 3500 rak bir TDI veya RIM gerektirir., her zaman 1 numaralı yuva (güç kaynağının yanında) yer alır.

Üçlü Modüler Redundan (TMR) uygulamaları için, 3500 Sistemi, TDI'nin TMR sürümünü gerektirir.TMR TDI ayrıca “monitor kanal karşılaştırması” yapar.. 3500 TMR yapılandırması, monitör seçeneklerinde belirtilen ayarları kullanarak izleyici oylamasını yürütür. Bu yöntemi kullanarak,TMR TDI sürekli olarak üç (3) fazla monitörden çıkışları karşılaştırır.Eğer TDI, bu monitörlerden birinden gelen bilgilerin artık diğer iki monitöre eşit olmadığını tespit ederse (konfigür bir yüzdede),Monitorun hatalı olduğunu işaretleyecek ve bir olayı Sistem Olay Listesi'ne yerleştirecek..

Yedek parçalar

138607-01 Standart Geçici Veri Arayüz Modülü

138607-02 TMR Geçici Veri Arayüz Modülü

146031-01 10Base-T/100Base-TX I/O Modülü

146031-02 100Base-FX (Fiber Optic) I/O Modülü

147364-01 3500 tamponlu sinyal çıkış modülü

161580-01 3500/22M TDI Uygulama ve Bakım Kılavuzu

164466-01 Ağ Aksesuarları Veri Sayfası 00580441 Bağlantı başlığı, iç terminal, 3 pozisyon, yeşil

00580436 Bağlantı başlığı, iç terminal, 6 pozisyon, yeşil

Sıcak satıyor Ürünler:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 + 128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00,138607-01 +146031-01

3500/61-01-00,163179-02+136711-02

3500/33-01-00,149986-01+149992-01

Veri sayfası indirme bağlantısı:

3500-22M Geçici Veri Arayüz Modülü Veritabanı...
