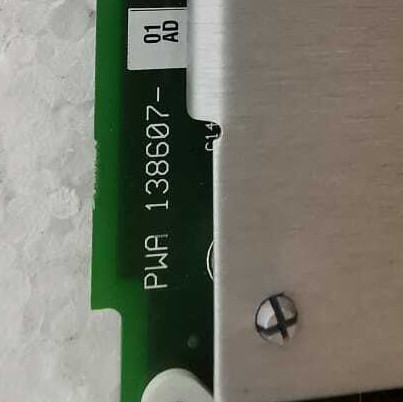

Bently Nevada 3500/22M-01-01-00 138607-01 Geçici Veri Arabirimi


Ürün:Bently Nevada 3500/22M-01-01-00 138607-01 Geçici Veri Arabirimi

Açıklama
3500 geçici veri arayüzü (TDI), 3500 izleme sistemi ile GE'nin Sistem 1* makine yönetimi yazılımı arasındaki arayüzdür.TDI, 3500/20 Rack Interface Modülü'nün (RIM) TDXnet gibi bir iletişim işlemcisinin veri toplama yeteneğini birleştirir..

TDI, M serisi monitörlerle birlikte 3500 rafının RIM yuvasında çalışır (3500/40M, 3500/42M vb.).) sabit durum ve geçici dalga biçimi verilerini sürekli olarak toplamak ve bu verileri bir Ethernet bağlantısı aracılığıyla ana yazılımdan geçirmek için. (Bu belgenin sonundaki Uyumluluk bölümüne bakın) Statik veri yakalama TDI ile standarttır,Bununla birlikte, isteğe bağlı bir Kanal Etkinleştirme Diskini kullanmak, TDI'nin dinamik veya geçici verileri de yakalamasına izin verecektir.TDI, önceki iletişim işlemcilerine göre birkaç alanda iyileştirmelere sahiptir ve 3500 rafında İletişim İşlemcisi işlevini içerir.

TDI, tüm raf için ortak bazı işlevleri sağlasa da, kritik izleme yolunun bir parçası değildir ve genel izleme sisteminin düzgün ve normal çalışmasına hiçbir etkisi yoktur.Her 3500 rak bir TDI veya RIM gerektirir., her zaman 1 numaralı yuva (güç kaynağının yanında) yer alır.

Üçlü Modüler Redundan (TMR) uygulamaları için, 3500 Sistemi, TDI'nin TMR sürümünü gerektirir.TMR TDI ayrıca “monitor kanal karşılaştırması” yapar.. 3500 TMR yapılandırması, monitör seçeneklerinde belirtilen ayarları kullanarak monitör oylamasını yürütür. Bu yöntemi kullanarak TMR TDI, üç (3) çıkıştan çıkışları sürekli olarak karşılaştırır.
TDI, bu monitörlerden birinin verilerinin diğer iki monitörün verilerine artık eşit olmadığını tespit ederse (konfigür edilmiş bir yüzdede),Monitorun hatalı olduğunu işaretleyecek ve bir olayı Sistem Olay Listesi'ne yerleştirecek..

Sipariş Verme Bilgisi
Seçenekler listesi ve parça numaraları
3500/22M TDI Modülü ve I/O
3500/22-AXX-BXX-CXX

A: Geçici Veri Arayüzü Tipi
0 1 Standart (standart izleme uygulamaları için kullanım)
0 2 TMR (Sadece üçlü modüler redondan konfigürasyon gerektiren uygulamalar için kullanılır).

B: I/O modülü tipi
0 1 10Base-T/100Base-TX Ethernet I/O modülü

0 2 100Base-FX (Fiber Optic) Ethernet I/O modülü

C: Ajans onay seçeneği
0 0 Hiçbiri
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Yedek parçalar
288055-01
USB kablosu ile Standart Geçici Veri Arayüz Modülü
288055-02
USB kablosuyla TMR Geçici Veri Arayüz Modülü
100M2833
10 fitlik A'dan B'ye USB kablosu
146031-01
10Base-T/100Base-TX I/O Modülü
146031-02
100Base-FX (Fiber Optic) I/O Modülü
147364-01
3500 tamponlu sinyal çıkış modülü

Yedek parçalar
125744-02
Standart Rack Arayüz Modülü
125744-01
TMR raf arayüz modülü
135031-01
Modemli RIM I/O Modülü
Arayüz
125768-01
RS232/RS422 ile RIM I/O modülü
Arayüz
125760-01
Veri Yöneticisi I/O Modülü
04425545
Yerleştirme Bilek Kemeri (tek kullanımlı)
00801286
Gerçek Zamanlı Saat IC
128755-01
Firmware IC (PWA 125744-01 Rev P veya daha yeni veya PWA 125744-02 Rev N veya daha yeni için)
00580441
Bağlantı başlığı, iç kapanış, 3 pozisyon, yeşil
00580436
Bağlantı başlığı, iç kapanış, 6 pozisyon, yeşil
129768-01
RIM Çalışma ve Bakım Kılavuzu
