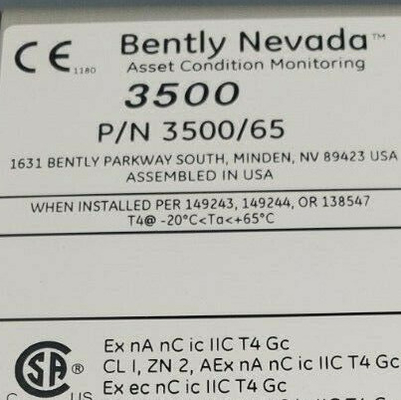

Ürün:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Modülü, İç Sonlamalar

Açıklama
3500/65 monitörü 16 kanal sıcaklık izleme sağlar ve hem direnç sıcaklık dedektörü (RTD) hem de izole uç termokople (TC) sıcaklık girişlerini kabul eder.Monitor bu girişleri koşullandırır ve kullanıcı tarafından programlanabilir alarm ayarlarına karşı karşılaştırır.
Monitör 3500 Rack Konfigurasyon Yazılımı kullanılarak programlanmıştır.Ya da TC ve RTD girişlerinin bir kombinasyonu.
Üçlü modüler redundan (TMR) yapılandırmalarında, sıcaklık monitörlerini 3 bitişik monitör grubuna monte etmelisiniz.Bu yapılandırmada monitör doğru çalışmayı sağlamak ve tek nokta arızaları önlemek için oylama 2 türü kullanır.

Açıklama

3500/65 monitörü 16 kanal sıcaklık izleme sağlar ve hem direnç sıcaklık dedektörü (RTD) hem de izole uç termokople (TC) sıcaklık girişlerini kabul eder.

Monitör bu girişleri koşullandırır ve kullanıcı tarafından programlanabilir alarm ayarlarına karşı karşılaştırır. Monitör 3500 Rack Konfigurasyon Yazılımı kullanılarak programlanır.İzole uç termo çiftleri kabul etmek için 16-Kanal sıcaklık monitörü yapılandırabilirsiniz, 3 tel RTD, 4 tel RTD veya TC ve RTD girişlerinin bir kombinasyonu.

Bu konfigürasyonda, monitör doğru çalışmayı sağlamak ve tek nokta arızalarını önlemek için 2 tür oy kullanır.

Yedek parçalar

172931-01 3500/65 Kılavuz.

145988-02 3500/65 Monitor.

172103-01 3500/65 RTD/Isolated Tip TC I/O Modülü, İç Sonlamalar

173005 Bağlantı başlığı, İç kapanış, 20 pozisyon, Siyah

172109-01 3500/65 RTD/ İzole Tip TC I/O Modülü, Dış Bitişler

172115-01 RTD/Isolated Tip TC External Termination Block (Euro tarzında bağlantılar)

Sipariş verme bilgileri:

3500/65-AA-BB
A: I/O modülü tipi
01 RTD/İçsel bitişleri olan izole uç TC
02 RTD/Yabancı bitişlerle izole uç TC
B: Ajans onay seçeneği
00 Hiçbiri
01 CSA/NRTL/C
02 CSA/ATEX

Kablolar
3500/65 Dönüştürücü (XDCR) Sinyal Dış Bitiş (ET) Blok Kablosu
134544-AAAA-BB
A: Kablo uzunluğu
0005 1,5 metre
0007 7 feet (2.1 metre)
0010 10 feet (3 metre)
0025 25 feet (7.5 metre)
0050 50 fit (15 metre)
0100 100 feet (30.5 metre)
B: Montaj talimatları
01 Toplanmamış
02 Birleştirilmiş

Yedek parçalar

172931 3500/65 Kullanıcı Rehberi
145988-02 3500/65 Monitor
172103-01 3500/65 RTD/Isolated Tip TC I/O Modülü, İç Sonlamalar
173005 Bağlantı başlığı, İç kapanış, 20 pozisyon, Siyah
172109-01 3500/65 RTD/ İzole Tip TC I/O Modülü, Dış Bitişler
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) Spesifikasyonu
