İki Kanallı Bently Nevada Parts 3500 25 Ana Modül Modülleri 149369-01 + 125800-01 / 135473-01

Ürün:Bently Nevada 3500/25 Anahtar Füzör Modülleri

149369-01+125800-01/135473-01

3500/25 Geliştirilmiş Keyphasor Modülü, 3500 rafındaki monitör modüllerine Keyphasor sinyalleri sağlamak için kullanılan yarı yükseklikte, iki kanallı bir modüldür. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 Makine Koruma Sistemi, normal konfigürasyonda dört Keyphasor sinyali ve çiftleştirilmiş konfigürasyonda sekiz Keyphasor sinyali kabul edebilir.

Geliştirilmiş Anahtar Füzör Modülü 3500 sistem modülünün geliştirilmiş bir kısmıdır.Şekil açısından tam aşağı uyumluluğu korurken önceki tasarımı üzerinde genişletilmiş Keyphasor sinyal işleme yetenekleri sunar., eski sistemlerde kullanmak için mevcut Keyphasor modülleri ile uyumlu ve işlevlidir.

Üçlü Modüler Redondan (TMR) uygulamaları için bir sistem Keyphasor girişine ihtiyaç duyulduğunda, 3500 sistemi iki Keyphasor modülü kullanmalıdır.Modüller paralel olarak çalışarak hem birincil hem de ikincil bir Keyphasor sinyali sağlıyor..

Dörtten fazla Keyphasor girişine sahip bir sistem, dörtten fazla birincil Keyphasor giriş sinyali olmadığı sürece çiftleştirilmiş bir konfigürasyon kullanabilir.Çiftleştirilmiş bir konfigürasyon, üst/alt veya her iki yarı yuva pozisyonunda da iki ardışık izleme pozisyonu gerektirir.Dört Keyphasor modülü dört birincil ve dört yedek giriş kanalı kabul edecek ve dört çıkış kanalı sağlayacak (her modül için bir).İki eşleştirilmiş ve bir eşleştirilmemiş (toplam üç Keyphasor modülü) bir konfigürasyon da mümkündür. Böyle bir konfigürasyonda, kullanıcı eşleştirilmemiş bir Keyphasor yapılandırabilir (iki 2 kanal veya bir 1 kanal ve bir 2 kanal seçeneği sipariş)

Yedek parçalar

149369-01 Geliştirilmiş Klavye Modülü

Not: Bu modül, 125792-01 Keyphasor Modülü için doğrudan takma bir yedek olarak sipariş edilebilir.

126648-01 Keyphasor I/O Modülü (Dış Terminalar)

125800-02 İzole edilmiş Keyphasor I/O Modülü (İç Terminalar) (Manyetik Alıcılarla Kullanım için Tasarlanmış)

126648-02 İzole edilmiş Keyphasor I/O Modülü (Dış Terminasyonlar) (Manyetik Alıcılarla Kullanım için Tasarlanmış)

135473-01 Keyphasor I/O Modülü (Dahili engeller ve iç sonlamalar.

04425545 Yerleştirme Bilek Kemeri (tek kullanımlı)

00580438 Bağlantı başlığı, İç sonlandırma, 4 pozisyon, Yeşil

00502133 Bağlantı başlığı, İç sonlandırma, 12 pozisyon, Mavi 129770-01 Keyphasor Modülü Kılavuzu

Sıcak satıyor Ürünler:

125720-01

125760-01

125768-01

125800-01 Klavye-Phasor I/O Modülü

125840-01 Güç kaynağı 3500/15 Yüksek voltaj

126648-01 KEYPHASOR I/O MODUL

128229-01 Yakınlaştırıcı Sismik I/O Modülü

133323-01 TACHOMETER MODULU

133396-01 Aşırı Hız Koruması MODUL

135137-01 Konum I/O Modülü

135473-01 Engelleyici Anahtar Füzör I/O Modülü

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

PLC, kontrolör, frekans inverteri, dönüştürücü, servo motor, dokunmatik ekran, ekran, sürücü, yazılım. Giriş modülü, çıkış modülü ve modüle edici kontrol sisteminin en büyük distribütörlerinden biriyiz.Allen BradleyABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, BENTLY Nevada, WESTINGHOUSE ve FOXBORO

Veri sayfası indirme bağlantısı:

3500-25 Geliştirilmiş Anahtar Füzör Modülü Veri Sayfası - 1415...

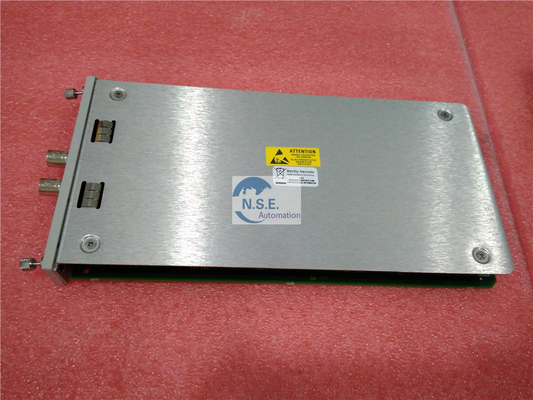

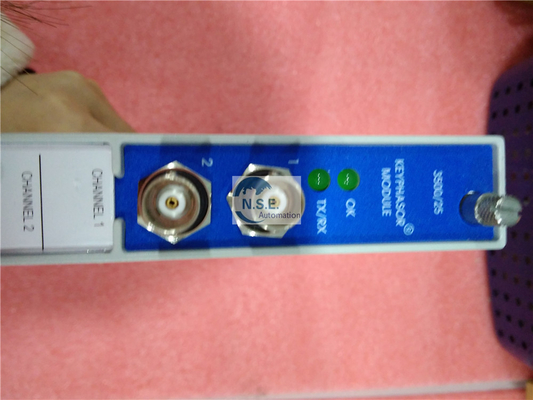

Fotoğraflar:
