IS200JPDGH1B GE Mark VI
| Menşe yeri | Amerika |
|---|---|
| Marka adı | GE |
| Sertifika | Certificate of Origin |
| Model numarası | IS200JPDGH1B |
| belge | GE Mark VI.pdf |
| Min sipariş miktarı | 1 adet |
| Fiyat | $1500 |
| Ambalaj bilgileri | Orijinal kutu ambalajı |
| Teslim süresi | 5-7 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | 1-99 adet / 3-5 gün |
Ürün ayrıntıları
| marka | GE | Modül Numarası | IS200JPDGH1B |
|---|---|---|---|
| Katalog | Mark VI | Satış Fiyatı | 1500 $ |
| Durum | Stokta var | Menşei | Amerika |
| Kurşun zamanı | 3-5 iş günü | Garanti | 1 Yıl |
| Ağırlık | 1kg | ||
| Vurgulamak | 40 A Maksimum Akım Güç Dağıtım Kartı,28 VDC Giriş Gücü Jumper Güç Dağıtım Kartı,Konformal Kaplama Güç Dağıtım Kartı |
||
Ürün Açıklaması

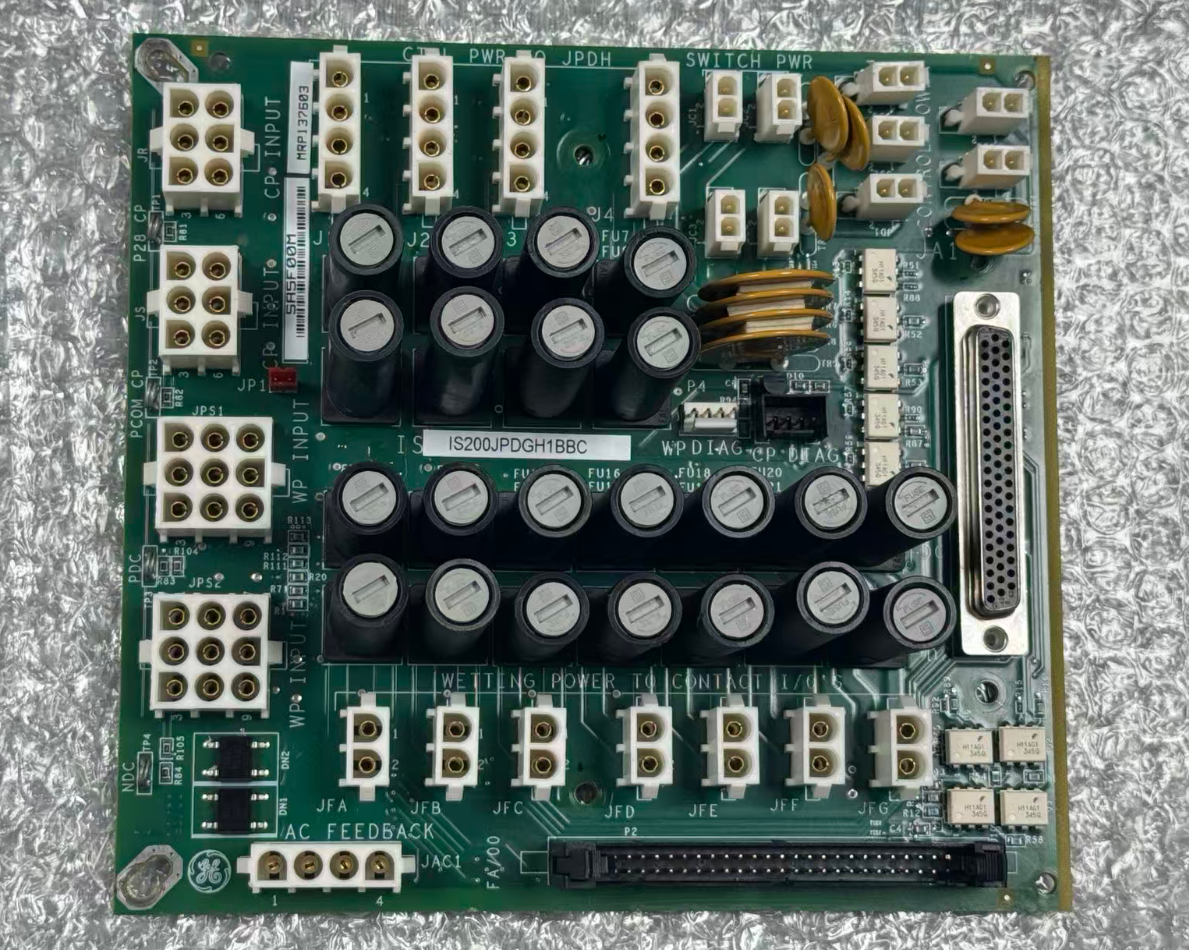

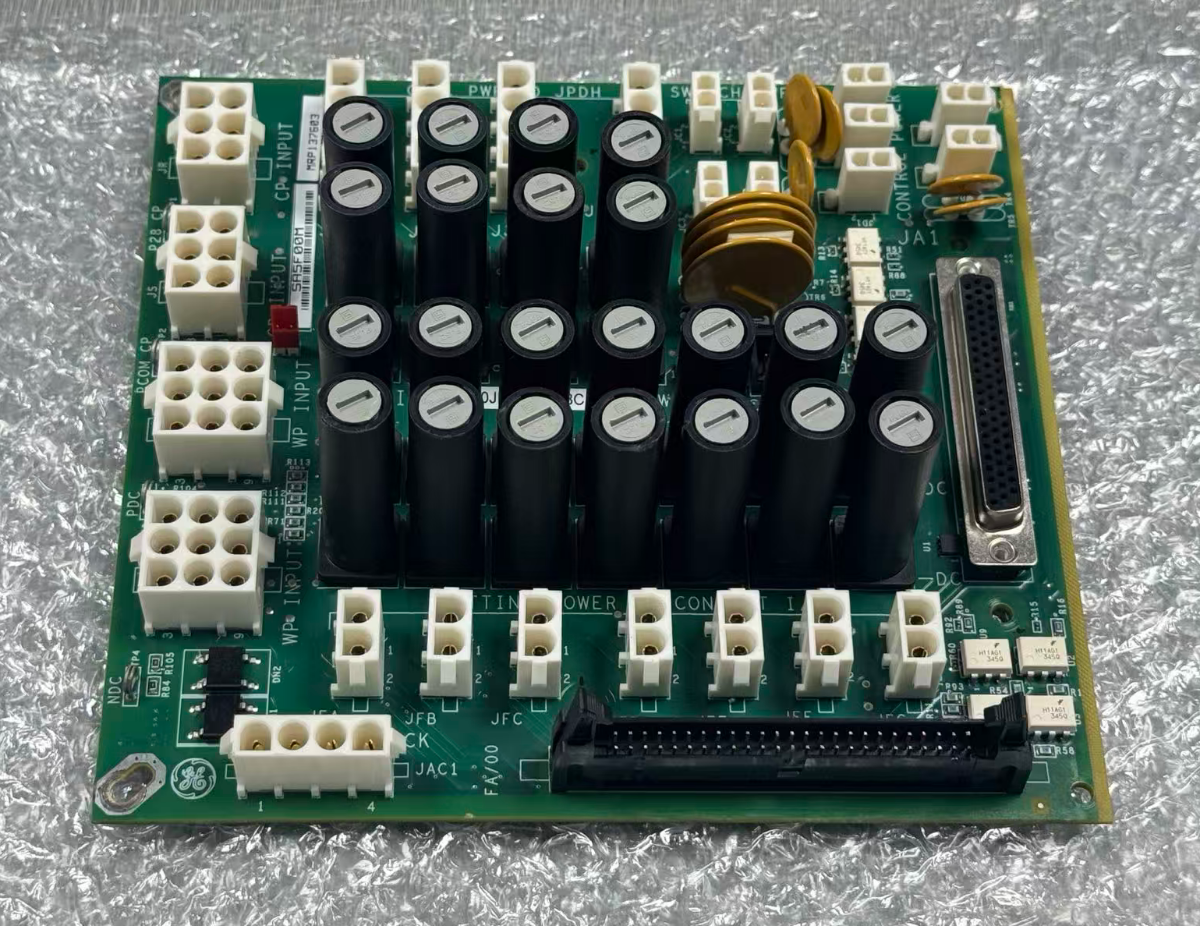

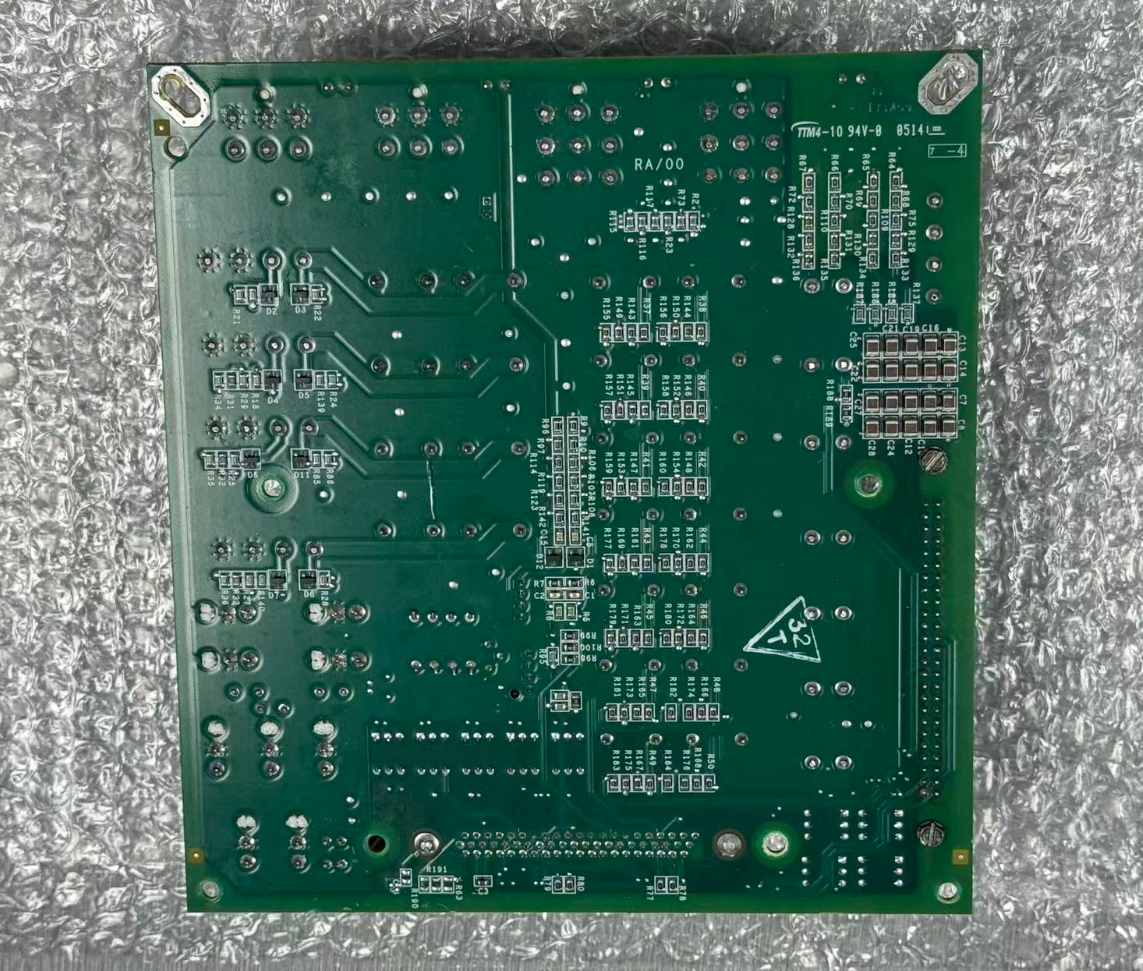

IS200JPDGH1B GE Mark VI
Ürün Genel Bakışı
IS200JPDGH1B, bir Jumper Güç Dağıtım Kartı (JPDG) ve PDM (Güç Dağıtım Modülü) alt sisteminin temel bir bileşenidir. Motor kontrol kabininin güç dağıtım modülü içine monte edilen bu kart, harici olarak sağlanan kontrol gücünü ve ıslak kontak gücünü kabin içindeki birden çok G/Ç kartına, terminal bloğuna ve işlemci modülüne dağıtır. Tüm kontrol sistemi boyunca güç iletimi için merkezi bir merkez görevi görür.Mark VIÜrün Detayları
Marka Adı
General Electric
| Model | IS200JPDGH1B |
| Katalog | Mark VI |
| Brüt Ağırlık / Sevkiyat Ağırlığı | 2.2 lbs / 35.2 oz / 1 kg |
| Paketleme Boyutu | 16 cm x 16 cm x 12 cm |
| Menşe Ülke | ABD |
| HS Kodu | 8537101190 |
| Teslim Süresi | Stokta |
| Sevkiyat Limanı | Xiamen |
| Ödeme | T/T |
| Satış Fiyatı | $1500 |
| Garanti | 12 ay |
| Teslim Süresi (Teslimat) | 3-5 iş günü |
| Kurye Ortakları | DHL, UPS, TNT, FedEx ve EMS |
| Ana Özellikler | Ürün Tipi: |
Jumper Güç Dağıtım Kartı (JPDG)
- İşlev Kısaltması: JPDG
- Maksimum Akım: 40 A
- Giriş Gücü: 28 VDC kontrol güç kaynağı (çift kanallı yedekli)
- Kuru Kontak Güç Kaynağı: 24 / 48 VDC
- AC İzleme: 2 kanal (115 V / 230 V AC)
- Çıkış Kanalları: Birden çok bağımsız sigortalı çıkış
- Çalışma Sıcaklığı: -30°C ila +65°C (standart sıcaklık versiyonu)
- PCB Kaplaması: Konformal kaplama
- Montaj Yöntemi: Kabin arka paneli / DIN rayı
- Sistem YapılandırmasıIS200JPDGH1B, sistemde aşağıdaki bileşenlerle birlikte kullanılmalıdır:
IS200JPDMG1A:
JPDGH1B'ye 28 VDC yukarı akış girişi sağlayan 40 A bara sahip ana dağıtım paneli.
- IS200JPDSG1A: JPDGH1B için otomatik yukarı akış bara anahtarlaması sağlayan çift yedekli seçim kartı.
- IS200JPDFG1A: İletken paraziti azaltmak için JPDGH1B'nin yukarı akışına seri olarak bağlanabilen EMI filtre kartı.
- IS200JPDPG1A: JPDGH1B'nin aşağı akışında ikincil dağıtım için kullanılan 10 A dal kartı.
- G/Ç Paketi Serisi (örn. IS220PAICH1B, IS220PDIAH1B, vb.): JPDGH1B aracılığıyla kontrol gücü ve ıslak kontak gücü elde eder.
- Rutin Bakım ProsedürleriProsedür
Açıklama
| LED Denetimi | Yeşil ışık normal çalışmayı gösterir; kırmızı ışık aşağı akış kısa devresini, aşırı yüklenmeyi veya sigortanın atmasını gösterir - buna göre kontrol edin. |
|---|---|
| Üç Aylık Voltaj Ölçümü | Ön panel test noktasını kullanarak ölçün; voltaj nominal değerin ±%5'i içinde olmalıdır. |
| Sigorta Denetimi | Sigortaların yerinde olduğundan emin olun; değiştirirken, GE tarafından belirtilen amper değeri ve voltajına sahip sigortalar kullanın. |
| Konnektör Denetimi | Gevşeklik, oksidasyon veya ısı nedeniyle renk değişikliği için yıllık olarak inceleyin; gerekirse temizleyin ve yeniden takın. |
| Kartları Temizleme | Düşük basınçlı basınçlı hava ile tozu temizleyin; konformal kaplamalı kartlar için susuz etanol ile nazikçe silin. |
| Yedek Parça Yönetimi | 3 kritik birim başına 1 yedek oranı koruyun; ayrıca PPDA ve 50 pinli şerit kabloları hazır bulundurun. |
| Değiştirme Önlemleri | Sıcak değiştirme kesinlikle yasaktır; güç kapatıldıktan sonra, birim atlamasını önlemek için GE prosedürlerini izleyin. |
| Güç Açma Doğrulaması | LED durumunu kontrol edin ve güç dağıtım ekranının "Normal" gösterdiğini doğrulamak için ToolboxST'u kullanın. |
| Vaka Örneği | Bir tesis, mevcut Mark VI kontrol sistemini Mark VIe mimarisine yükseltti. Yeni kurulan IS200JPDGH1B güç dağıtım paneli, yedi G/Ç terminal kartına ıslak kontak gücü sağlar. Sahada hafif aşındırıcı gazların varlığı nedeniyle konformal kaplamalı versiyon seçildi. Çalışmadan iki yıl sonra yapılan bir denetimde, kart yüzeylerinde korozyon belirtisi görülmedi ve tüm çıkış kanallarının voltaj sapması ±%2 içinde kaldı. |
Sıkça Sorulan Sorular
IS200JPDGH1B mantık işleme yapar mı?
Hayır, yapmaz. Tamamen güç dağıtım donanımıdır ve yerleşik bir CPU içermez. Hata sinyalleri, sistem düzeyinde işleme için bir şerit kablo aracılığıyla PPDA G/Ç paketine gönderilir.
Bu kartın çalışma sıcaklığı aralığı nedir?
Standart versiyon -30°C ila +65°C arasında çalışır, yüksek sıcaklık varyantı ise aralığı -40°C ila +75°C'ye genişletir.
Bu modül için garanti süresi nedir?
Genellikle, orijinal ürünler için garanti süresi 12 aydır.
