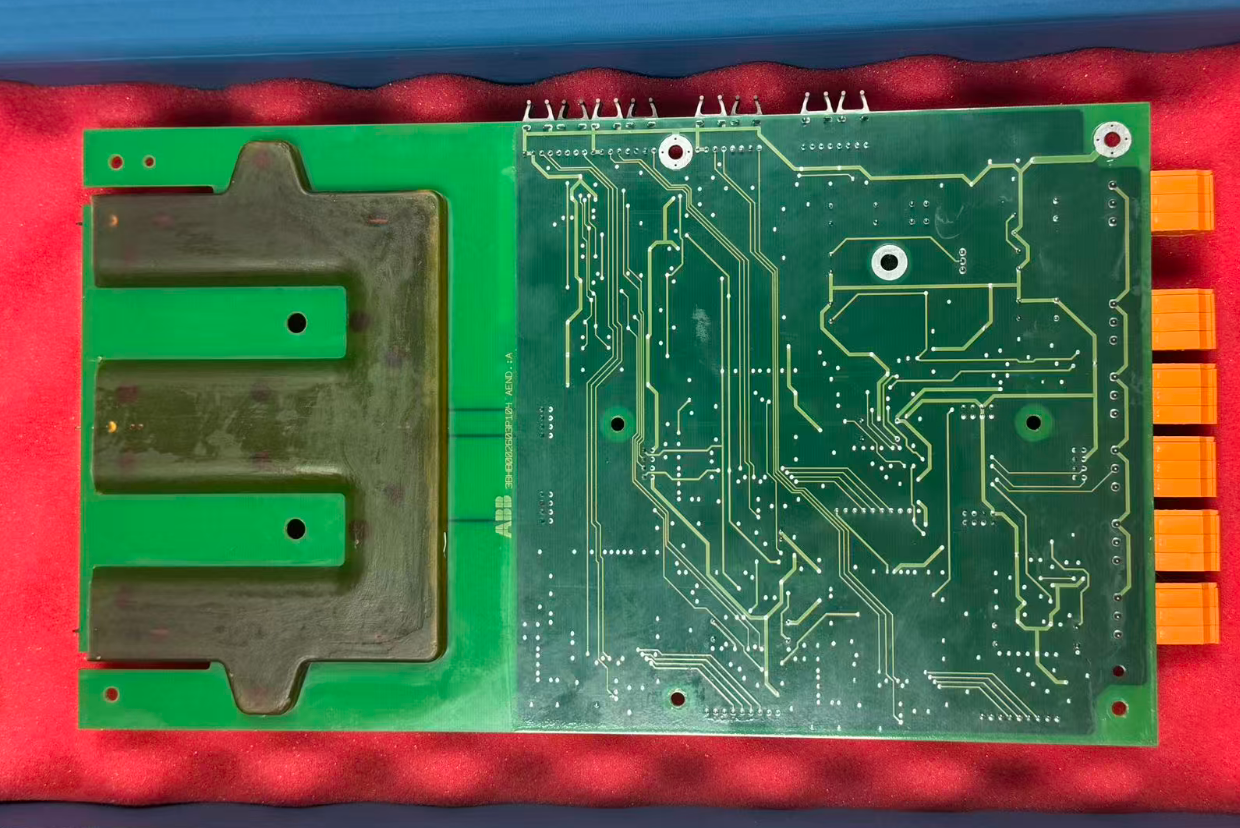

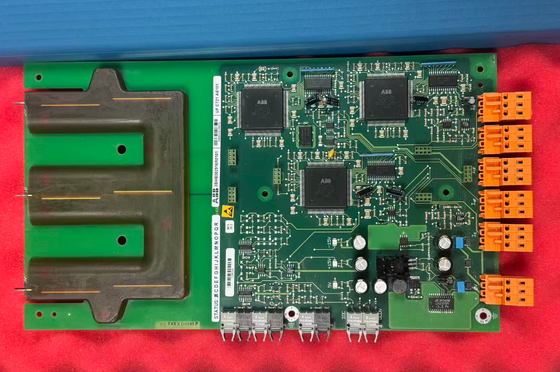

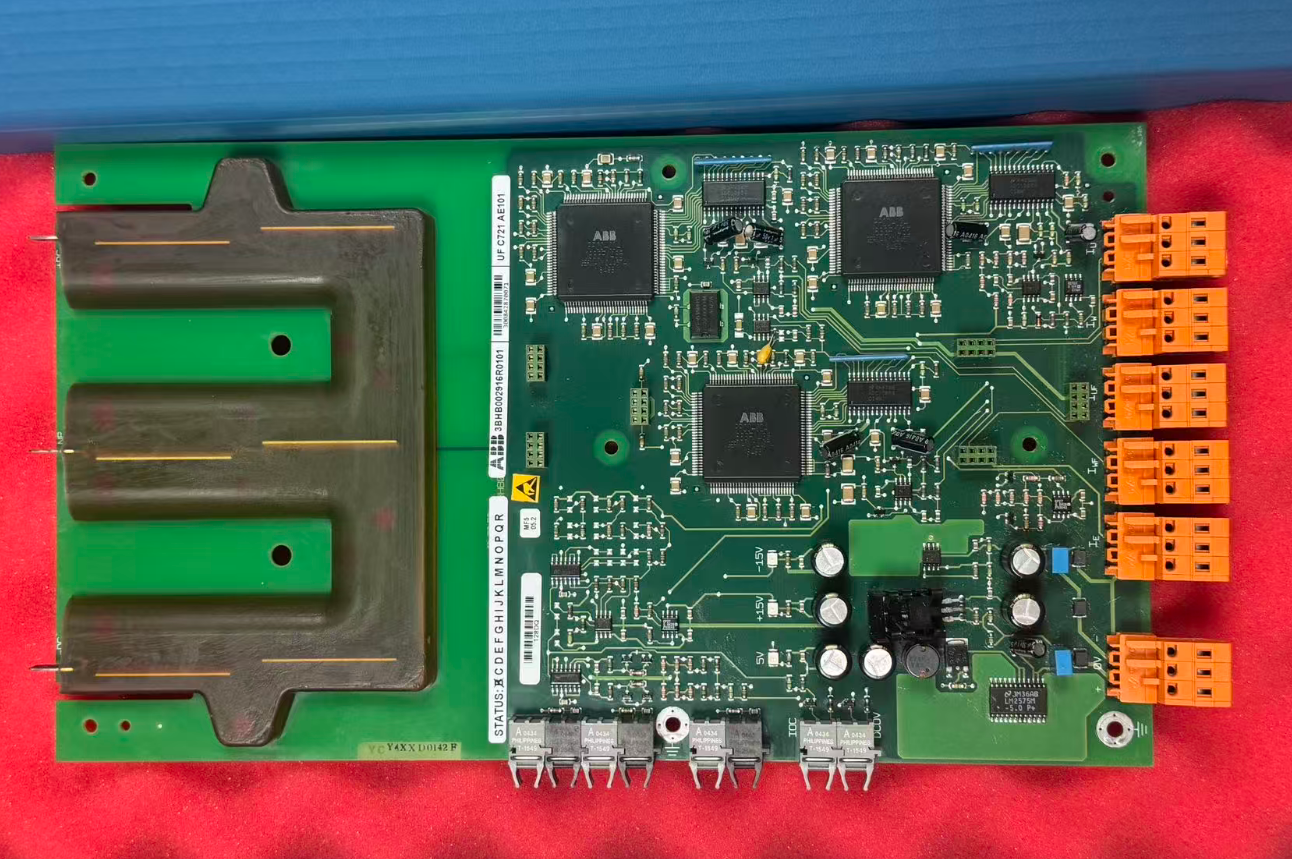

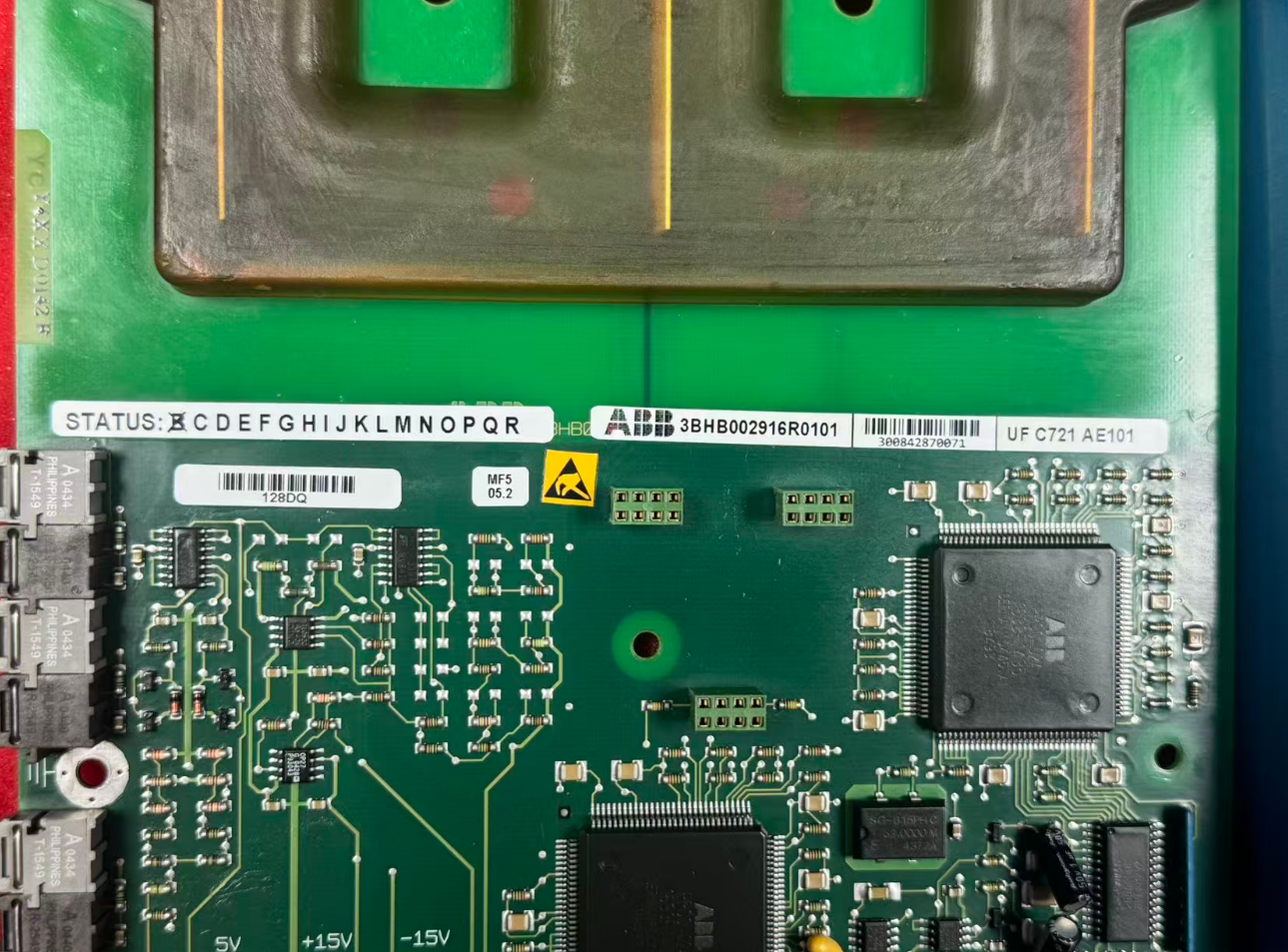

UFC721AE101 3BHB002916R0101 ABB

UFC721AE101 3BHB002916R0101, AC 800M Programlanabilir Otomasyon Denetleyicisi (PAC) platformu için ana CPU modülüdür ve System 800xA Dağıtık Kontrol Sistemi (DCS) içindeki çekirdek işlem birimi olarak hizmet eder.

Kontrol rafının "beyni" olarak görev yapar, proses otomasyon mantığı işlemleri, G/Ç zamanlaması, iletişim yönetimi ve gelişmiş kontrol algoritmalarının yürütülmesinden sorumludur. Ayrıca, sürekli proses endüstrileri için yüksek güvenilirlikli bir kontrol motoru sağlayan 1:1 sıcak yedeklilik yapılandırmasını destekler.

Platformun birincil CPU modülü olarak UFC721AE101, karmaşık çok çekirdekli tasarımlarla ilişkili belirsizlik risklerinden kaçınırken mikrosaniye düzeyinde tarama döngülerini sağlayan kanıtlanmış bir 32 bit RISC mimarisi kullanır.

Çift 10/100 Mbps Ethernet bağlantı noktaları yalnızca HMI iletişimi ve mühendislik istasyonu bağlantıları için kullanılmakla kalmaz, aynı zamanda donanım düzeyinde senkron yedekliliği de destekler; birincil ve yedek CPU'lar özel bir senkronizasyon kablosu aracılığıyla durumlarını değiştirdiğinde, anahtarlama süresi 10 milisaniyenin altındadır ve kritik döngülerin bozulmadan kalmasını sağlar.

• Tek görev döngü süresi, kazan yanma kontrolü ve buhar kazanı su seviyesi regülasyonu gibi hızlı proseslerin gereksinimlerini karşılayarak 10 ila 50 ms arasında kararlı bir şekilde kontrol edilebilir.
• 1:1 sıcak yedeklilik desteği; birincil ve yedek CPU'lar aynı IP adresini paylaşır, bu da OPC istemcilerinin anahtarlamadan haberdar olmamasını sağlar ve SCADA veri akışının sürekliliğini garanti eder.
• Tüm iletişim bağlantıları, değişken frekanslı sürücülerden ve büyük motorların başlatma/durdurma döngülerinden kaynaklanan toprak potansiyeli farkı girişimlerine karşı etkili bir şekilde koruma sağlayan 500 Vrms elektriksel izolasyona sahiptir.
• CI854A (PROFIBUS DP) ve IMRIO02 (PROFINET) gibi iletişim arayüzlerini destekleyerek güçlü uzaktan G/Ç genişletme yetenekleri sunar.
• Çalışma sıcaklığı aralığı: 0°C ila +60°C
• Depolama sıcaklığı aralığı: -40°C ila +85°C

AC 800M sisteminde, UFC721AE101 maksimum performans elde etmek için yedek bir şasi ve bir yedek CPU gerektirir. Tipik yapılandırma seçenekleri şunlardır:

Belirli bir petrokimya tesisindeki bir çatlatıcının acil durum kapatma sisteminde (ESD), UFC721AE101, fırın basıncının limiti aşması durumunda 0.5 ms gibi hızlı bir yanıt süresi elde etti. AC800M sisteminin PPC902AE101 denetleyicisi ve CI845 iletişim modülü ile birlikte, sensörlerden aktüatörlere kadar tüm süreci kapsayan kapsamlı bir güvenlik kontrol sistemi oluşturdu.

• UFC721AE101'in ana işlevleri nelerdir?
  ABB DCS'nin çekirdek CPU modülü olarak, veri toplama, mantık yürütme ve iletişim yönetiminden sorumludur ve AC 800M / System 800xA platformu için ana kontrol motoru olarak hizmet eder.
• UFC721AE101 yedekli bir yapılandırmayı destekliyor mu?
  Evet. 1:1 sıcak yedeklilik elde etmek için UFC721BE101 yedek CPU ile eşleştirilmelidir; tek başına kullanıldığında bağımsız modda çalışır.
• Bu modül için çalışma sıcaklığı aralığı nedir?
  Çalışma sıcaklığı aralığı 0°C ila +60°C, depolama sıcaklığı aralığı ise -40°C ila +85°C'dir.
