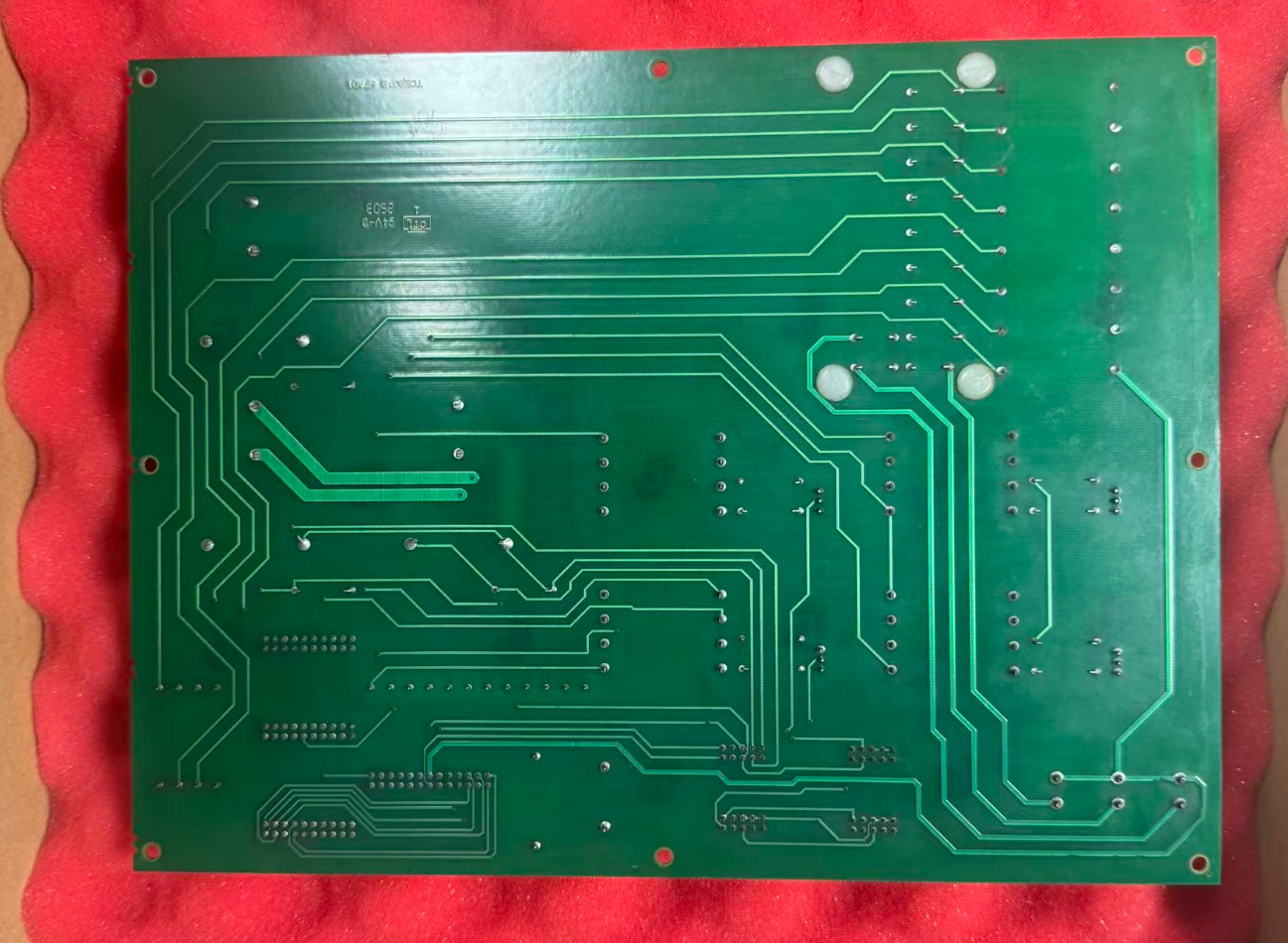

DS200TCEBG1B GE Mark V Koruyucu Sonlandırma Genişletme Kartı

  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
  • DS200TCEBG1B GE Mark V Protective Termination Expander Board
Menşe yeri Amerika
Marka adı GE
Sertifika Certificate of Origin
Model numarası DS200TCEBG1B
belge GE Mark VI.pdf
Min sipariş miktarı 1 adet
Fiyat $2200
Ambalaj bilgileri Orijinal kutu ambalajı
Teslim süresi 5-7 gün
Ödeme koşulları T/T
Yetenek temini 1-99 adet / 3-5 gün
Ürün ayrıntıları
marka GE Modül Numarası DS200TCEBG1B
Katalog MARK V Satış Fiyatı 2200 $
Durum Stokta var Menşei Amerika
Kurşun zamanı 3-5 iş günü Garanti 1 yıl
Ağırlık 1 kg
Vurgulamak

Sinyal İzolasyonu Koruyucu Sonlandırma Genişletici Kart

,

Çoklu Koruma Fonksiyonları GE Mark V Kartı

,

Derin Uyumluluk DS200TCEBG1B
Mesaj bırakın
Ürün Açıklaması
DS200TCEBG1B GE Mark V
Ürün Genel Görünümü

DS200TCEBG1B, DS200 serisine ait ve esas olarak Mark V sisteminin P1 koruma çekirdek bölgesinde kullanılan koruyucu sonlandırma genişletici bir tahtadır.Kart, sistem içindeki sinyal arayüzü ve şartlandırma için merkezi merkez olarak hizmet verir..

Alan jeneratörlerinden, basbar gerilimlerinden ve hat akımlarından gelen PT (potansiyel transformatör) ve CT (akım transformatör) sinyallerinin ölçeklendirilmesinden ve kondisyonundan sorumludur.ve işlenmiş sinyalleri kullanmak için TCCB kartına göndermek içinAynı zamanda, TCEA aşırı hız koruma paneli, TC2000 yolculuk modülü ve terminal blokları ile birlikte çalışarak tam bir koruma zinciri oluşturur.

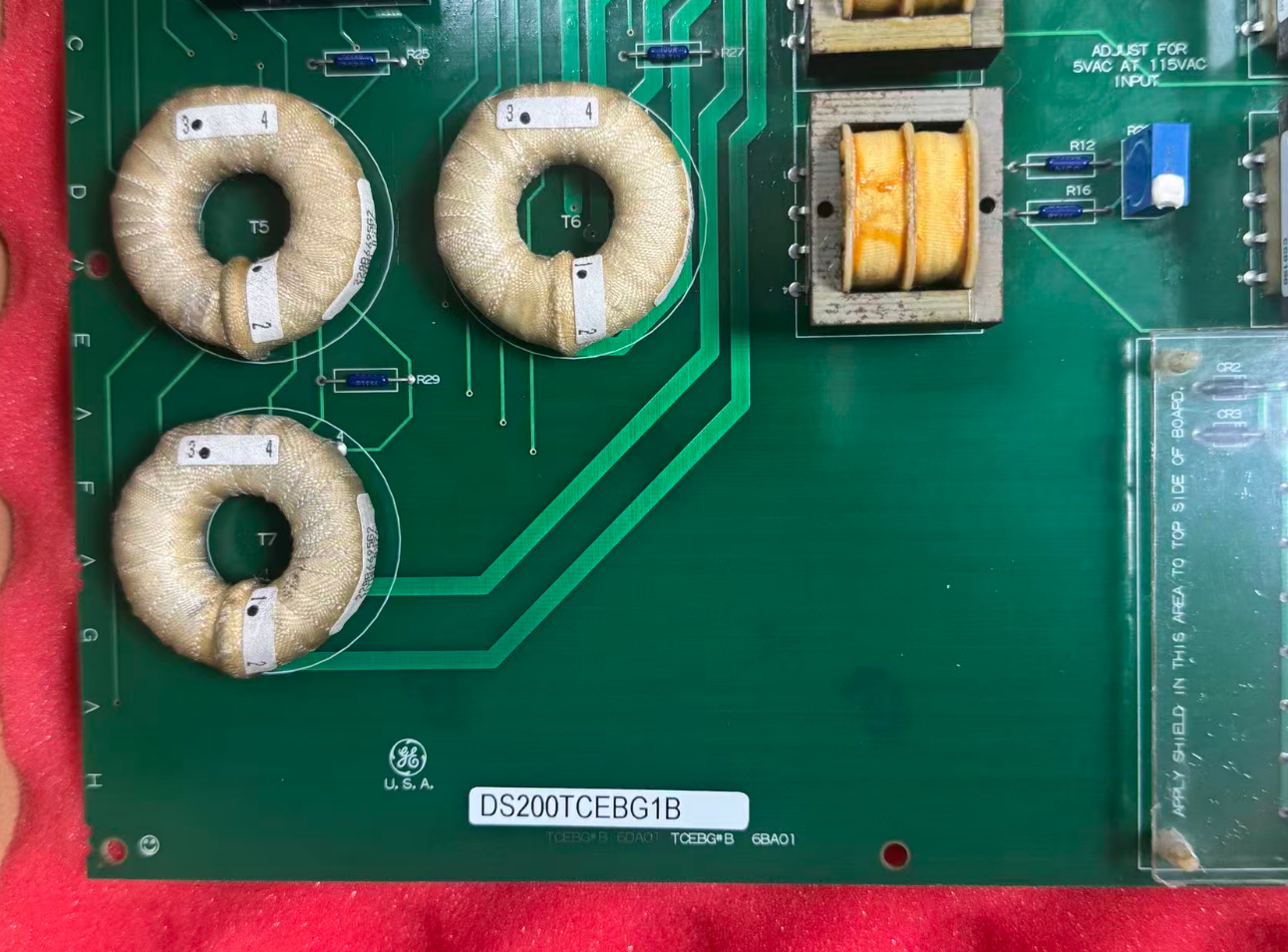

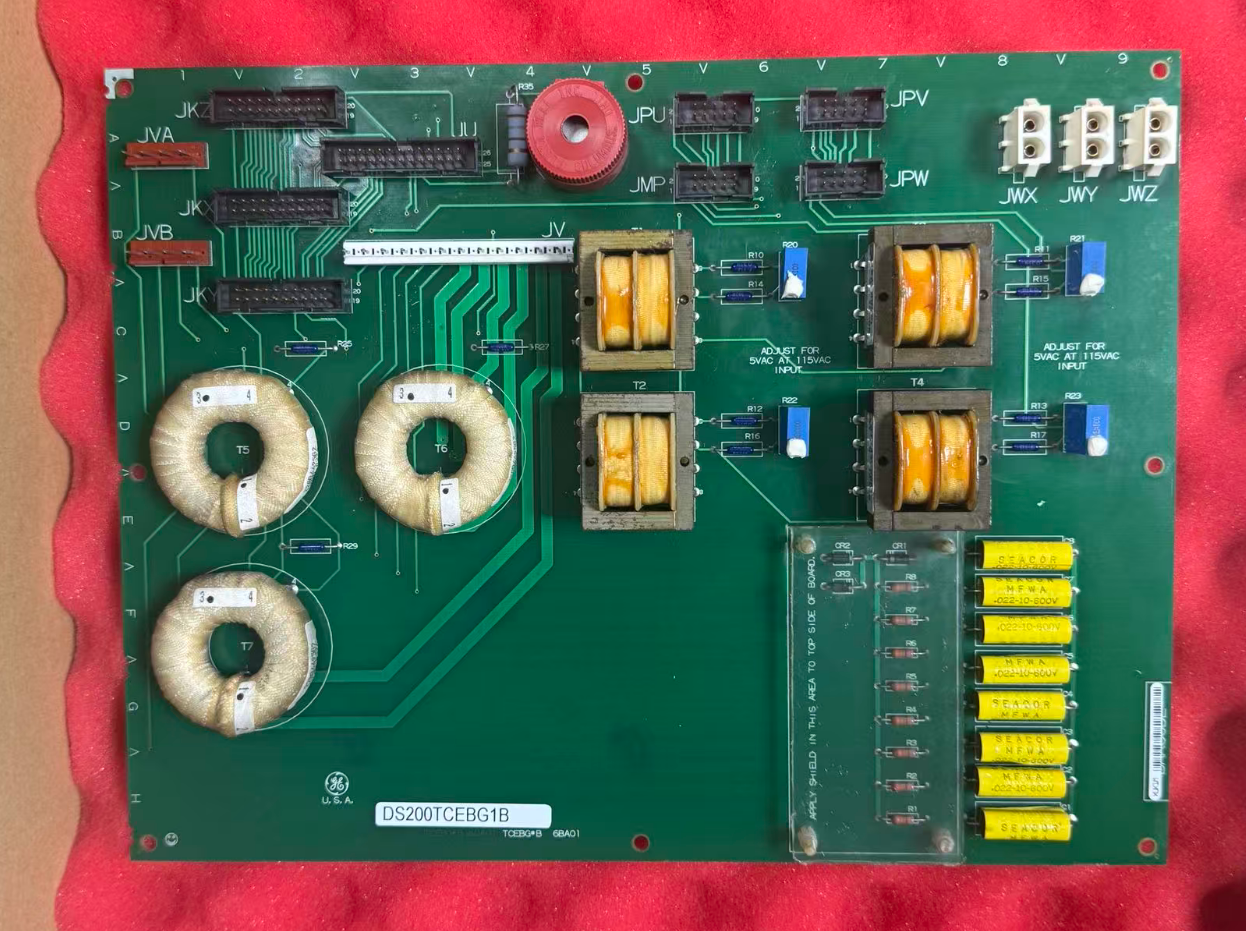

Görünüm ve donanım düzenine göre, bu kart 3 bay bağlantısı (güç kaynağı ve sistem otobüsü için), 4 sinyal transformatörü (izoleasyon kanalları olarak hizmet veren),1 26 pinlik bağlantı (aslında çekirdek sinyalleri almak için kullanılır), 4 10 pinli konektör ve 3 20 pinli konektör (İ/Ç terminallerini bağlamak için).

Temel Özellikler
  • Sinyal İzolasyonu ve Koruma Genişletme Yetenekleri: Dört binadaki sinyal transformatörü elektrik izolasyonu sağlar, alan geçiciliklerini bastırır ve ana denetleyiciye temiz sinyaller gönderir.
  • Çoklu Koruma İşlevleri: Entegre sinyal yalıtımı, seviye dönüşümü, koruma devresinin genişletilmesi,ve sabit kablolama terminalleri, aşırı hız koruması ve yolculuk mantığını uygulamak için Mark V sistemi ile çalışır..
  • Sınırlı Gemide Teşhis Yetenekleri: Kendi kendine teşhis yetenekleri sınırlıdır; ancak uyarı, hata,ve yolculuk raporları sürücü teşhis aracı kullanarak üretilebilir ve analiz için seri bağlantı noktası üzerinden yüklenebilir.
  • Mark V Sistemiyle Derin Uyumluluk: Sinyal eşleşmesi Mark V P1 koruma sistemi için özelleştirilmiştir, optimize edilmiş darbeler şekillendirilmesi ve seviye dönüşümü ile,TCEA/TC2000 modüllerinin tüm yelpazesiyle uyumluluğu sağlamak.
Ürün Özellikleri
Marka Adı General Electric
Model DS200TCEBG1B
Katalog Mark V
Brüt ağırlık/Gemi ağırlığı 2.2 lbs / 35.2 oz / 1kg
Paketin Boyutu 16cm x 16cm x 12cm
Doğum Ülkesi ABD
HS kodu 8537101190
Önderi Zamanı Depoda
Nakliye Limanı Xiamen
Ödeme T/T
Satış Fiyatı 2200 dolar
Garanti 12 ay
İlerleme süresi 3-5 iş günü
Kurye ortakları DHL, UPS, TNT, FedEx ve EMS
Benzer Model Karşılaştırması
DS200TCEAG1B:DS200TCEBG1B, koruma terminal genişlemesine ve sinyal koşullamasına odaklanır.TCEA serisi paneller aşırı hız koruması için temel işlem fonksiyonlarını ele alırken; ikisi de birbirini tamamlar.
DS200SHVMG1A:Aynı zamanda Mark V serisindeki yüksek gerilimli izleme ve koruma panosu, ancak öncelikle SCR yüksek gerilimli arayüz uygulamaları için tasarlanmıştır.DS200TCEBG1B'nin koruma terminal genişlemesine odaklanmasından farklı.
Sistem Yapılandırması
TCEA Hız Aşımı Koruma Kurulu Bu pano, P1 koruma bölgesinin temel koruma bağlantısını oluşturmak için TCEA aşırı hız koruma kuruluyla doğrudan birlikte çalışır.TCEA, aşırı hız tespitini ve yolculuk mantığının uygulanmasını hallederken.
TC2000 Seyahat Modülü TC2000 Trip Modülü ile birlikte çalışır ve yolculuk sinyallerinin sabit kablolu iletilmesini ve çalıştırılmasını sağlar.
PTBA Terminal Board Kart tarafından ölçeklendirilmiş PT / CT sinyalleri, nihayetinde sinyaller ve saha cihazları arasındaki fiziksel bağlantıyı tamamlayarak PTBA terminal kartına yönlendirilir.
Genişleme rafının yapılandırması için önemli noktalar
  • Kart genişleme rafının 1. yuvasına monte edilmelidir.
  • Maksimum kablo uzunluğu 50 fit (15 metre) olan 7'ye kadar genişleme rafının kaskadını destekler.
  • DIP anahtarı yapılandırması gerekmez; yapılandırma tamamen yazılım tabanlıdır. Değiştirildikten sonra, programlama yazılımında raf topolojisi yapılandırmasını doğrulamaktan emin olun.
  • CPU ile iletişim kesildiğinde çıkış modülü durumunu kilitleyen ve istenmeyen aktüatör hareketini önleyen "Hold Last State" işlevini destekler.
Alan bağlantısı tavsiyeleri:Tüm alan bağlantıları kalkanlı kablolar kullanmalı ve her giriş kanalı 30V aşırı voltaj sıkıştırma korumasından oluşmalıdır.
Durum Örneği

Belirli bir enerji santralindeki 9E gaz türbini Mark V sistemi, PT/CT sinyallerini izole etmek ve ölçeklendirmek için P1 koruma çekirdek bölgesinde DS200TCEBG1B'yi kullanır.TCEA aşırı hız tablosuyla ve TC2000 yolculuk modülüyle birlikte çalışmak, yanma, ısınma, hızlandırma ve şebeke bağlantısı aşamalarında güvenilir koruma çalışmasını sağlar ve böylece yanlış yolculukları azaltır.

Sıkça Sorulan Sorular
Tahta nerede yerleştirilmiş?
Mark V kontrol dolabının P1 çekirdek noktası 2'sinde yerleştirilmiş ve genişleme rafının 1 numaralı yuvasına yerleştirilmelidir.
Tahtın çalışma sıcaklık aralığı nedir?
Normal çalışma sıcaklık aralığı -20°C'den +60°C'ye kadar ve depolama sıcaklık aralığı -40°C'den +85°C'ye kadar.
Bu modülün garanti süresi nedir?
Tipik olarak, orijinal ürünler için garanti süresi 12 aydır.
DS200TCEBG1B GE Mark V Protective Termination Expander Board
