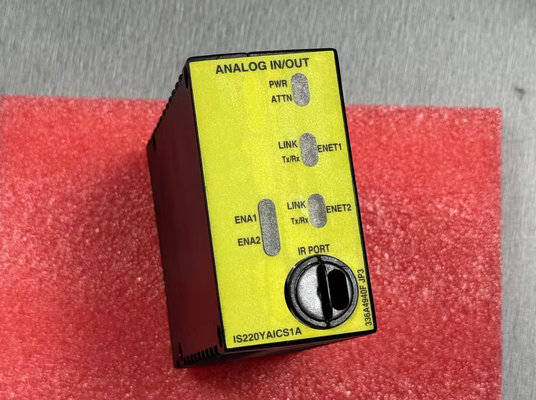

IS220YAICS1A GE Mark VIe

IS220YAICS1A, I/O Ethernet ağı ile analog terminal kartı arasındaki elektrikli arayüz olarak hizmet eder.alan sensörlerinden gelen sinyallerin ve kontrol sistemi komutlarının iki yönlü dönüştürülmesiYüksek bütünlüklü analog sinyal işleme ve Güvenlik Bütünlük Seviyesi (SIL) sertifikası gerektiren endüstriyel otomasyon uygulamaları için özel olarak tasarlanmıştır.Gaz türbinleri gibi güvenlik açısından kritik alanlarda yaygın olarak kullanılmaktadır., buhar türbinleri, petrol ve gaz ve işleme endüstrileri.

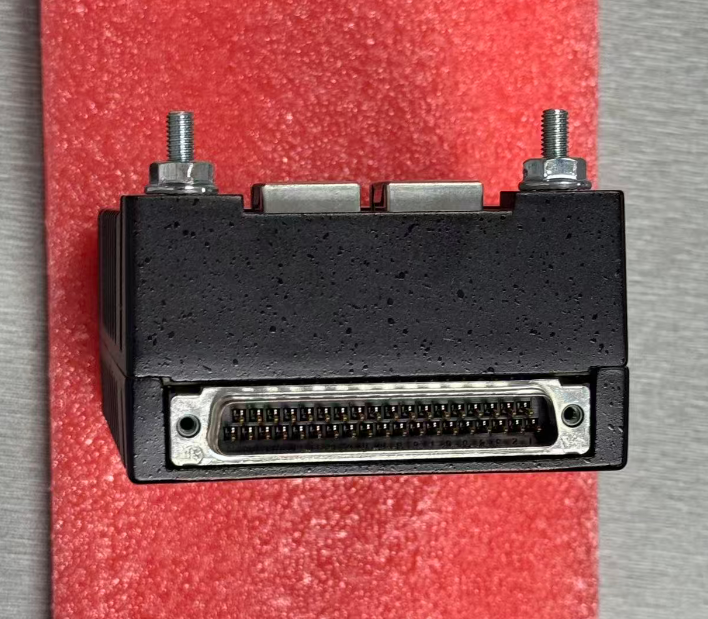

Bu modül uyumlu bir analog terminal kartına (örneğin TBAIH1C veya STAI serisi gibi) monte edilir. Alan vericilerden analog sinyalleri dijitalleştirir ve denetleyiciye aktarır.Aynı anda dijital kontrol komutlarını alan aktüatörlerini çalıştırmak için analog çıkış akımlarına dönüştürürken.

Modül, genel amaçlı bir işlemci kartından ve özel bir satın alma kartından oluşan çift çekirdekli bir mimari kullanır.Giriş sinyalleri öncelikle bir pasif düşük geçiş filtresinden geçmektedir..15 Hz gürültüyü azaltmak için ve daha sonra 16 bitlik bir analog-dijital dönüştürücü (ADC) ile birleştirilmiş bir analog multiplexer ve çok aşamalı kazanç/ölçeklendirme seçimi devreleri ile yüksek hassasiyetle dijitalleştirilmiştir.

• SIL 3 Güvenlik Sertifikasyonu: Exida'nın IEC 61508 değerlendirmesini geçti ve HFT=1 (üçlü redundansa) konfigürasyonunda SIL 3'ü elde etti.
• Yüksek hassasiyetli sinyal işleme: 16 bitlik bir ADC giriş dönüştürücüsü ve 14 bitlik bir çıkış dönüştürücüsü ile donatılmıştır, giriş doğruluğu tam ölçekin ±0,1%'idir.
• Esnek Çok Kanallı Yapılandırma: 10 analog giriş (±5 V, ±10 V, 4-20 mA) ve 2 analog çıkış (0-20 mA) destekliyor;İlk 8 giriş, ±5 V veya ±10 V gerilim giriş modları için esnek bir şekilde yapılandırılabilir..
• Redundant Mimarlık Desteği: Başarısızlık durumunda otomatik hata geçişi ile simplex ve TMR üçlü redundant yapılandırmalarını destekler.
• Sıcak değişim yeteneği: Sistem çalıştırılırken sıcak değişimi destekler; modülün değiştirilmesi sistem gücünü kapatmayı gerektirmez.
• Çalışma sıcaklık aralığı: -40°C'den +70°C'ye.
• Sinyal izolasyon voltajı: ≥2500 V AC.
• Aşınma Dayanıklılığı: ±2 kV, aşırı endüstriyel ortamlar için uygundur.

Yeni Mark VIeS güvenlik kontrol sistemi projeleri için aşağıdaki yapılandırmayı öneririz:

Bu yapılandırma, sistem güvenilirliği ve güvenlik tasarım gereksinimlerini karşılayan çok sayıda büyük ölçekli gaz türbini kombinasyon döngüsü santrali projesinde doğrulandı.
