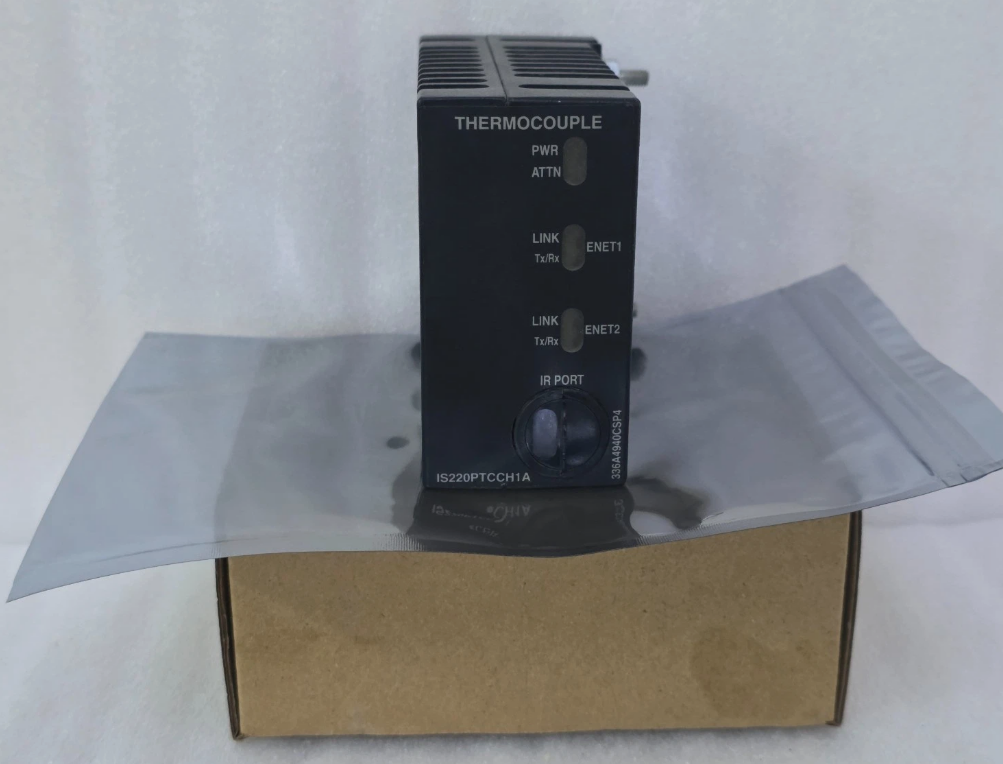

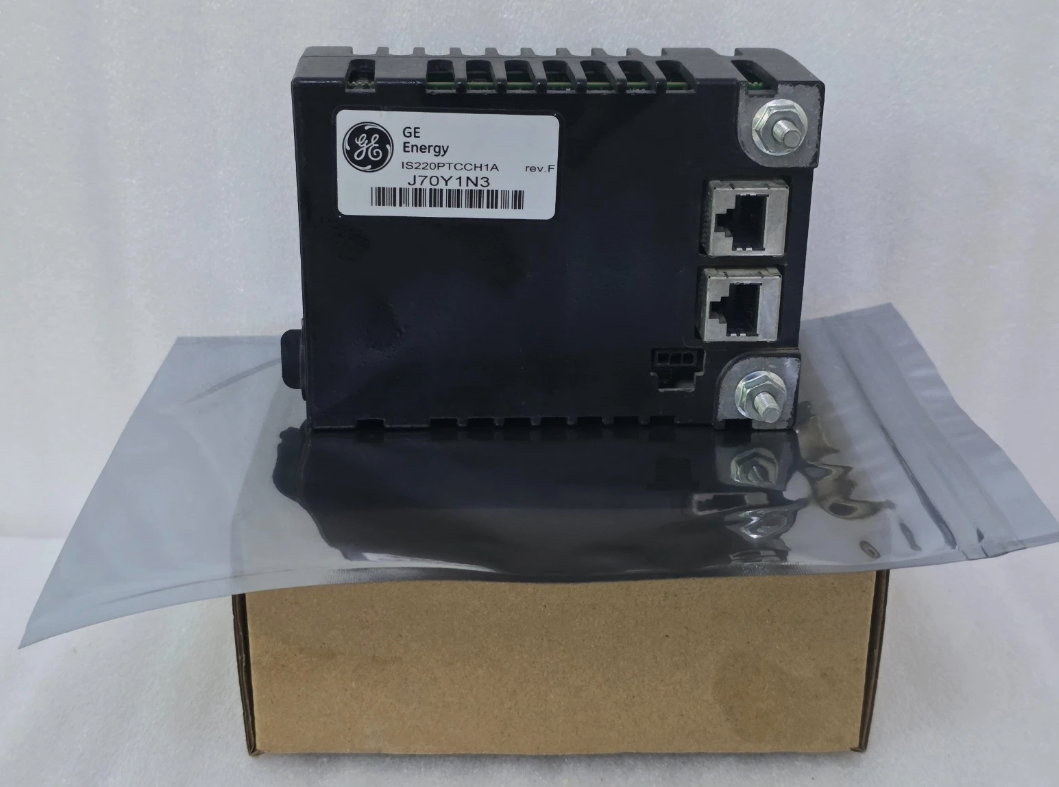

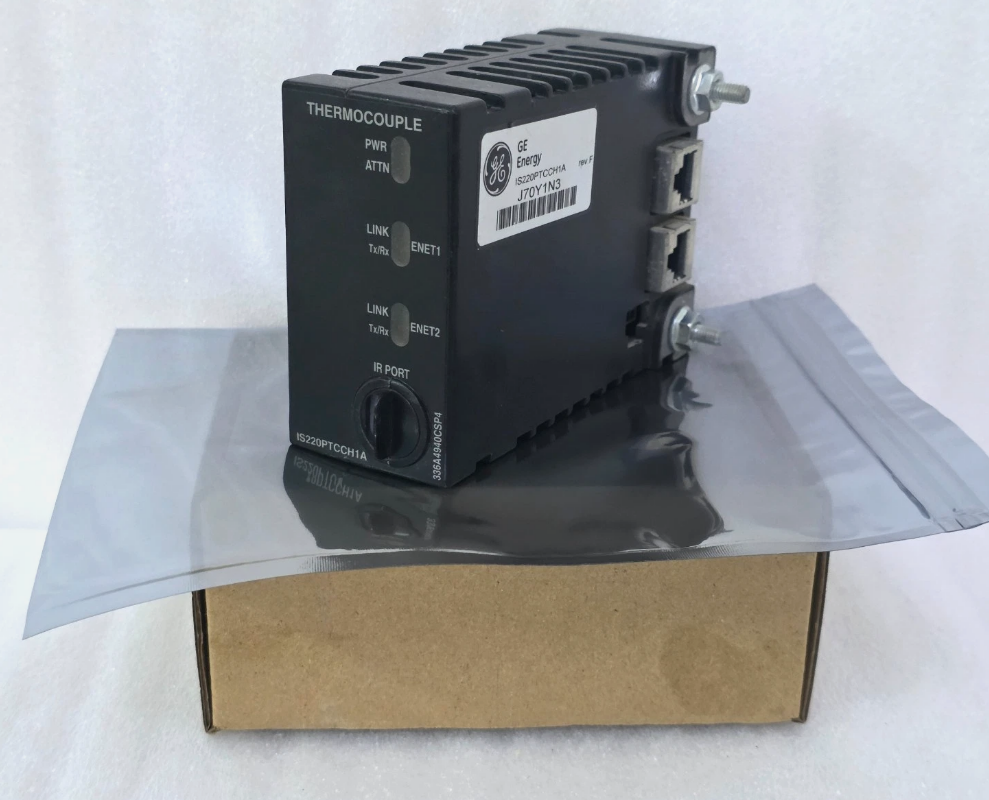

IS220PTCCH1A GE Mark VIe
| Menşe yeri | Amerika |
|---|---|
| Marka adı | GE |
| Sertifika | Certificate of Origin |
| Model numarası | IS220PTCCH1A |
| belge | GE-Mark-VIe-VIeS.pdf |
| Min sipariş miktarı | 1 adet |
| Fiyat | $5000 |
| Ambalaj bilgileri | Orijinal kutu ambalajı |
| Teslim süresi | 5-7 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | 1-99 adet / 3-5 gün |
Ürün ayrıntıları
| Warer-Proof Seviyesi | IS220PTCCH1A | Marka | GE |
|---|---|---|---|
| Dielektrik Dayanımı | Mark VIe | Mevcut derecelendirme | 5000 dolar. |
| Durum | STOKTA VAR | Menşei | Amerika |
| Kurşun zamanı | 3-5 iş günü | Koruma Seviyesi | 1 Yıl |
| Ağırlık | 1kg | ||
| Vurgulamak | 16 bit A/D dönüştürücü Termokupl Giriş Modülü,Çift kanallı yedekli Ethernet GE Mark VIe Modülü,Otomatik sensör tanıma Sıcaklık Sinyali Modülü |
||
Ürün Açıklaması
IS220PTCCH1A GE Mark VIe
IS220PTCCH1A, gaz türbini ve buhar türbini kontrol sistemlerinde sıcaklık sinyali edinimi için özel olarak tasarlanmış bir termokople giriş modülüdür.Bu modül, termokopül sensörleri tarafından üretilen zayıf millivolt seviyesinde voltaj sinyallerini yüksek hassasiyetli dijital sıcaklık verilerine dönüştürür., daha sonra çift Ethernet kanalı üzerinden gerçek zamanlı olarak denetleyiciye aktarılır.
Kart, yerleşik bir BPPx işlemci kartı ve özel termokople edinme kartına sahip entegre bir "işlemci kartı + edinme kartı" mimarisini kullanır.Modül kompakt bir metal kabinde yer almaktadır ve dahili soğuk bağlantı telafi içerir, otomatik sensör tanıma ve EEPROM depolama yetenekleri.
Mark VIe dağıtılmış I / O katmanında çalışan modül, iki kanallı redundan Ethernet aracılığıyla çekirdek işlemcilerle iletişim kurarak sıcaklık veri aktarımında yüksek güvenilirliği sağlar.Temel tasarım mantığı zayıf sinyal güçlendirme ve soğuk bağlantı telafi üzerine odaklanır, yüksek hassasiyetli 16 bitlik bir A/D dönüştürücü ve termokopillerden gelen küçük voltaj değişikliklerini doğru bir şekilde yakalamak için diferansiyel multiplekser içerir.
Temel Özellikler
- Üç yedekleme yapılandırma modunu destekler: basit, çift ve TMR
- Açık devreler, ters bağlantılar ve 2 ms içinde kısa devre tespit eder
- Otomatik algılayıcı tanıma, devreye girme karmaşıklığını azaltır
- Ön panel LED'leri ve kızılötesi teşhis portu çok seviyeli yerel teşhis yetenekleri sağlar
- Kesin soğuk bağlantı tazminatı yapar.
- Termokopül tipinin ve kutupluklarının otomatik olarak tanımlanmasını destekler
- Kanal başına 100 Hz bağımsız örnekleme hızı, 10 ms içinde ani sıcaklık değişikliklerini yakalar.
Ürün Özellikleri
| Marka Adı | General Electric |
|---|---|
| Model | IS220PTCCH1A |
| Katalog | Mark VIe |
| Brüt Ağırlık | 2.2 lbs / 35.2 oz / 1kg |
| Paketin Boyutu | 16cm x 16cm x 12cm |
| Doğum Ülkesi | ABD |
| HS kodu | 8537101190 |
| Önderi Zamanı | Depoda |
| Nakliye Limanı | Xiamen |
| Ödeme | T/T |
| Satış Fiyatı | 5000 dolar. |
| Garanti | 12 ay |
| Önderi Zamanı | 3-5 iş günü |
| Kurye Ortakları | DHL, UPS, TNT, FedEx ve EMS |
Uygulama vaka çalışması
Kuzeybatı Çin'deki büyük bir kömür kimyasal kompleksinin güç merkezinde,Proje, merkezi izleme ve yük optimizasyonunu sağlamak için GE 9E gaz türbini için Mark VIe kontrol sisteminin tesis genelindeki Experion DCS sistemiyle derin bir entegrasyon gerektirdi..
Bu projede, IS220PTCCH1A, gaz türbini egzoz sıcaklığı ve rulman sıcaklığı gibi kilit parametrelerin alınmasından sorumludur.Sabit Modbus TCP/IP bağlantısı, DCS sistemine gerçek zamanlı sıcaklık verileri iletimini sağlar, böylece gaz türbini ve DCS arasındaki iletişim sıkışıklığını çözüyor.
Yapılandırma ve Uyumluluk
| Uyumlu Modüller | Fonksiyon Açıklaması |
|---|---|
| IS200TBTCH1B | Termokouple terminal bloğu (TMR yapılandırması); IS220PTCCH1A ile kullanıldığında 12 kanal TMR gereksiz giriş sağlar |
| IS200TBTCH1C | IS220PTCCH1A için özel olarak tasarlanmış basit terminal bloğu, kolay termokopül kablolaması ve yerleşik artış koruması için renk kodlu terminaller |
| IS220PTCCH1B | IS220PTCCH1A için yedek veya yükseltme seçeneği olarak mevcut olan yükseltilmiş modül |
| IS220PRTDH1A | Direnç sıcaklığı algısını gerektiren uygulamalar için RTD giriş modülü |
| IS220PMMH1A | IS220PTCCH1A ile birlikte tamamlanmış bir Mark VIe kontrol mimarisi oluşturan ana kontrol panosu |
| IS220PPRAH1A | Koruma modülü, IS220PTCCH1A ile birlikte kullanıldığında sıcaklığa bağlı koruma mantığını uyguluyor |
Sıkça Sorulan Sorular
IS220PTCCH1A kaç termo çift giriş kanalını destekler?
Basit yapılandırmada, modül 12 bağımsız termo çift giriş kanalı sağlar. TBTCH1C terminal bloğu ile kullanıldığında, çift paket yapılandırması 24 kanala kadar genişletilebilir.TMR konfigürasyonunda (TBTCH1B terminal bloğu ile), 12 kanal sağlar.
Bu modül hangi tür termokapları destekler?
IS220PTCCH1A, J, K, T, E, R, S, B ve N de dahil olmak üzere çeşitli standart termokopül türlerini ve -8 mV ile +45 mV arasında değişen millivolt sinyal girişlerini destekler.
Modülün ölçüm doğruluğu nedir?
Modül, ±0.25°F (yaklaşık ±0.14°C) tutarlılık hatası ve 0,1°C çözünürlüğü olan 16 bitlik bir A/D dönüştürücü kullanır. Soğuk bağlantı telafi doğruluğu ±0.5°C'dir.
Bu modülün garanti süresi nedir?
Tipik olarak, orijinal ürünler için garanti süresi 12 aydır.
