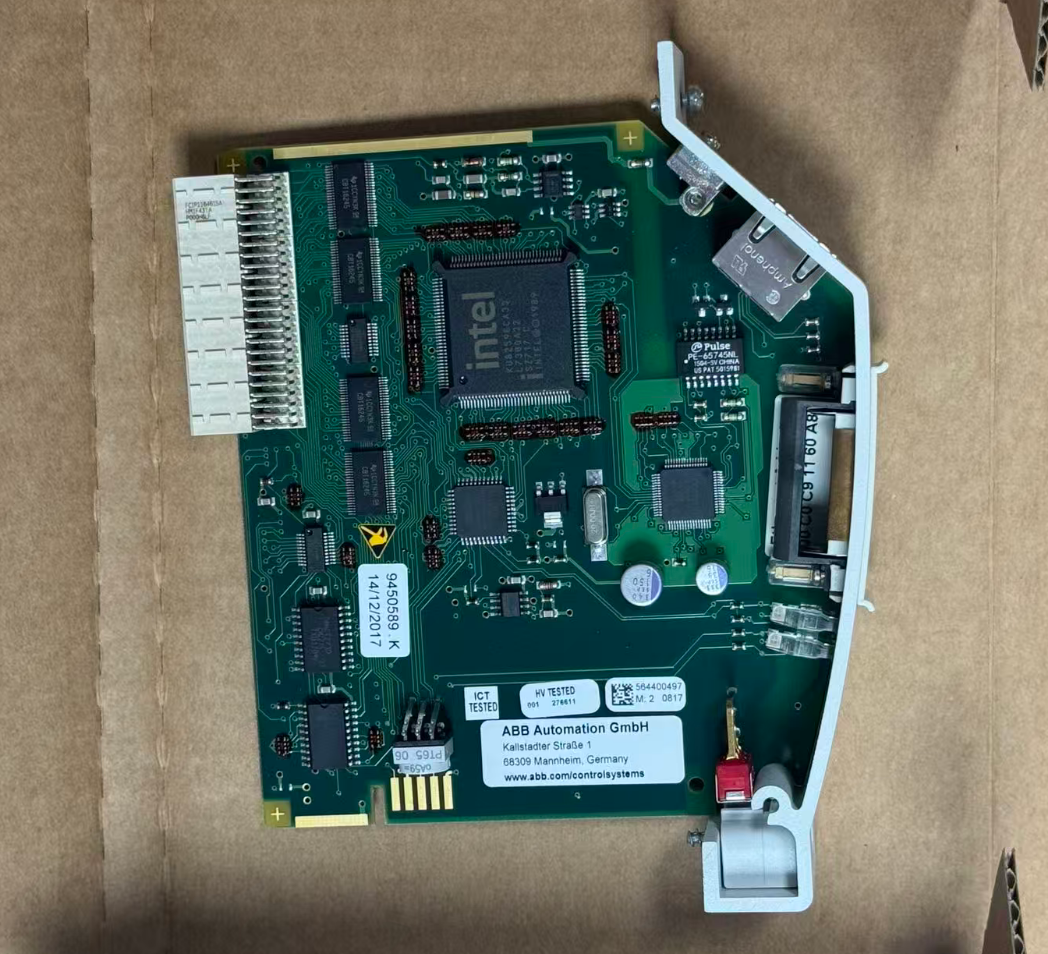

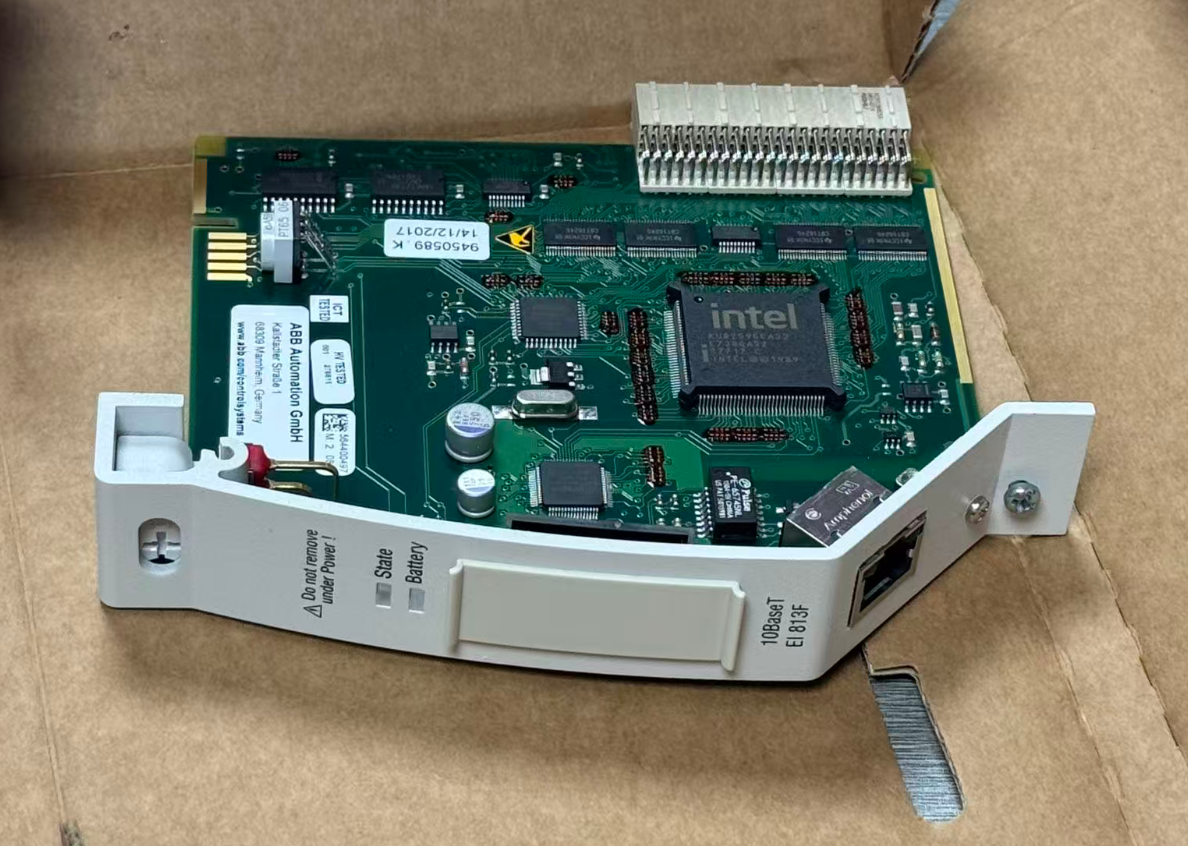

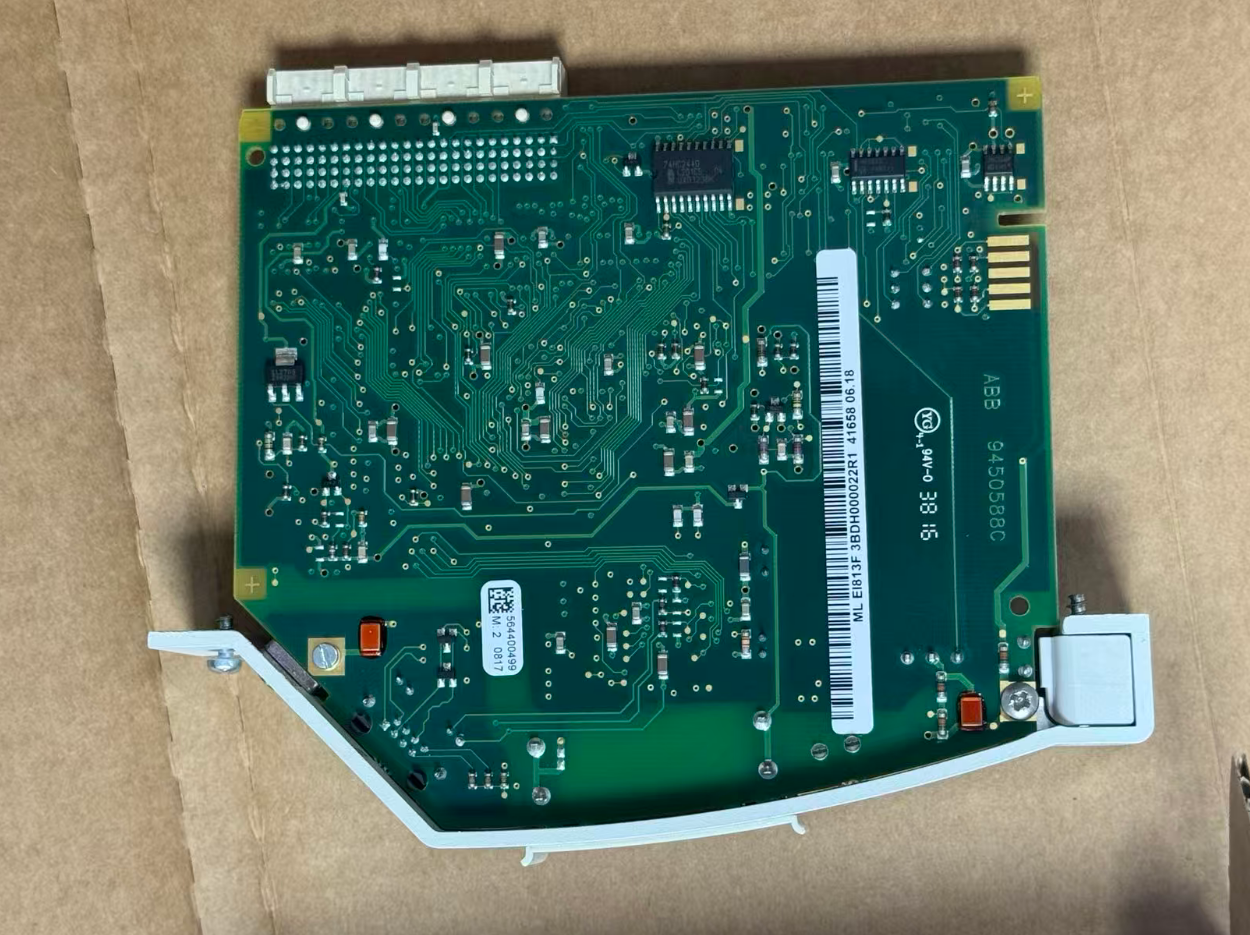

EI813F 3BDH000022R1 ABB

EI813F, ABB Freelance AC 800F kontrol cihazı için özel olarak tasarlanmış bir Ethernet modülüdür. Kontrol cihazı ile operatör istasyonları, mühendis istasyonları veya üçüncü taraf cihazlar arasında bir ağ iletişim bağlantısı kurar. AC 800F bir raf yuvasına takılır ve arka panel veri yolu üzerinden PM 802F veya PM 803F işlemci modülü ile iletişim kurar.

Modülün temel işlevi, kontrol cihazı ile sistem veri yolu arasındaki veri alışverişini kolaylaştırmaktır. Dahili LAN denetleyicisi, Ethernet standartlarına uygun olarak iletim ve alım için verileri ön işler ve DMA kontrol sinyalleri ve kesme sinyalleri aracılığıyla ana işlemci ile senkronize olur, böylece ana işlemcinin iş yükünü önemli ölçüde azaltır.

• Ağ Standardı: 10BaseT (IEEE 802.3)
• Veri Hızı: 10 Mbit/s
• Arayüz: RJ45 (korumalı)
• Bağlantı Ortamı: Bükümlü çift kablo
• Uyumlu CPU'lar: PM 802F / PM 803F
• Yazılım Gereksinimleri: Freelance V7.1 SP2a veya üstü
• Güç Kaynağı: Raf arka panelinden 24 V DC
• Çalışma Sıcaklığı: -20°C ila +60°C

Bir fabrika tadilat projesinde, mevcut Freelance AC 800F kontrol sistemi ile yeni devreye alınan PCS 7 sistemi (AS 417-4) arasındaki verilerin entegre edilmesi gerekmektedir. Çözüm, AC 800F kontrol cihazını endüstriyel Ethernet'e bağlamak için EI813F modülünü kullanır ve bir UDP bağlantısı yapılandırarak iki sistem arasında veri alışverişini sağlar.

Freelance tarafında, EI813F iletişim modülü ve alım/gönderme fonksiyon blokları yapılandırılırken, PCS 7 tarafında FC50 "AG_LSEND" ve FC60 "AG_LRCV" fonksiyon blokları çağrıldı. Bu çözüm, tam bir sistem değiştirme maliyetini ve süresini azaltarak, çapraz satıcı kontrol sistemleri arasında veri birlikte çalışabilirliğini sağlarken mevcut ekipman altyapısını korudu.

• EI813F ayrı bir güç kaynağı gerektirir mi?
  Hayır. Modül, AC 800F raf arka panelinden (24 V DC) güç alır ve harici bir güç kaynağı gerektirmez.
• Modül hangi iletişim protokollerini destekler?
  TCP/IP, UDP ve Modbus/TCP'yi destekler. Bazı belgelerde Profinet desteği belirtilmektedir, ancak bu, gerçek firmware sürümüne ve sistem yapılandırmasına göre doğrulanmalıdır.
• Modülün kendi pili var mı?
  Hayır. EI813F pil içermez. Ana bellek pil yedekleme işlevi, PM 802F/PM 803F tarafındaki pil tarafından desteklenir; PM modülünün BATT LED'inin durumunu periyodik olarak kontrol etmelisiniz.
