CE311 444-311-000-023

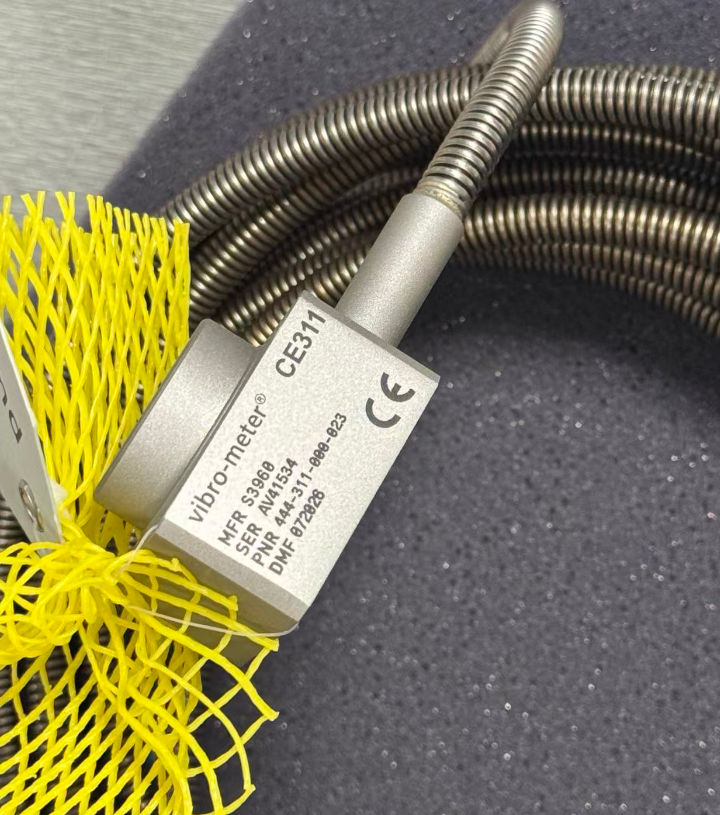

CE311 444-311-000-023, 6 metrelik entegre kabloya sahip Standart Versiyon bir piezoelektrik ivmeölçerdir. Zorlu endüstriyel ortamlarda mekanik titreşim izleme ve koruma için özel olarak tasarlanmıştır. Dahili şarj-akım dönüştürme elektroniğine sahiptir ve harici bir şarj yükselticisine ihtiyaç duymadan uzun mesafeli doğrudan sinyal iletimini sağlayan akım modüleli bir sinyal çıkışı verir.

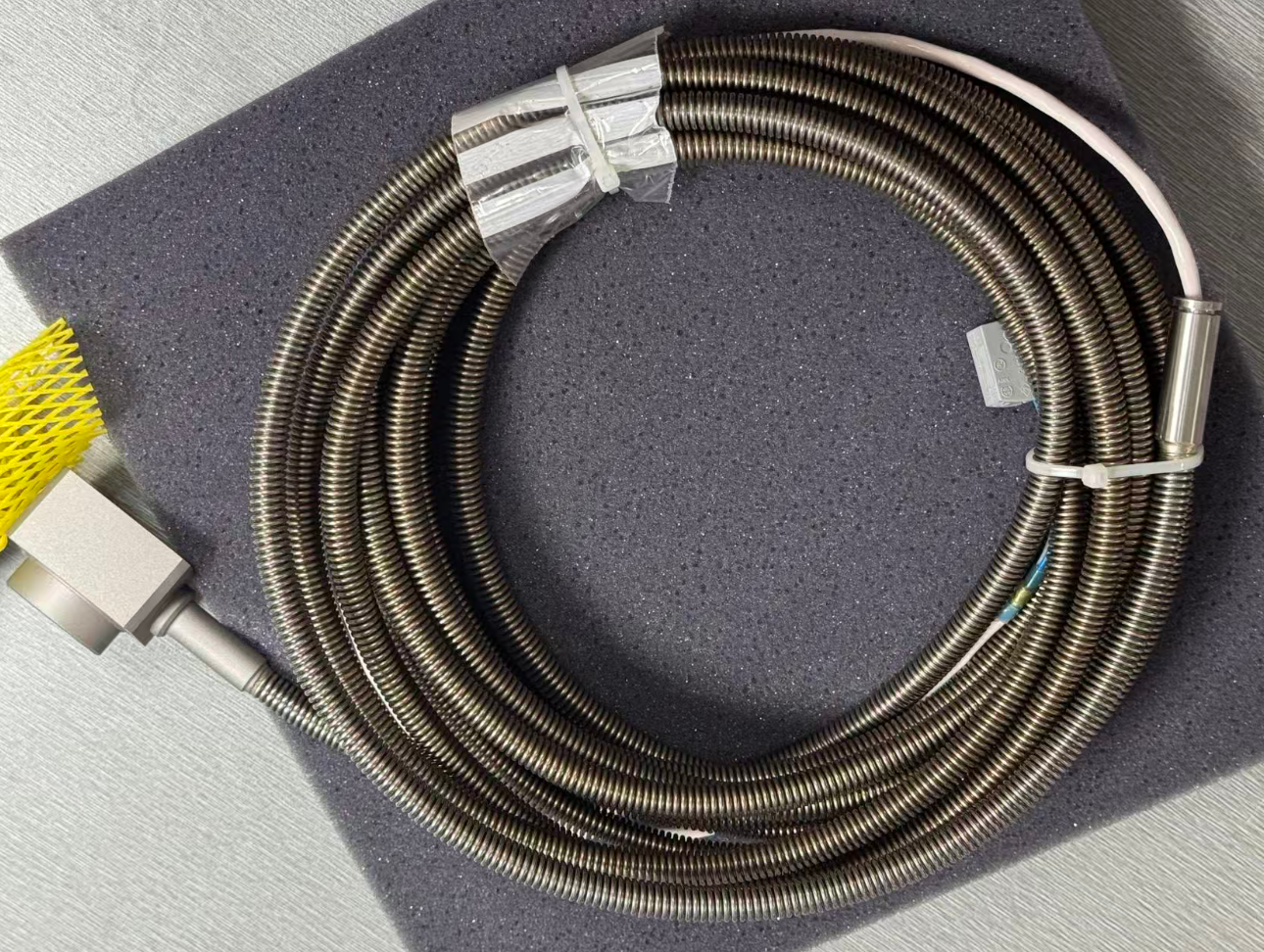

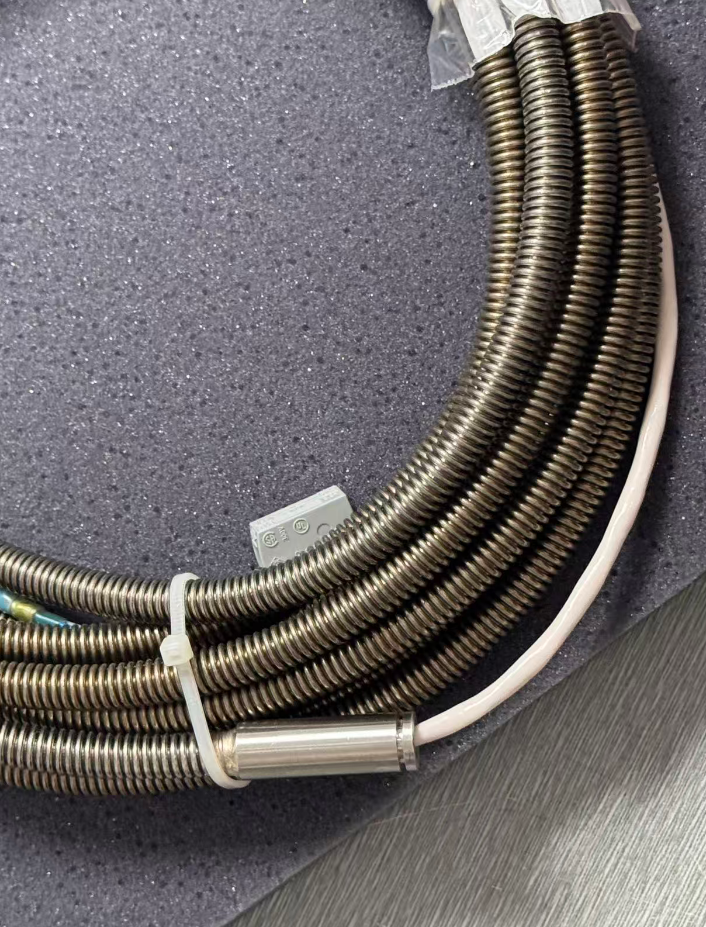

CE311, polikristal malzemeden yapılmış simetrik kesme modlu bir ölçüm elemanı kullanır. Sensörün dahili elektroniği, sinyal işleme ve şarj-akım dönüştürme işlemlerini gerçekleştirerek uzun mesafeli iletime uygun akım modüleli bir sinyal çıkışı verir. Sensör gövdesi, hermetik kaynak yoluyla entegre ekranlı bükümlü çift kabloya bağlanır ve kablo esnek paslanmaz çelik hortum (koruyucu tüp) ile tamamen korunur.

Sensör ve koruyucu tüp arasındaki hermetik kaynaklı birleşim, %100 bağıl nem, su, buhar, yağ, tuz sisi ve toz, mantar ve kum gibi potansiyel kirleticilere dayanabilen tamamen sızdırmaz bir sistem oluşturur. Bu, CE311'i uzun süreli endüstriyel titreşim izleme için son derece güvenilir bir cihaz haline getirir.

• Hassasiyet: 50 µA/g ±%5
• Dinamik Ölçüm Aralığı: 0.004 ila 40 g tepe
• Aşırı Yük Kapasitesi (Tepe): 100 g tepeye kadar
• Doğrusallık: ±%1 (dinamik ölçüm aralığı içinde)
• Enine Hassasiyet: <%3 (15 Hz ve 5 g'de ölçülmüştür)
• Rezonans Frekansı (kurulumdan sonra): 20 kHz (tipik)
• Frekans Tepkisi: 2 Hz'de -3 dB; 6 ila 5000 Hz arasında ≤±%5; 5000 ila 8000 Hz arasında ≤±%10
• Güç kaynağı: 15 ila 28 VDC, bias akımı 5.5 ila 7.5 mA
• Sinyal İletimi: Akım modüleli çıkış (2 telli)
• Şok İvmesi: 500 g tepe (yarım sinüs dalgası, 1 ms süre)
• Taban Gerinim Hassasiyeti: 0.0015 g/µ (tipik)

CE311 serisi, kablo uzunluğu ve patlamaya dayanıklı sertifikaya göre kategorize edilir. Sipariş bilgileri aşağıdaki gibidir:

MA133: Termal Yalıtım Kiti
TA102: Montaj Adaptörü
CG310: 3-pin konnektör (erkek: MS3106E14S-7P, dişi: MS3106E14S-7S)
JB105 / JB116: Bağlantı kutusu
K2xx: İletim kablosu
GSI127: Elektrik izolasyon ünitesi

• Sensörden bağlantı kutusuna veya izleme sistemine olan mesafeye göre kablo uzunluğunu seçin. 6 metrelik versiyon orta mesafeli kurulumlar için uygundur.
• Daha uzun bir kablo gerekiyorsa, konnektörler, bir bağlantı kutusu ve bir iletim kablosu kullanın.
• Montaj yüzeyi sıcaklığı sensörün izin verilen aralığını aşarsa, MA133 termal yalıtım kitini kullanın.
• İzleme sistemi, akım modüleli girişi (2 telli, 15-28 VDC güç kaynağı, 5.5-7.5 mA bias akımı) desteklemelidir.

Belirli bir endüstriyel tesiste, mekanik ekipman uzun süreli titreşim izlemesi gerektirmektedir. Ancak, sensör kurulum yeri ile izleme sistemi arasında önemli bir mesafe bulunmaktadır ve ortam yağ, nem ve toz içermektedir. CE311 444-311-000-023 (Standart Versiyon, 6 metrelik entegre kablo) seçilmiştir; dahili elektronik devresini ve akım modüleli çıkışını kullanarak, sinyalleri izleme sistemine uzun mesafeler boyunca iletir.
Tamamen kaynaklı, sızdırmaz yapı ve paslanmaz çelik koruyucu hortum, yağ, nem ve toza karşı etkili bir şekilde direnç göstererek sensörün uzun süreli, güvenilir çalışmasını sağlar. Titreşim genliği önceden ayarlanmış bir eşiği aştığında, izleme sistemi ekipman hasarını ve plansız duruşları önlemek için bir alarm veya koruyucu eylem tetikler.

Evet. CE311, akım modüleli çıkış kullanır, bu da onu uzun mesafeli iletim için uygun hale getirir. Konnektörler, bağlantı kutuları ve iletim kabloları kullanılarak uzatılabilir.

Sürekli çalışma: -40°C ila +125°C; kısa süreli maruz kalma (15 dakikaya kadar): -55°C ila +150°C.

Hayır. CE311, şarj-akım dönüştürme işlemini gerçekleştiren ve doğrudan akım modüleli bir sinyal çıkışı veren dahili elektronik devrelere sahiptir, bu da harici bir sinyal düzenleyiciye olan ihtiyacı ortadan kaldırır.

Standart endüstriyel garanti: 12 ay; doğru kurulum ve aşırı yükleme olmaması durumunda ürünün hizmet ömrü 5-10 yıldır.
