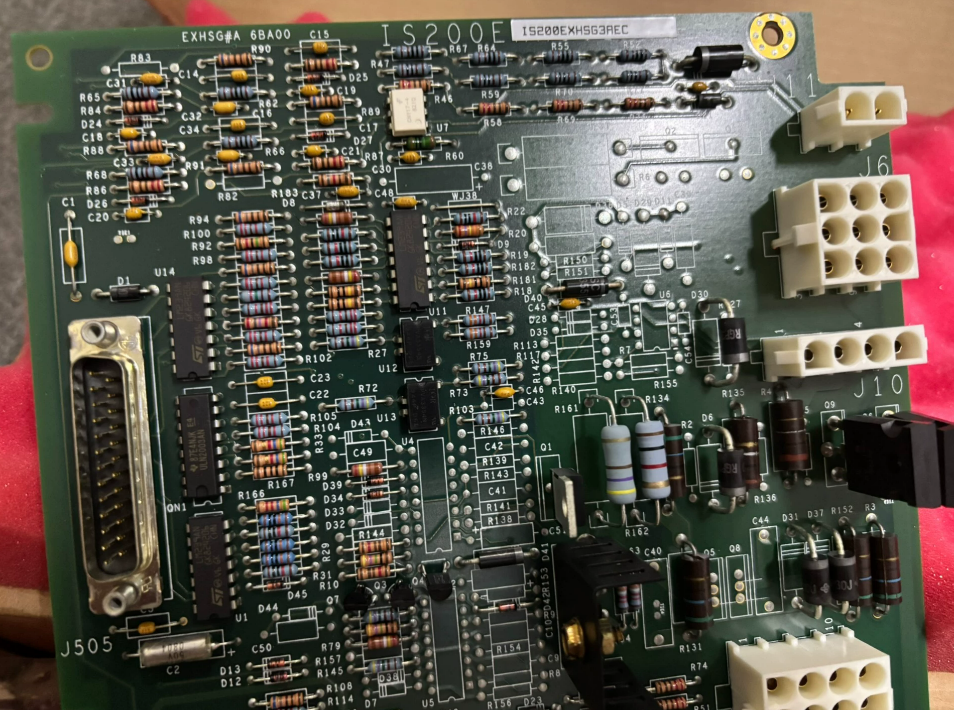

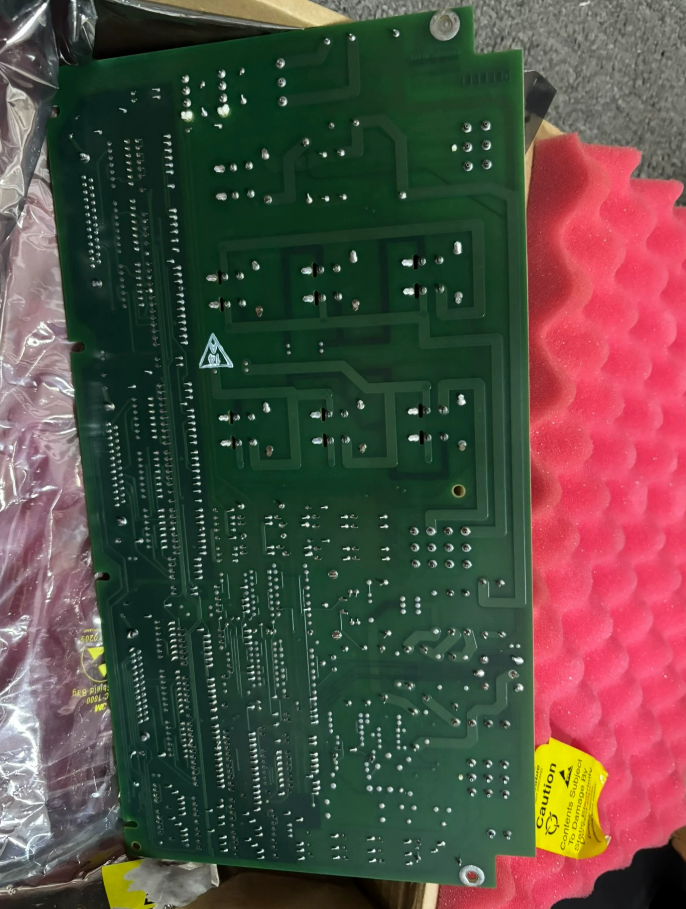

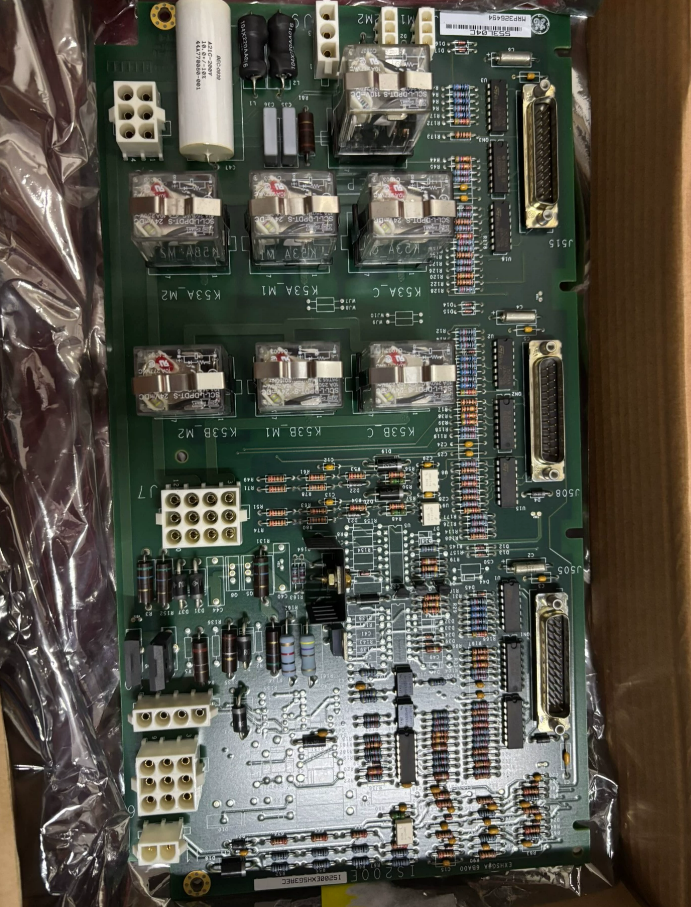

IS200EXHSG3A GE Mark VI

IS200EXHSG3A, GE tarafından EX2100 statik uyarma sistemi için geliştirilen yüksek hızlı röle sürücüsü ve sensör terminal kartıdır. Dördüncü nesil Mark VI serisi donanımının bir parçasıdır.Yüksek performanslı basılı devre kartı montajı olarak, IS200EXHSG3A üç temel fonksiyonu “yüksek hızlı röle sürüşü, iki yönlü Hall algılama ve çevrimiçi izleme”yi ultra ince bir form faktörüne entegre eder.

Üç eksitör ana giriş/çıkış (EMIO) kartına (gereksiz kontrol için) veya tek bir EMIO kartına (simplex kontrol için) eksitör arka planı üzerinden bağlanır.jeneratör uyarı sisteminin hassas kontrolünü sağlayanBir yandan, heyecan devresini hızlı bir şekilde açıp kapatmak için yüksek hızlı röleleri çalıştırır.Akım ve voltaj gibi heyecanlandırma sisteminin kilit parametrelerini gerçek zamanlı olarak izler ve arıza durumunda hızlı koruma sağlar..

• Giriş Voltajı: 24 VDC
• Rütbeli akım: 10 A
• Relay çıkışı: 9 katı halli röle, 3 A/250 V
• Çalışma süresi: ≤1 ms
• Hall Sensörleri: 2 kanal, ±200 A/±1200 V
• Örnekleme doğruluğu: 12 bit Σ-Δ ADC, bant genişliği 1 kHz
• İzolasyon dayanıklılık voltajı: 2,5 kV RMS
• Mantıksal giriş: 5 V DC (TTL uyumlu)
• Çalışma sıcaklığı: -30°C - +65°C
• Depolama sıcaklığı: -40°C - 85°C
• Nitelikli nem: 5% ila 95% (kondensasyon olmayan)
• titreşim direnci: Bağlantılar 5 g titreşim altında güvenli kalır

1. Güçten çıkma hazırlığı: Heyecanlandırma sisteminin devre dışı bırakıldığından ve kontrol dolabındaki tüm elektrikli I/O devrelerinin kapatıldığından emin olun.
2. Kablo Etiketleme: Tekrar bağlantıyı basitleştirmek için, tüm kabloların bağlantı cihazı isimleriyle (tabelada belirtildiği gibi) doğru etiketlendiğinden emin olun.
3. Eski tabloyu çıkarmak: Tüm kabloları EXHS kartından dikkatlice ayırın ve montaj vidalarını çıkarın.
4. Yeni panelin montajı: Yeni EXHS panelini, kaldırıldığında olduğu gibi aynı yöne yerleştirerek destekleyiciye monte edin.
5. Tekrar bağlama: Her iki ucunun da düzgün bir şekilde oturmasını sağlayarak tüm kabloları işaretlere göre yeniden bağlayın.
