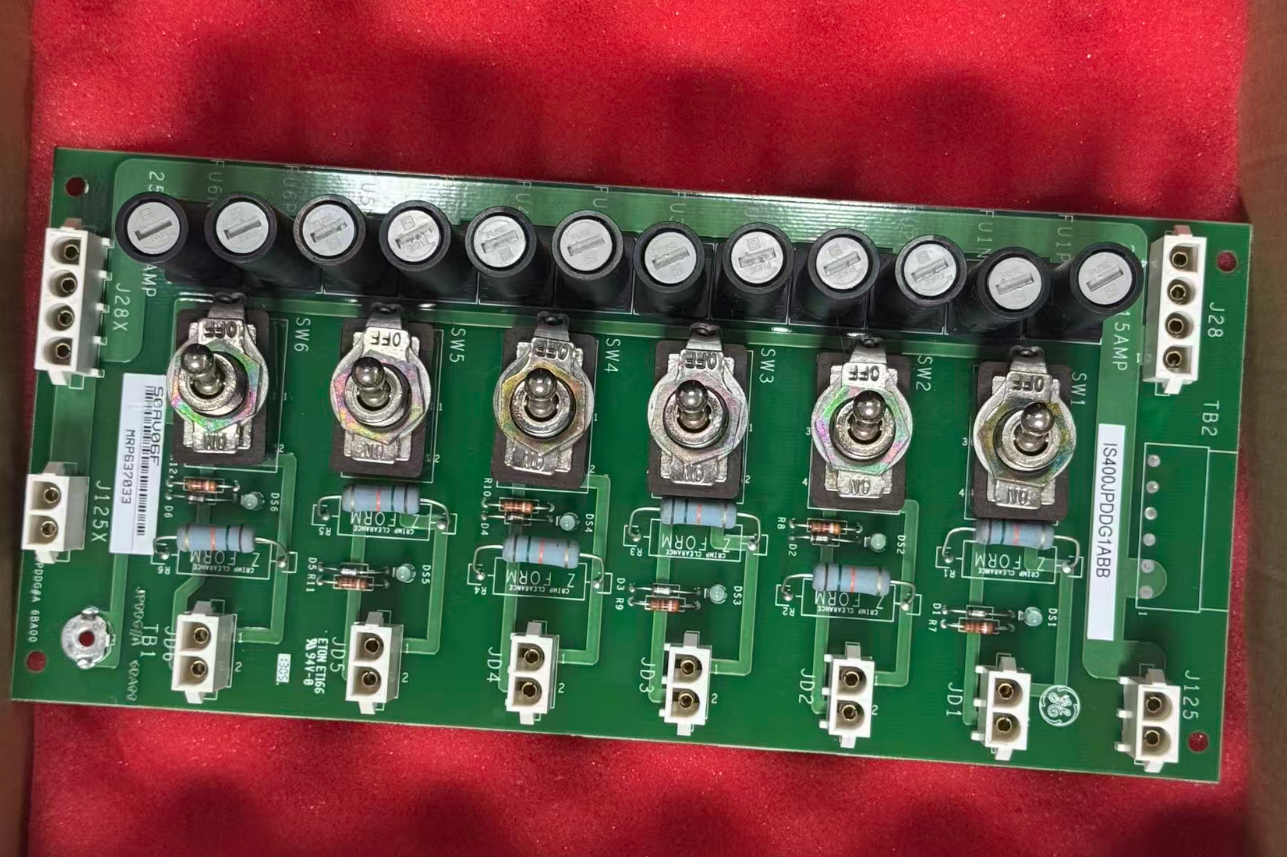

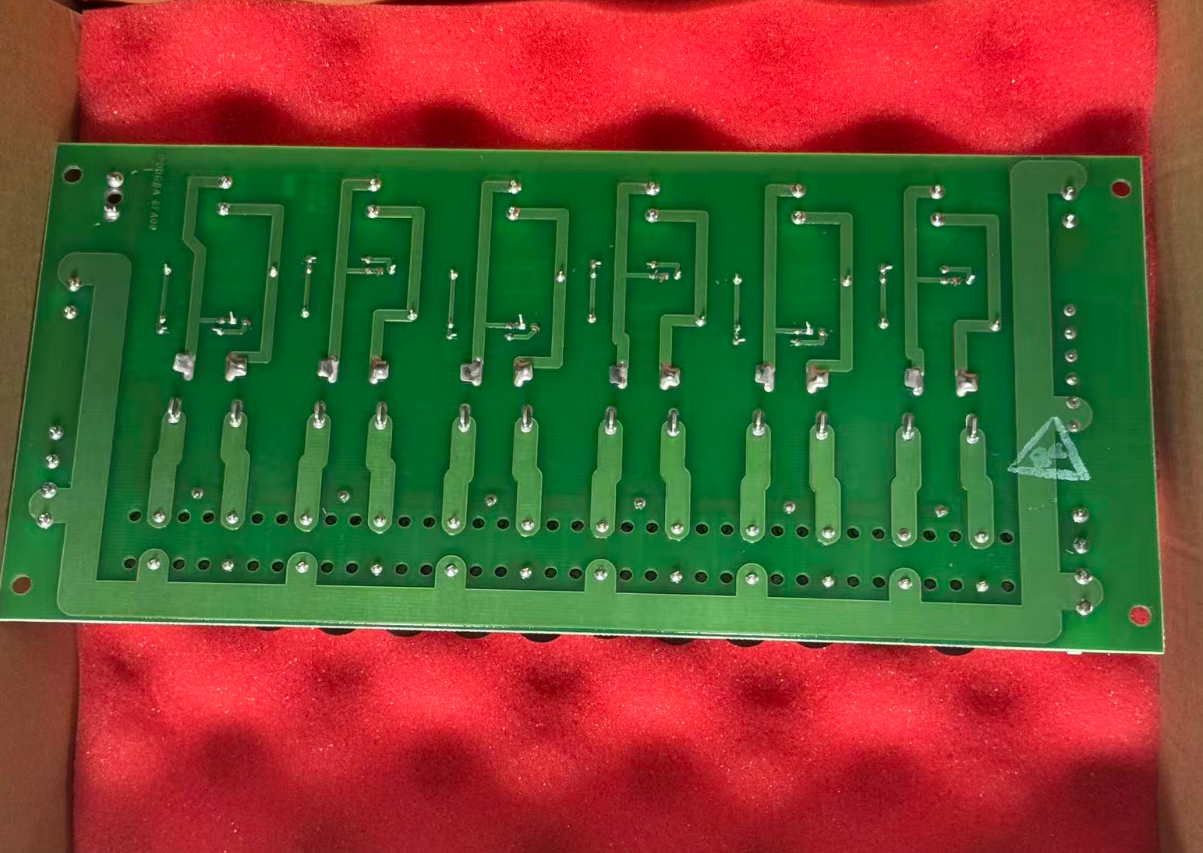

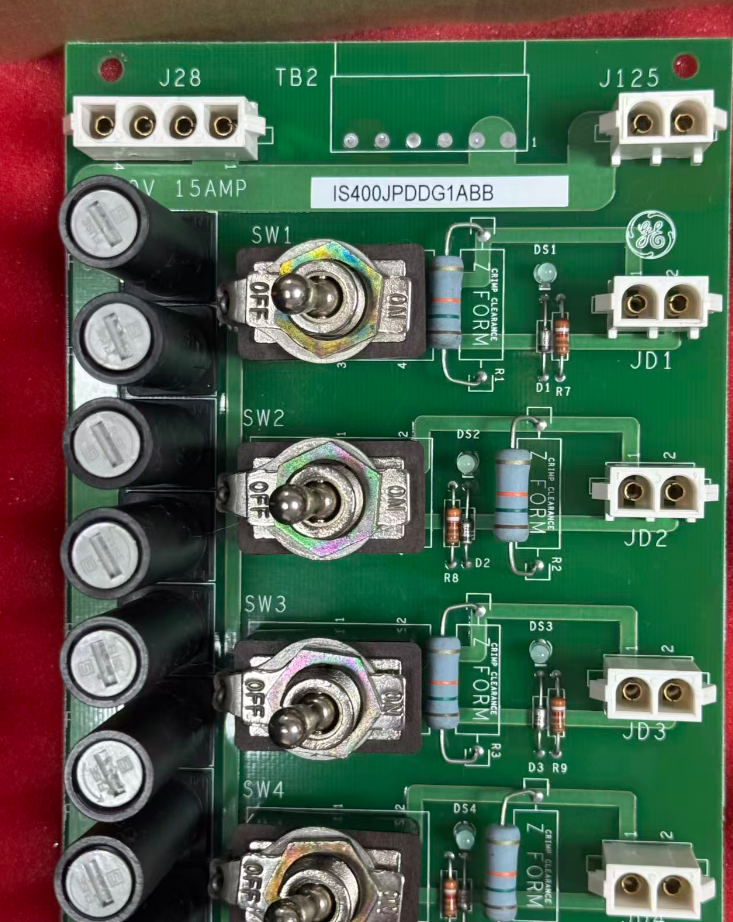

IS400JPDDG1A GE Mark VIe

GE IS400JPDDG1A, GE Mark VIe serisinde özel bir DC güç dağıtım modülüdür (JPDD, Jumper Power Distribution DC). Bu modül, Mark VIe sistemi için yeni bir raf özel aksesuarıdır ve boyutları ve arka panel pinleri açısından eski Mark VI sisteminde kullanılan IS200JPDBG1A'dan farklıdır; ikisi birbirinin yerine kullanılamaz.

Mark VIe rafı içindeki "enerji dağıtıcısı ve güvenlik görevlisi" olarak görev yapan bu kartın temel sorumluluğu, harici kaynaklardan gelen çift yedekli 24V DC güç girişini güvenli ve güvenilir bir şekilde raf arka paneline dağıtarak yuvalara takılı denetleyiciler, G/Ç kartları, iletişim modülleri ve diğer bileşenler için kararlı bir çalışma güç kaynağı sağlamaktır.

Bu modülün voltaj dönüşümü veya doğrultma yapmadığını, yalnızca mevcut DC gücünü dağıtmaktan sorumlu olduğunu belirtmek önemlidir. Gerçek AC/DC dönüşümü, IS200EPSMG1A gibi güç dönüştürme modülleri tarafından gerçekleştirilir.

• 18-36V DC giriş voltaj aralığına sahip çift 24V DC yedekli girişleri destekler
• Üç bağımsız 15A sigortalı çıkış devresi (JFA/JFB/JFC) ile donatılmıştır, maksimum toplam sürekli yük 30A'dır
• Dahili EMI LC giriş filtresi, ters polarite koruma diyotları, katı hal aşırı akım kapatma koruması
• Dahili sıcaklıkta +75°C'de termal kapatma koruması
• G/Ç paketi telemetrisi için 50 pinli teşhis konektörü
• Ön panel PWR/FAULT LED'leri giriş/çıkış durumu hakkında görsel gösterge sağlar
• Çalışma sıcaklığı aralığı: 0°C ila +65°C

• Enerji Üretimi: Gaz/buhar santrallerindeki Mark VIe türbin kontrol sistemleri için güç dağıtımı
• Petrol ve Gaz: Rafinerilerdeki ve açık deniz platformlarındaki türbin ve kompresör kontrol kabinleri için kritik güç kaynağı
• İşlem Endüstrileri: Kimyasal ve petrokimya tesislerindeki PLC'ler, HMI'lar ve güvenlik sistemleri için izole DC güç kaynağı
• Ağır Makineler: Yüksek hızlı, ağır hizmet endüstriyel ekipmanları için kontrol gücü dağıtımı

Birleşik çevrimli bir enerji santralinde, IS400JPDDG1A, ERIO, SPID ve analog G/Ç VME modüllerine temiz, sigortalı bir 24V DC güç kaynağı sağlamak üzere Mark VIe ana kontrol kabini içinde konuşlandırılmıştır.

Çift yedekli filtrelenmiş güç girişleri, tek bir güç kaynağının kaybından kaynaklanan kesinti riskini ortadan kaldırırken, üç izole, sigortalı devre kısa devre arızalarını tek bir G/Ç grubuyla sınırlar. Entegre teşhis konektörü, teknisyenlerin güç kaynağı anormalliklerini hızlı bir şekilde bulmalarını sağlar.

• IS400JPDDG1A çalışırken değiştirilebilir mi?
  Hayır. IS400JPDDG1A pasif bir güç dağıtım kartıdır ve çalışırken değiştirme özelliğini desteklemez. Değiştirmeden önce PDM rafının gücünü kapatmalı veya ilgili güç kaynağı bölümünü izole etmelisiniz.
• Bu modül hangi giriş voltajlarını destekler?
  Standart yapılandırma çift 24V DC girişleri (18-32V DC) destekler. Bazı sürümler çift voltaj girişlerini de destekler: 125V DC + 28V DC.
• IS400JPDDG1A bir güç kaynağı modülü mü yoksa bir G/Ç modülü mü?
  Bu bir güç dağıtım/arayüz modülüdür (JPDD), bir güç dönüştürme modülü (AC'yi DC'ye dönüştüren IS200EPSMG1A gibi) değildir ve genel amaçlı bir G/Ç modülü de değildir.
• Bu modül için garanti süresi nedir?
  Genellikle, orijinal ürünler için garanti süresi 12 aydır.
