IS420YAICS1B GE Mark VIe

IS420YAICS1B'nin temel işlevi, I/O Ethernet ile analog giriş/çıkış terminal bloğu arasında elektrikli bir arayüz oluşturmaktır.alan sensörü sinyalleri ile kontrol sistemi arasında veri değişimini sağlayan.

Fiziksel dünyadan ısı, basınç, titreşim ve sıvı seviyesi gibi analog sinyalleri kontrolör tarafından işlenecek dijital sinyallere dönüştürür.Aynı zamanda kontrolörün dijital komutlarını aktüatörleri çalıştırmak için analog sinyallere dönüştürür..

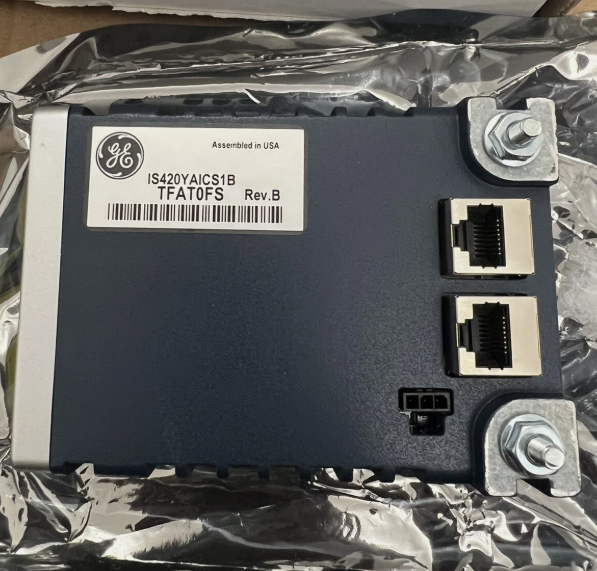

İletişim düzeyinde, modül, kontrol sisteminin IONet ağına doğrudan bağlanabilen çift RJ45 Ethernet arayüzleriyle donatılmıştır.Bu tasarım I / O modüllerini ana kontrol dolabının konumu tarafından kısıtlanmaktan kurtarır, gerçek dağıtılmış kontrol elde etmek için tüm tesis boyunca dağıtılmasına izin verir.

Modül, QNX Neutrino gerçek zamanlı işletim sistemini çalıştırır ve 1,6 GHz AMD G Serisi çift çekirdekli mikroprosesör ve 2 GB DDR3 belleği ile donatılmıştır.Güçlü veri işleme yetenekleri sağlıyor.

• 10 analog girişi ve 2 analog çıkışı destekler
• 16 bitlik ADC, giriş doğruluğu tam ölçekte %0,1 ve çıkış doğruluğu %0,5
• Simplex ve TMR (Üç Düzenli Çıkarlama) işletim modlarını destekler
• Kapsamlı kendi kendini teşhis yetenekleri
• Çalışma sıcaklığı: -40°C - +70°C
• Yüksek kaliteli malzemeler, korozyona ve nemye karşı daha iyi dayanıklılık sağlamak için uyumlu kaplamalıdır

• Kurulum Denetimi:Montajdan önce terminal bloklarının güvenli bir şekilde kurulduğundan emin olun. Modülü Ethernet bağlantı noktasının yakınındaki dikişlerle montaj koltuğuna bağlayın.

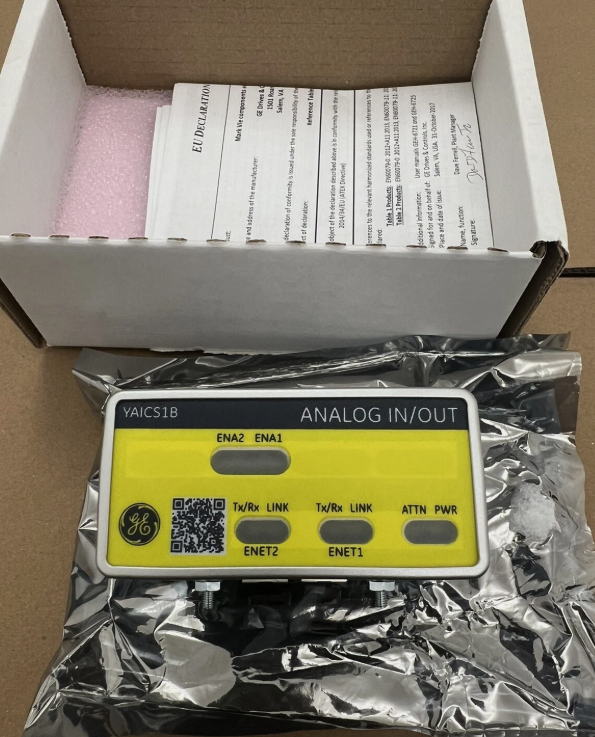

• LED gösterge izleme:Modülün ön panelindeki LED'lerin durumunu normal çalışmayı doğrulamak için düzenli olarak kontrol edin.
• Kablolama ve bağlantıların periyodik denetimi:DC-37-pin bağlantısı ve Ethernet arayüzünün güvenilirliğine dikkat ederek kabloları ve konektörleri gevşeklik, oksidasyon veya korozyon için düzenli olarak kontrol edin.
• Firmware ve yazılım güncellemeleri:Son özellik geliştirmeleri ve güvenlik yamaları için GE yazılım yazılımı ve yazılım güncellemelerinden haberdar olun.
• Bakım Kayıtları Yönetimi:Planları optimize etmek ve hata eğilimlerini analiz etmek için tüm bakım ve onarım faaliyetlerinin ayrıntılı kayıtlarını tutun.
• Kendini teşhis işlevlerini kullanmak:Flash belleği, RAM, Ethernet portları ve işlemci donanım durumunu izlemek için kapsamlı kendi kendini teşhis yeteneklerini kullanın.

Bir elektrik santralinin gaz türbini yardımcı makine sisteminde, IS420YAICS1B modülü yerel kontrol dolaplarında titreşim ve sıcaklık izleme için başarıyla kullanıldı.Yüksek entegrasyonlu tasarım ve ± 10V hızlandırıcı sinyalleri desteği titreşim sensörlerinden ve termokopillerden sinyalleri doğru bir şekilde elde etmeyi sağlar, ekipman durumunun izlenmesi ve önleyici bakım için güvenilir veriler sağlar.

Bu modül kompresör durgunluğu algılamayı destekler mi?
Bu modül kompresör durgunluğu algılamayı desteklemiyor.

Modül terminal bloğuna nasıl bağlı?
Modül, TBAI gibi analog terminal bloklarına, altındaki DC-37-pin bağlantısı aracılığıyla bağlanır.

Bir TMR yapılandırması için kaç modül gereklidir?
Bir TMR (Üçlü Mod Redundansi) konfigürasyonu 3 I / O paketi gerektirir. Basit bir konfigürasyon sadece 1 gerektirir. Tüm TMR modülleri aynı donanım sürümüne sahip olmalıdır.

Bu modülün garanti süresi nedir?
Tipik olarak, orijinal ürünler için garanti süresi 12 aydır.
