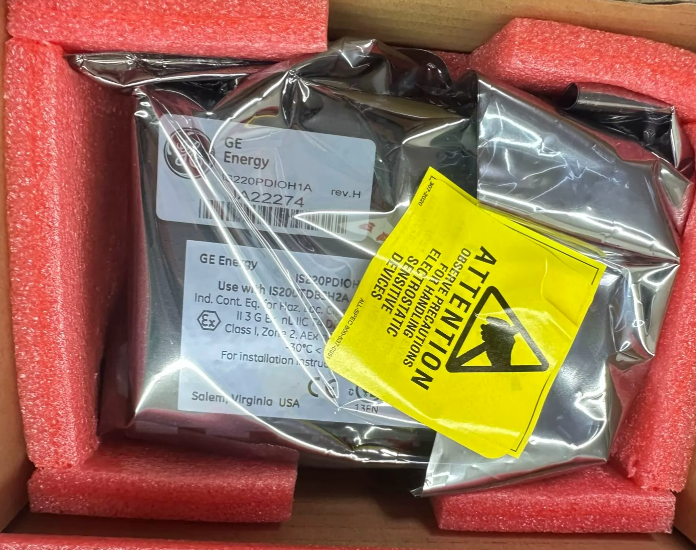

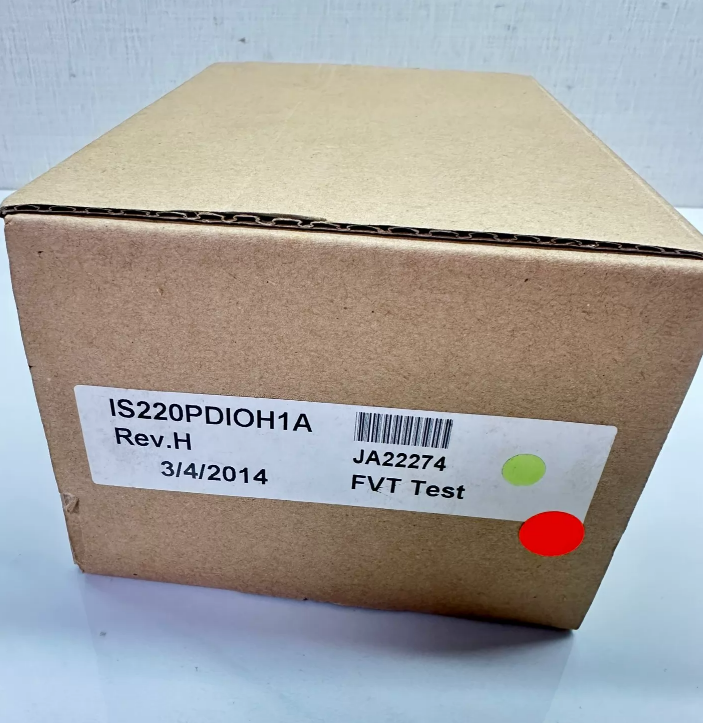

IS220PDIOH1A GE Mark VIe

• Çalışma sıcaklığı: -40°C'den +70°C'ye (bazı modeller için +85°C'ye kadar)
• Depolama sıcaklığı: -55°C - +90°C
• Nitelikli Nem: 5% -95% (kondensasyona girmeyen)
• Koruma derecesi: IP20
• Güç kaynağı voltajı: 24 V DC (iş aralığı: 9-36 V DC)
• Güç tüketimi: <4 W
• Basit, çift redundansi ve üçlü redundansi (TMR) dahil olmak üzere çeşitli yapılandırma modlarını destekler
• TMR sistemleriyle uyumludur ve SIL 2 güvenlik seviyesi uygulamalarını destekler
• Sıcakta değiştirilebilir bir tasarıma sahiptir (Not: İşlem, genel işleyişi bozmadan bakım veya değiştirmeyi sağlayan güç kapalı olarak yapılmalıdır).

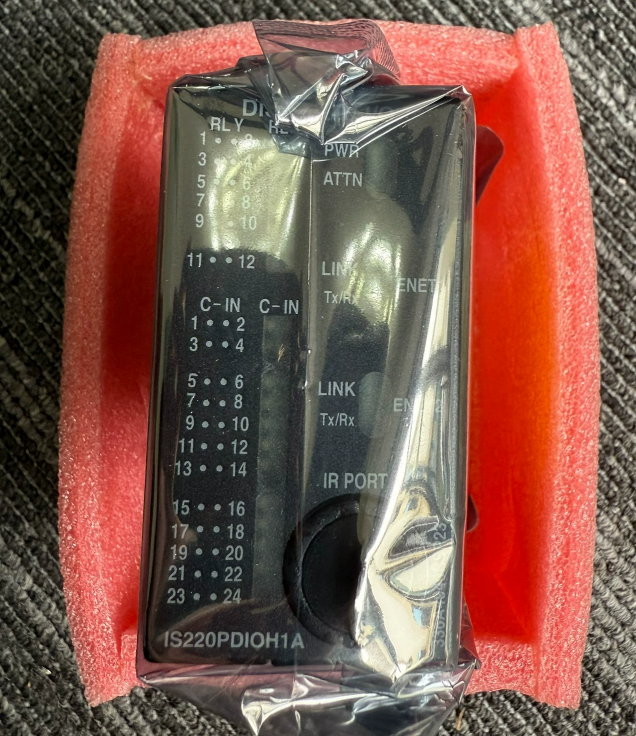

IS220PDIOH1A, GE tarafından Mark VIe Speedtronic kontrol sistemleri serisi için tasarlanmış yüksek entegrasyonlu ayrık giriş / çıkış (I / O) modülüdür.Dağıtılmış bir kontrol sisteminin (DCS) hayati bir bileşeni olarak, bu modül öncelikle saha cihazlarından dijital sinyaller almak ve kontrol sisteminden gelen talimatlara dayanan çıkış kontrol sinyalleri almak için kullanılır.Sensörler ve aktüatörler gibi saha cihazları ile kontrol sistemi arasında kritik bir köprü olarak hizmet eder..
Endüstride yaygın olarak "PDIO" (Discrete I/O Pack) olarak adlandırılan modülün temel tasarım felsefesi, hem dijital giriş hem de dijital çıkış işlevlerini tek bir PCB'ye entegre etmektir.Kontak cihazları gibi saha cihazlarından veri almak ve kontrol etmek için tek duraklı bir çözüm sağlamakÇok kısa yanıt sürelerini sağlayan çift 100 Mbps full-duplex IONet Ethernet aracılığıyla Mark VIe denetleyici ile gerçek zamanlı olarak veri alışverişi yapar.

Belirli bir santralde, bu modülün buhar türbinden gerçek zamanlı performans verilerini izlemek için kullanılması, operasyonel izleme seviyesini önemli ölçüde geliştirdi.Buhar türbinden çeşitli çalışma parametrelerini toplayarak, modül kontrol sistemi için doğru, gerçek zamanlı veri desteği sağlar.

1. Terminal kartını yükle: Seçilen terminal kartını güvenli bir şekilde yükle (TDBS veya TDBT)
2. Modülü yerleştir: PDIO I/O paketini doğrudan terminal kartı konektörüne yerleştir
3. Mekanik Bağlama: Ethernet bağlantı noktalarının yanındaki iğneli düğümler kullanarak modülü mekanik olarak bağlayın; düğümler terminal bloğundaki ilgili montaj desteklerine kayar
4. Ethernet bağlantısı: Bir veya iki Ethernet kablosunu bağlayın. Çift bağlantı kullanırken, ENET1 tipik olarak R denetleyicisinin ağına bağlanır
5. Bağlantı Gücü: Modüle güç sağlamak için üç pikli güç bağlantısını bir güç kaynağına bağlayın
6. Yazılım yapılandırması: Gerekirse, I/O paketini yapılandırmak için ToolboxST programını kullanın
