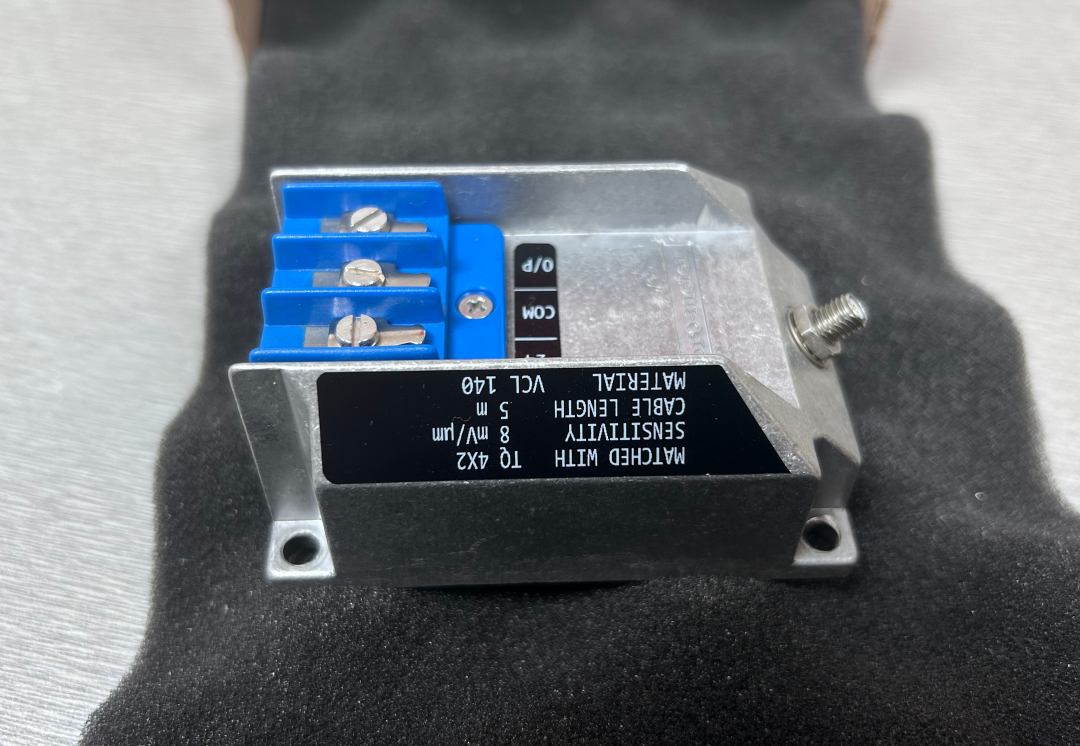

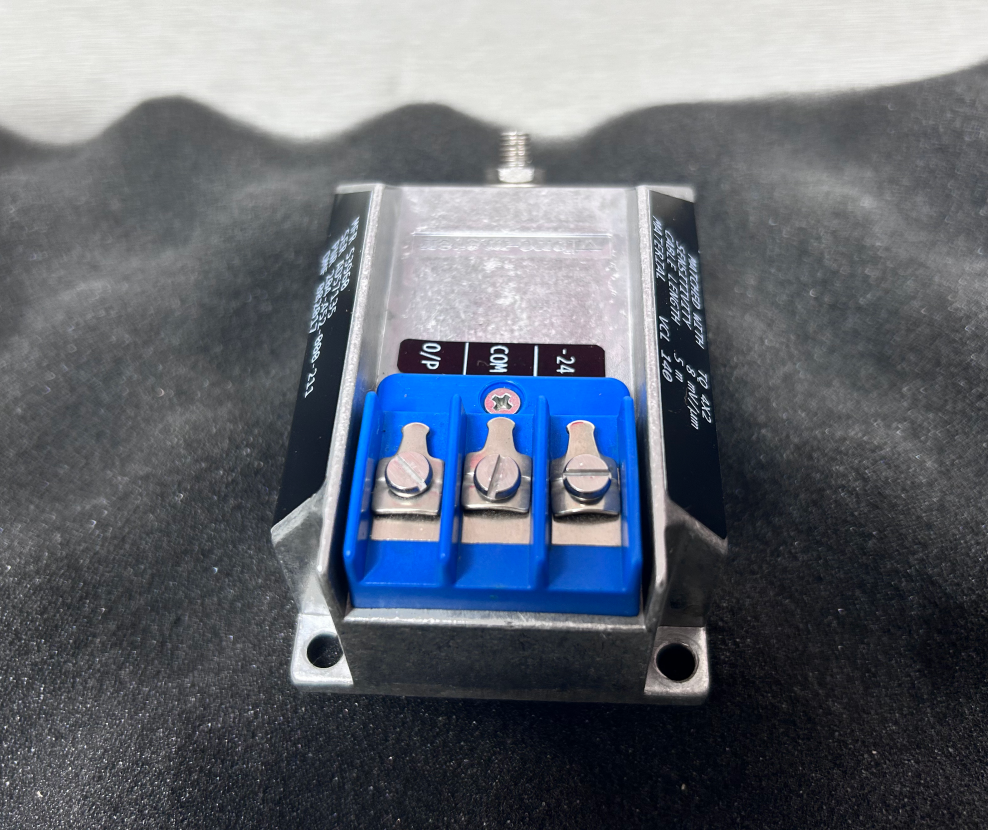

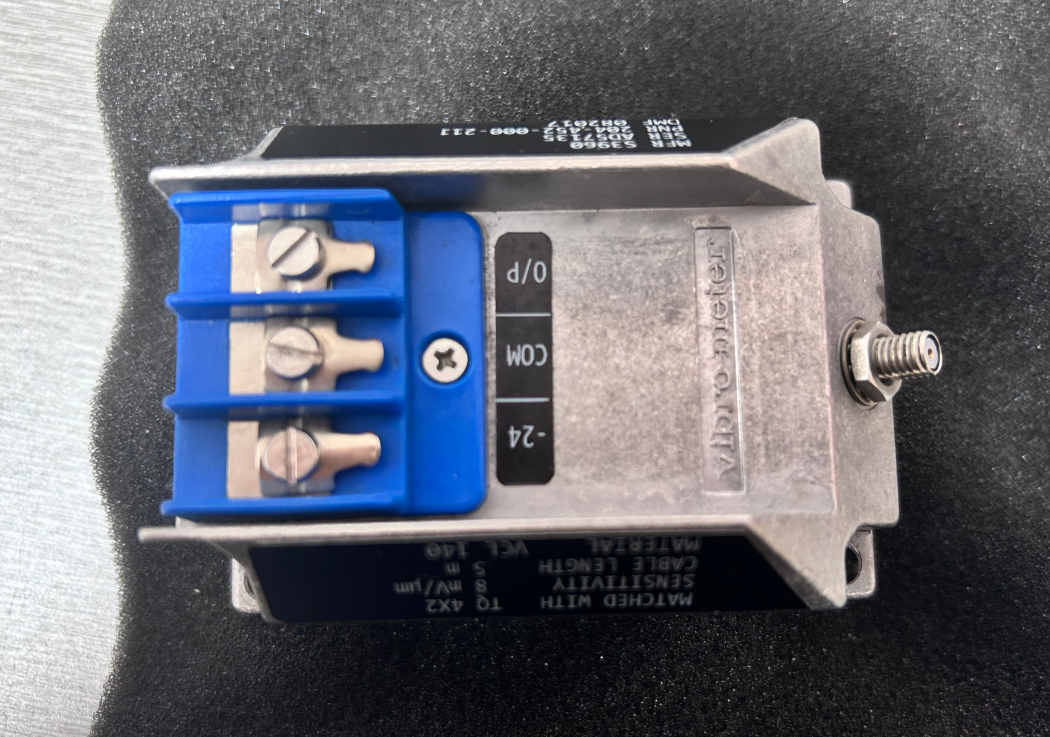

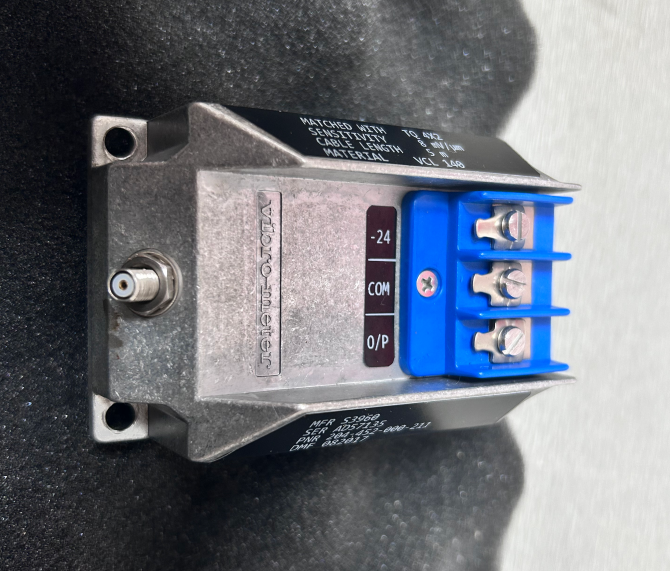

IQS452 204-452-000-021

IQS452 204-452-000-021Yüksek performanslı bir sinyal kondisyoneridir ve öncelikle dönen makinelerde kritik titreşim izleme uygulamaları için tasarlanmıştır.Uyumlu sensörlere bir tahrik sinyali sağlayan ve boşluk ölçümü için gerekli olan elektromanyetik alanı üreten entegre yüksek frekanslı osilatör / demodülatöre sahiptir.

TQ402 veya TQ412 temassız sensörlerle eşleştirildiğinde, tamamen değiştirilebilir bileşenlerle tam, kalibre edilmiş bir girdap akımı yakınlık ölçüm sistemi oluşturur.Sistem, hareketli makine bileşenlerinin göreceli yer değiştirmesini temassız olarak ölçmeyi sağlar., sensör sondası ucu ile hedef arasındaki mesafeye orantılı bir voltaj veya akım sinyali çıkarır (örneğin bir makine şafti).

• Minimum boşluk voltajı: -1.6 V
• Maksimum boşluk voltajı: -17,6 V
• Dinamik aralığı: 16 V
• Çıkış impedansı: 500 Ω
• Kısa devre akımı: 45 mA
• Besleme voltajı: -20 V'den -32 V'ye kadar
• Besleme akımı: 13 ± 1 mA (max. 25 mA)
• Giriş kapasitesi: 1 nF
• Giriş indüktansi: 100 μH

• Yüksek hassasiyetli ölçüm: Saldırgan akım prensibine dayanan mikron seviyesinde yer değiştirme ölçümü elde eder
• Olağanüstü güvenilirlik: Yüksek kaliteli bileşenler ve sert endüstriyel ortamlar için uygun ekstrüde alüminyum koruma özellikleri
• Esnek yapılandırma: yapılandırılabilir ölçüm aralığı ve hassasiyeti; akım veya voltaj çıkışını destekler
• Patlama geçirmezlik sertifikası: Patlama olasılığı yüksek ortamlarda kullanım için çift ATEX ve CSA sertifikası
• Bileşenler birbirini değiştirebilir: Tüm sistem bileşenleri tamamen değiştirilebilir, bakımı kolaylaştırır
• Geniş sıcaklık uyarlanabilirliği: -30°C'den +70°C'ye kadar çalışma sıcaklık aralığı
• Uzun mesafe sinyal iletimi: Akım çıkış modu uzun mesafe sinyal iletimini destekler.
• Tahmin edici bakım desteği: Döner makinelerin titreşim durumunun gerçek zamanlı izlenmesi

Enerji üretimi: Buhar türbinlerinin, gaz türbinlerinin, jeneratörlerin ve rüzgar türbinlerinin titreşim izleme

Petrol ve Gaz: Kompresörlerin, pompaların ve boru hatlarının titreşim analizi ve izlenmesi

Üretim: Elektrikli motorlar, vites kutuları ve fanlar gibi kritik ekipmanların sağlık yönetimi

Taşımacılık: Uçak motorlarının test edilmesi ve demiryolu rulmanlarının izlenmesi

Döner makineler: Turbo-kompresörler, hidrolik türbinler, AC jeneratörleri vb.

Gazla çalışan bir elektrik santrali, gaz türbinlerinin akım titreşimini ve eksenel hareketini gerçek zamanlı olarak izlemek için TQ 412 yakınlık sensörleriyle birlikte IQS 452'yi (modelle 204-452-000-021) kullanır.

Sistem, 8 mV/μm'lik yüksek hassasiyetli bir gerilim sinyali verir ve üç telli bir yapılandırma yoluyla DCS'ye bağlanır.operasyon ve bakım ekibinin anormal titreşim eğilimlerini erken tespit etmesini ve planlanmamış kapatmaların önlenmesini sağlar.

IQS 452 (204-452-000-021) hangi çıkış türlerini destekler?

Bu model, -1.6 V'den -17.6 V'ye kadar çıkış aralığı ve 16 V dinamik aralığı olan bir gerilim çıkışı (3 tel yapılandırması) kullanır.IQS 452 serisi ayrıca bir akım çıkışı (2 tel) yapılandırmasını destekler, sipariş gereksinimlerine göre seçilebilir.

IQS 452 ile hangi sensörler kullanılabilir?

IQS 452, öncelikle TQ 402 veya TQ 412 temas dışı yakınlık sensörleri ile birlikte kullanılmak üzere tasarlanmıştır.

Sistemin toplam uzunluğu nasıl belirlenir?

Toplam sistem uzunluğu (TSL), sensörün bütün kablo uzunluğunun ve uzatma kablosunun toplamıdır. 204-452-000-021 5 m toplam sistem uzunluğu olarak yapılandırılmıştır.Asgari TSL gereksinimi 4'tür..4 m 5 m bağlantı için ve 8.8 m 10 m bağlantı için.

Garanti süresi nedir?

Standart endüstriyel garanti: 12 ay; uygun bir kurulum ve aşırı yüklenme olmadan, ürünün 5-10 yıllık bir kullanım ömrü vardır.
