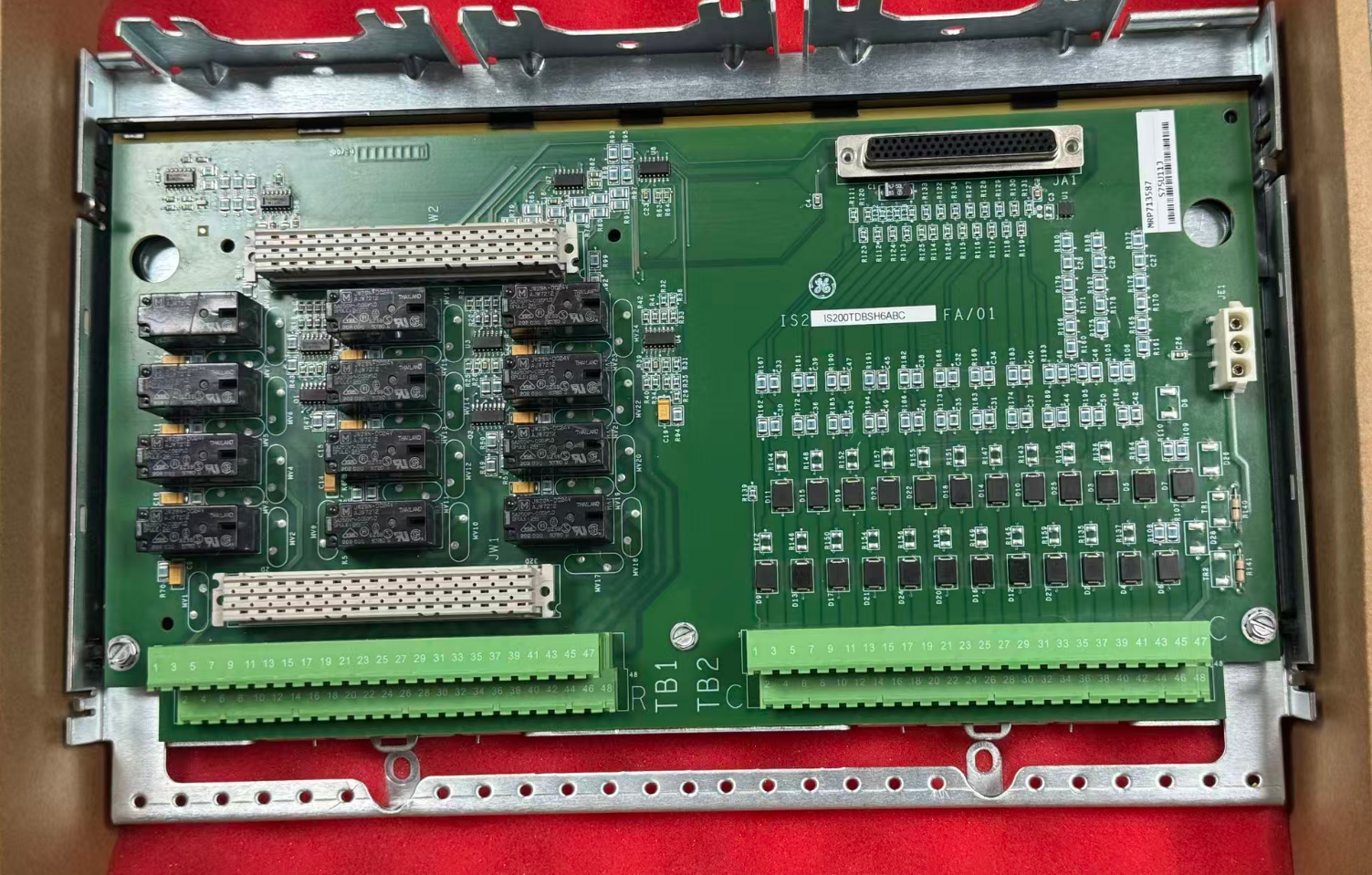

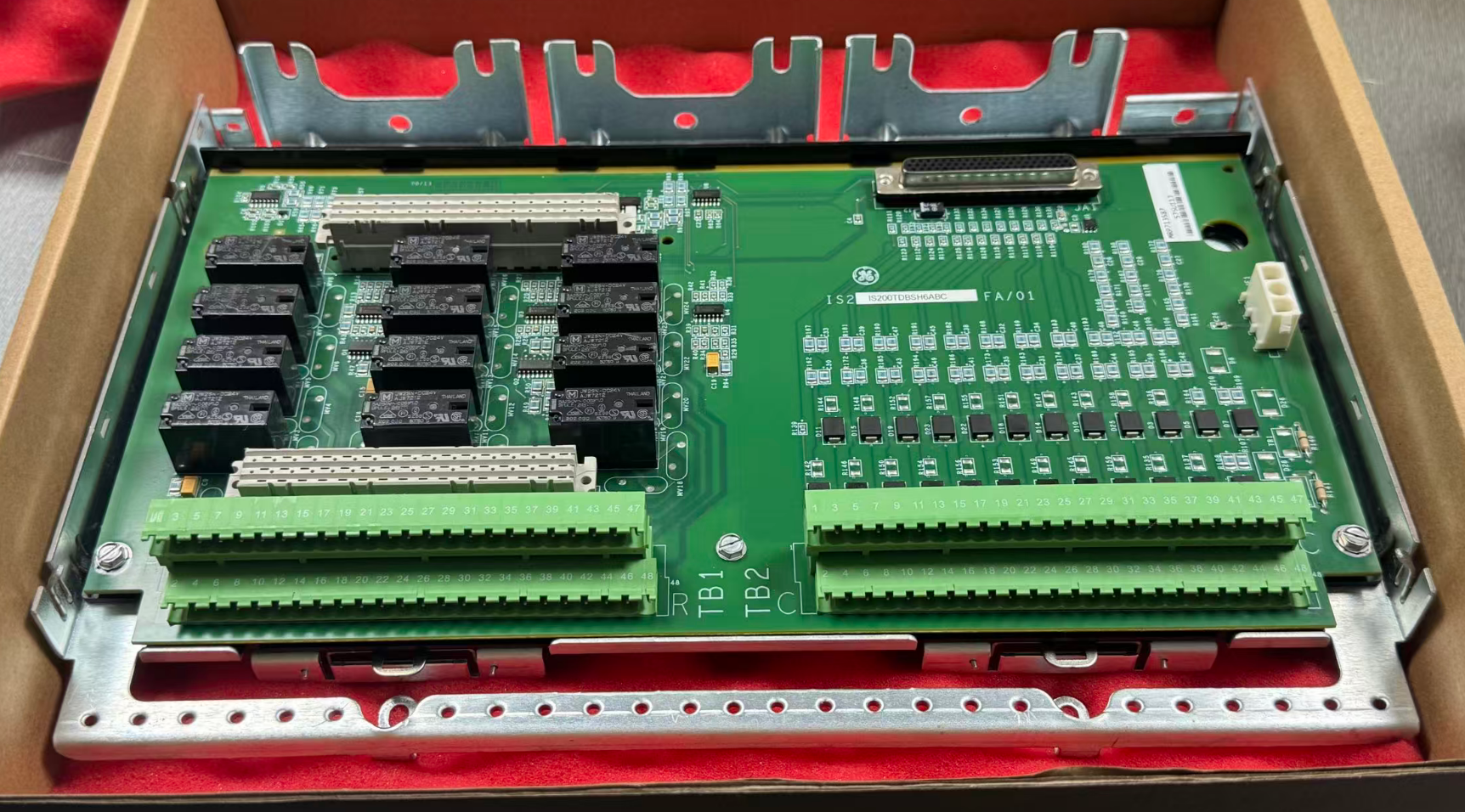

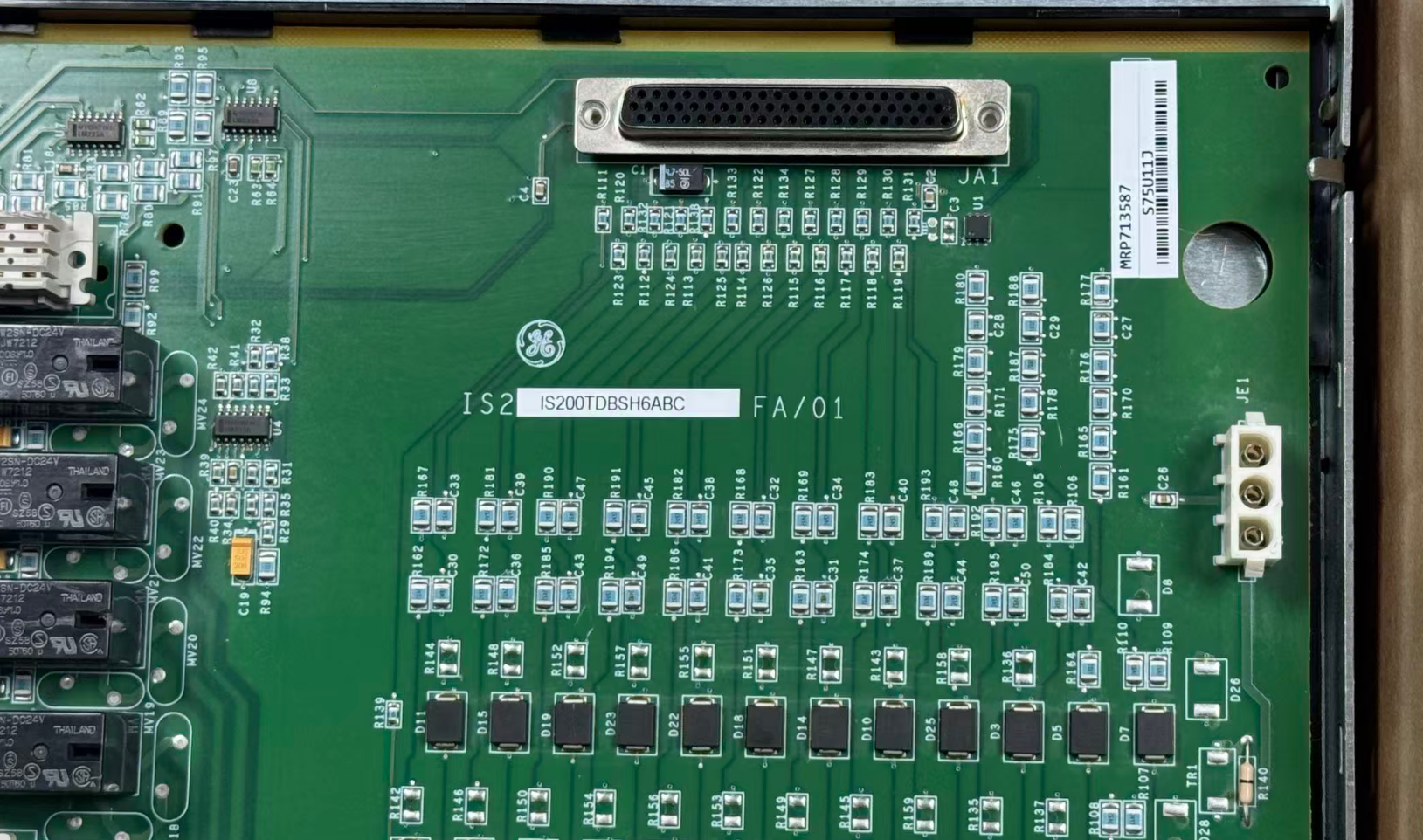

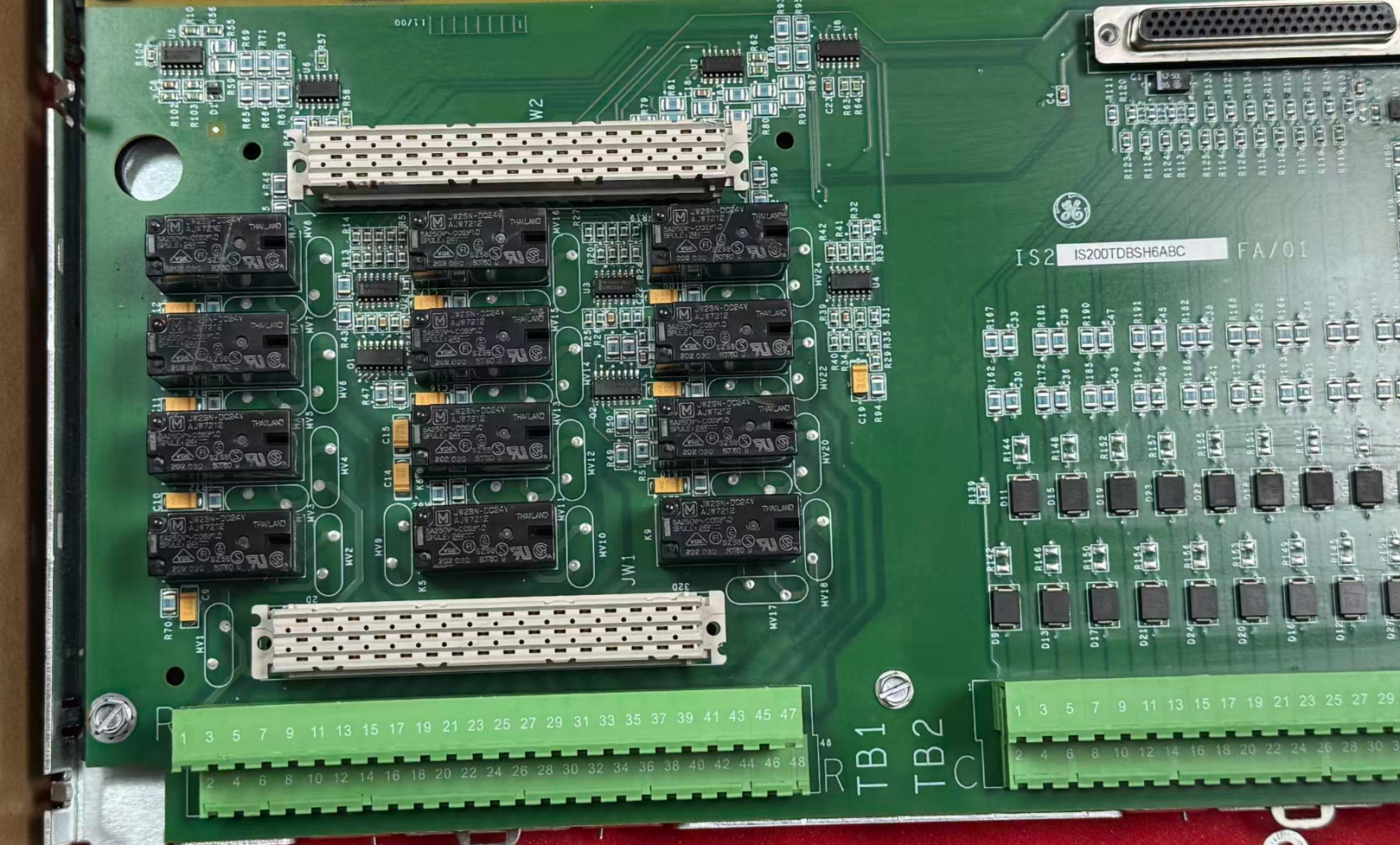

IS200TDBSH6A GE Mark VI Ayrı G/Ç Simpleks Terminal Kartı

GE IS200TDBSH6A, Ayrılıklı Basit Bir Terminal Kartıdır. Fiziksel bir arayüz olarak hareket ederek, çeşitli alan tabanlı ayrık sensörlerden (basınç anahtarları gibi, basınç anahtarları gibi) mantıksal sinyalleri bağlar.sıcaklık anahtarları, ve valf konum sinyalleri) kontrol sistemine.Kontrolörün mantıksal komutlarını, solenoid valfleri ve kontaktörler gibi harici aktüatörleri çalıştırmak için yerleşik röleler aracılığıyla kuru temas çıkışlarına dönüştürür..

Bu model, TMR (Üçlü Modüler Redundant) sürümü olan TDBTH6A'nın basit bir karşılığıdır ve güvenlik açısından kritik olmayan BOP (Bitki Denge) ve yardımcı devreler için tasarlanmıştır.Model sonek "6A" kritik.; 125V DC uyumluluğunu gösterir, özellikle 125V geçici için tasarlanmış voltaj bölücülerini ve metal oksit varistörlerini (MOV'leri) içerir - 24V versiyonundan ayırt eder (artı "H2A").

• Giriş Kanalları: 24 kanal, grup olarak izole edilmiş (kuru temas uyumlu)
• Giriş ıslatma voltajı: 100-145 V DC (nominal 125 V DC)
• Çıktı kanalları: 12 Form-C SPDT rölesi
• Bağlantı değerlendirmesi: 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
• Mantıksal Güç: +5 V DC (PDIO paketinden)
• Alan Gücü: Dış 125 V DC (kullanıcı tarafından sağlanır)
• İzolasyon Voltajı: 1500 Vrms (kanaldan arka plana)
• Çalışma sıcaklığı: -30°C - +65°C
• Nitelikli Nem: 5-95% RH (kondensasyon olmayan)
• Montaj: DIN ray veya düz yüzey montajı

GE-EX2000.pdf

• TMR sürümüne basit bir alternatif olarak hizmet veren bu model, kritik olmayan döngülerde TMR donanımına olan ihtiyacı ortadan kaldırır.TMR sürümü ile karşılaştırıldığında maliyetleri yaklaşık% 50 oranında azaltırken aynı zamanda dolap maliyetlerini ve yedek parça stoklarını düşürür.
• Elektrik santrallerinde yaygın olarak bulunan 125V DC alan cihazlarını doğrudan destekler, dış sinyal dönüştürücülerine olan ihtiyacı ortadan kaldırır ve sistem mimarisini basitleştirir.
• Tasarım, yüksek düzeyde entegrasyon yerine ayrık bileşenler kullanır ve gelecekteki bakım ve belirli bileşenlerin değiştirilmesi için daha fazla esneklik sunar.
• Geniş bir endüstriyel sıcaklık aralığı için tasarlanmıştır, elektrik santrallerinin sert çalışma ortamlarına dayanır.Yüksek güvenilirlik ve dayanıklılık sağlamak.
• Çevrimiçi sıcak değişimi destekliyor ve kanal türlerini otomatik olarak tanımlamak için yüklü EEPROM'u kullanıyor ve herhangi bir terminal bloğunu sadece yaklaşık 3 dakika içinde değiştirmeyi sağlıyor.

1. Kimyasal korozyondan veya fiziksel hasardan kaynaklanan devre kartı kısa devrelerinin önlenmesi için düzenli olarak uyumlu kaplamanın bütünlüğünü kontrol edin
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Dolayısıyla, ekipmanın bakım için durduğu zaman,En iyi ısı dağılımı ve yalıtım performansını sağlamak için DIN ray klipleri veya montaj vidalarının sıklığını kontrol edin ve tahta yüzeyinden birikmiş tozları kaldırın.

Büyük bir kombinasyon döngüsü elektrik santralinde, mühendislik ekibi, yüksek frekanslı gürültünün yanlış kapanma alarmlarını tetiklemesini önlemek için çekirdek I / O terminalini IS200TDBTH6A modeline yükseltti.

Birimin üstün donanım filtreleme ve 12V RMS AC voltaj bastırma yetenekleri sayesinde, yüksek frekanslı gürültü etkili bir şekilde izole edildi ve sinyal iletim doğruluğu% 100'e yükseltildi.

Güncelleme sonrasında, tesis sadece yanlış alarmlardan kaynaklanan planlanmamış kapanma riskini ortadan kaldırmakla kalmadı, aynı zamanda istikrarlı röle çıkışları sayesinde yardımcı ekipmanların üzerinde de hassas bir kontrol sağladı.Birimin genel operasyonel verimliliğini ve güvenliğini önemli ölçüde artırmak.
