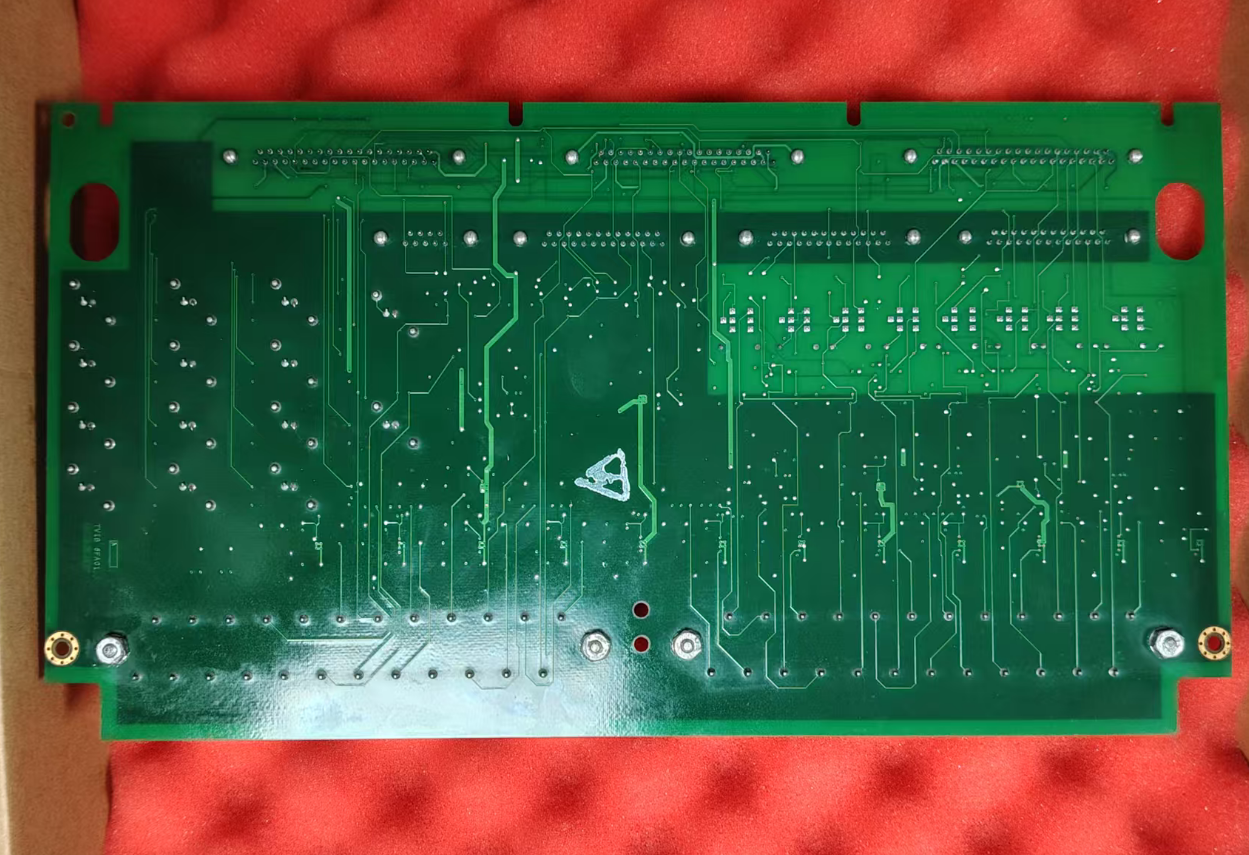

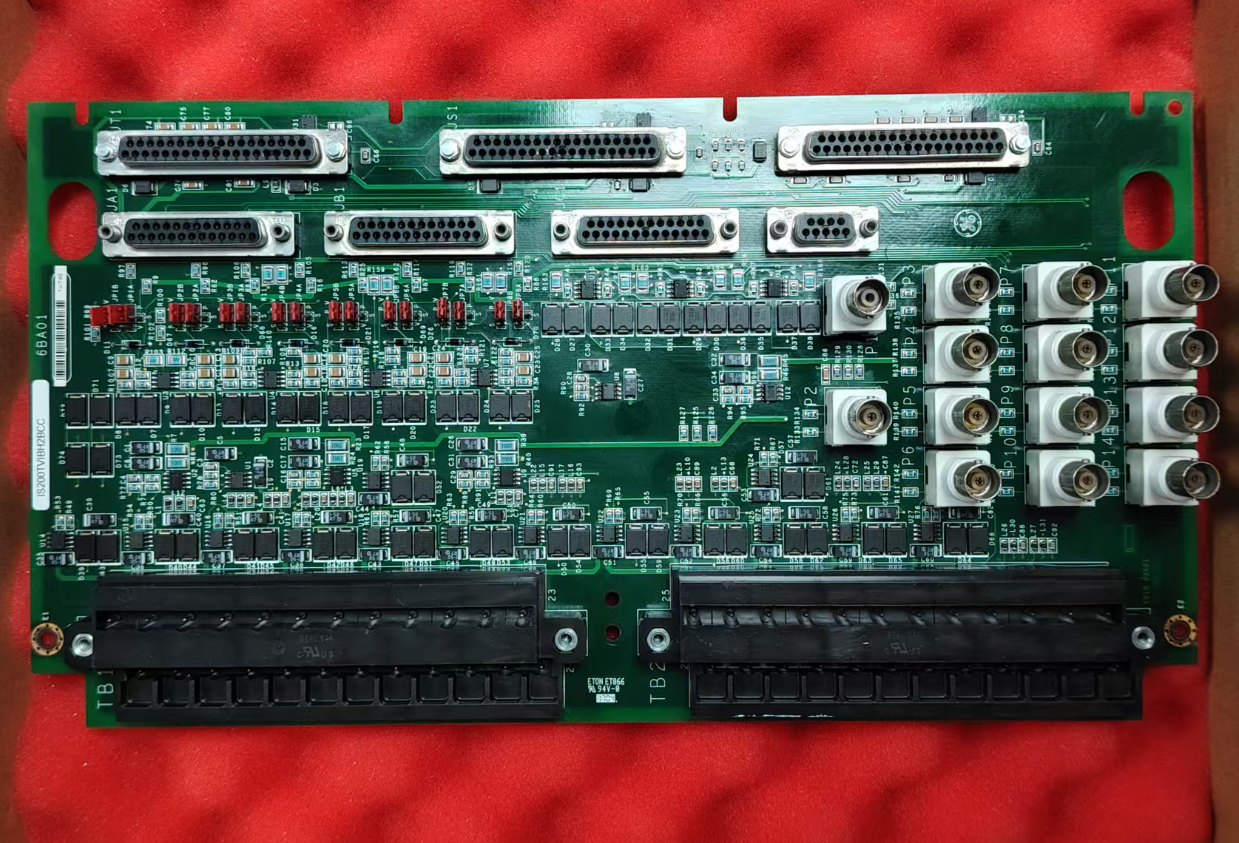

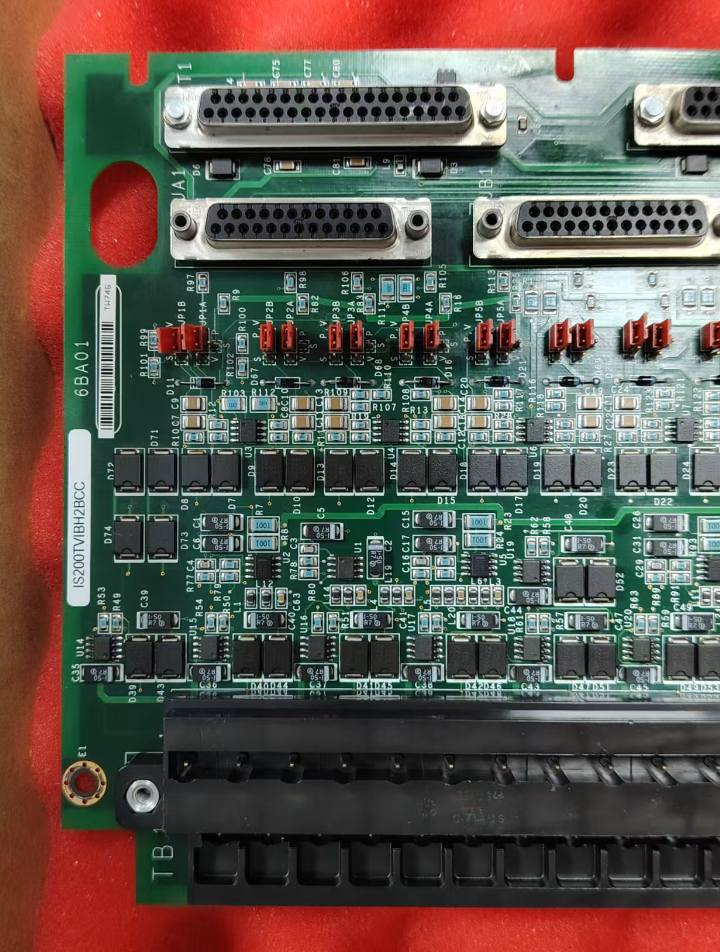

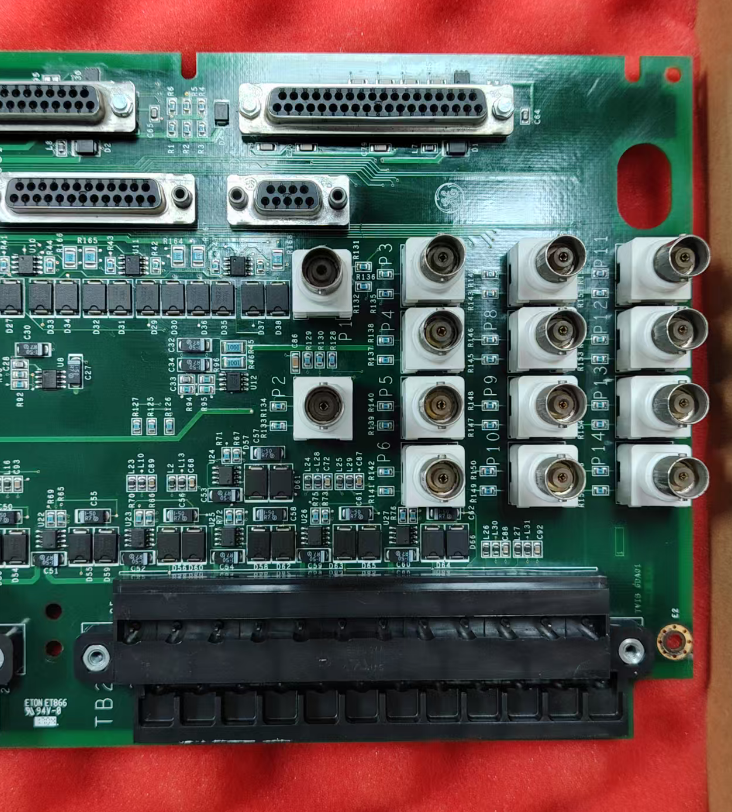

IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Menşe yeri Amerika
Marka adı GE
Sertifika Certificate of Origin
Model numarası IS200TVIBH2B
belge GE Mark VI.pdf
Min sipariş miktarı 1 adet
Fiyat $1900
Ambalaj bilgileri Orijinal kutu ambalajı
Teslim süresi 5-7 gün
Ödeme koşulları T/T
Yetenek temini 1-99 adet / 3-5 gün
Ürün ayrıntıları
Marka GE Warer-Proof Seviyesi IS200TVIBH2B
Dielektrik Dayanımı Mark VI Mevcut derecelendirme 1900 $
Durum Stokta var Menşei Amerika
Kurşun zamanı 3-5 iş günü Koruma Seviyesi 1 Yıl
Ağırlık 1kg
Mesaj bırakın
Ürün Açıklaması
IS200TVIBH2B GE Mark VI titreşim terminal tablosu
IS200TVIBH2B, General Electric (GE) tarafından tasarlanan ve üretilen bir titreşim sinyali terminal kartıdır. GE Mark VI / Mark VIe serisi türbin kontrol sistemlerinin önemli bir bileşenidir.Titreleme izleme sistemi için donanım arayüzü olarak hizmet veren, buhar türbini jeneratör ünitelerinin titreşim durumunun kesin izlenmesini ve korunmasını sağlayan sensörleri ana kontrol modülüne bağlar.
Mark VI titreşim analizi sisteminde, IS200TVIBH2B tipik olarak IS200VVIB kartıyla birlikte çalışır.Bu kart aynı serinin en fazla üç VVIB kartına bağlanabilirTMR (Üçlü Modül Redundansi) sistem yapılandırmasında, tek bir TVIB kartı üç VVIB kartına bağlanabilir.
IS200TVIBH2B'nin temel işlevi, dönen makine enstrümantasyonu, işleme sinyal koşullaması, veri işleme,ve diğer modüllerle iletişimÇoklu titreşim probları ve hızlandırıcılar için ana bitiş noktası olarak hizmet eder ve analog sinyalleri GE Mark VIe veya uyumlu izleme sistemine yönlendirir.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Temel Özellikler
  • Ürün Türü: Vibration Terminal Board
  • Serisi: Mark VI
  • Giriş Voltajı: 24 V DC
  • Çalışma sıcaklığı: -40°C - +70°C
  • Depolama sıcaklığı: -40°C - +85°C
  • Titreleme I/O portları: 8
  • Toplam I/O kanalları: 16
  • Giriş Türü: Analog
  • Giriş aralığı: 0 ila 10 V
  • Doğruluk: 0.1%
  • Açıklama: 12 bit
  • Örnekleme Hızı: 100 kHz
  • İletişim arayüzü: RS485
Ürün Özellikleri
Marka Adı General Electric
Model IS200TVIBH2B
Katalog Mark VI
Brüt Ağırlık 2.2 lbs / 35.2 oz / 1kg
Paketin Boyutu 16cm x 16cm x 12cm
Doğum Ülkesi ABD
HS kodu 8537101190
Önderi Zamanı Depoda
Nakliye Limanı Xiamen
Ödeme T/T
Satış Fiyatı 1900 dolar.
Garanti 12 ay
İşleme süresi 3-5 iş günü
Kurye Ortakları DHL, UPS, TNT, FedEx ve EMS
Vaka Çalışması
Tek çekim endüstriyel buhar türbini içeren bir uygulamada,IS200TVIBH2B terminal kartı, türbinin ön ve arka rulman korumalarına monte edilmiş X/Y eksenli titreşim problarını bağlamak için kullanılır.Rotorun titreşim sinyallerini gerçek zamanlı olarak alıyor ve verileri Mark VI kontrol sistemine aktarıyor.
titreşim amplitudaları önceden belirlenmiş alarm eşiğini aştığında, sistem operatörü uyarır; titreşim daha da kötüleşip çıkış eşiğine ulaşırsa, koruma mantığı tetiklenir.ve türbin bir elektronik hareket cihazı (ETD) ile derhal kapatılır, böylece rotor ve stator bileşenleri arasındaki sürtünmeyi önler ve felaket bir arıza önler.
Vibration monitoring system application diagram
Kurulum Önlemleri
Güvenli Kurulum Terminal panelin kabinin içinde sağlam bir şekilde yerleştirildiğinden emin olun. titreşimden kaynaklanan gevşemesini önlemek için tüm montaj vidaları belirtilen tork'a sıkıştırılmalıdır.
Kablo Seçimi Titreşim sinyalleri için korumalı bükülmüş çiftli kablo kullanılmalıdır.
Kablo İzolaması Yüksek voltajlı alan kabloları ile düşük voltajlı titreşim sinyali kabloları arasında, endüktif çiftleşmeyi önlemek için yeterli yalıtım sağlanmalıdır.
Yerleştirme Özellikleri Kablo kalkanı, kontrol modülü için belirtilen eşiği geçmeyen toplam döngü impedansının olmasını sağlamak için terminal kartındaki belirlenmiş topraklama noktasında sona erdirilmelidir.Kalkan, sadece sinyal kaynağı ucunda veya sistem tasarım belgelerinin gerektirdiği şekilde toprak döngüsünden kaçınmak için topraklanmalıdır..
Havalandırma ve Isı Dağıtımı Modülün çevresinde en az 30 mm havalandırma boşluğu korunmalıdır.
Kurulum sonrası test Kurulumdan sonra, sinyal kabloları ile kabin şasi arasında kısa devre olmadığından emin olmak için nokta noktası elektrik sürekliliği testleri yapılmalıdır.
Alan Kablolama Etiketleme Tüm alan kabloları, vida terminallerine bağlanmadan önce devre diyagramına göre etiketlenmelidir.
Bakım yöntemleri
Çevrimiçi Test Mark VI sistemi, titreşim izleme döngüleri de dahil olmak üzere koruma sistemlerinin çevrimiçi işlevsel testlerini destekler.Birim çalışırken alarm ve hareket mantığının bütünlüğünün doğrulanmasına izin verir.
Durum İzleme HMI (İnsan-Makine Arayüzü) operatör istasyonu aracılığıyla, operatörler titreşim seviyeleri, 1X titreşim amplitudu ve faz açısı gibi gerçek zamanlı bilgileri görebilir, trend analizi yapabilir,ve öngörüsel bakım uygula.
Yanlış Teşhis Sistem sensör bağlantıları kesildiğinde, güç kesintileri veya menzil dışı sinyaller gibi anormallikleri tespit ettiğinde,bakım personelinin sorunu hızlıca belirlemesine yardımcı olmak için HMI'de özel alarm mesajları üretilir..
Sıkça Sorulan Sorular
IS200TVIBH2B kalibrasyon gerektirir mi?
Bu kartın herhangi bir potansiyometre yok ve kalibrasyon gerektirmiyor.
IS200TVIBH2B, Mark VIe serisinin tüm kartlarıyla uyumlu mu?
VVIB kartı hariç, bu kart Mark VIe serisinin diğer kartlarıyla uyumlu değildir.
IS200TVIBH2B hangi varlık hızlarını destekler?
3000 ila 3600 rpm arasında değişen şaft hızlarını destekler.
