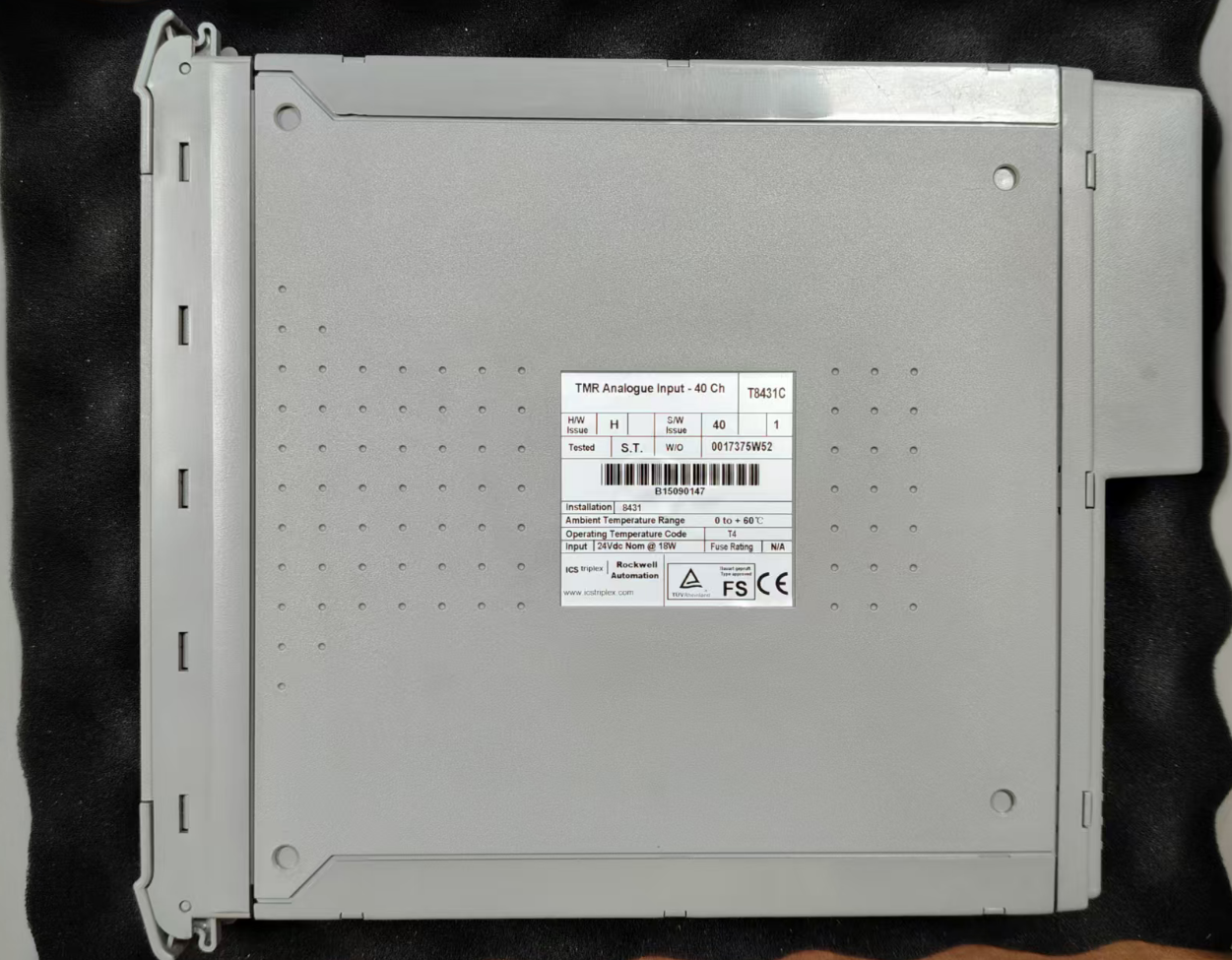

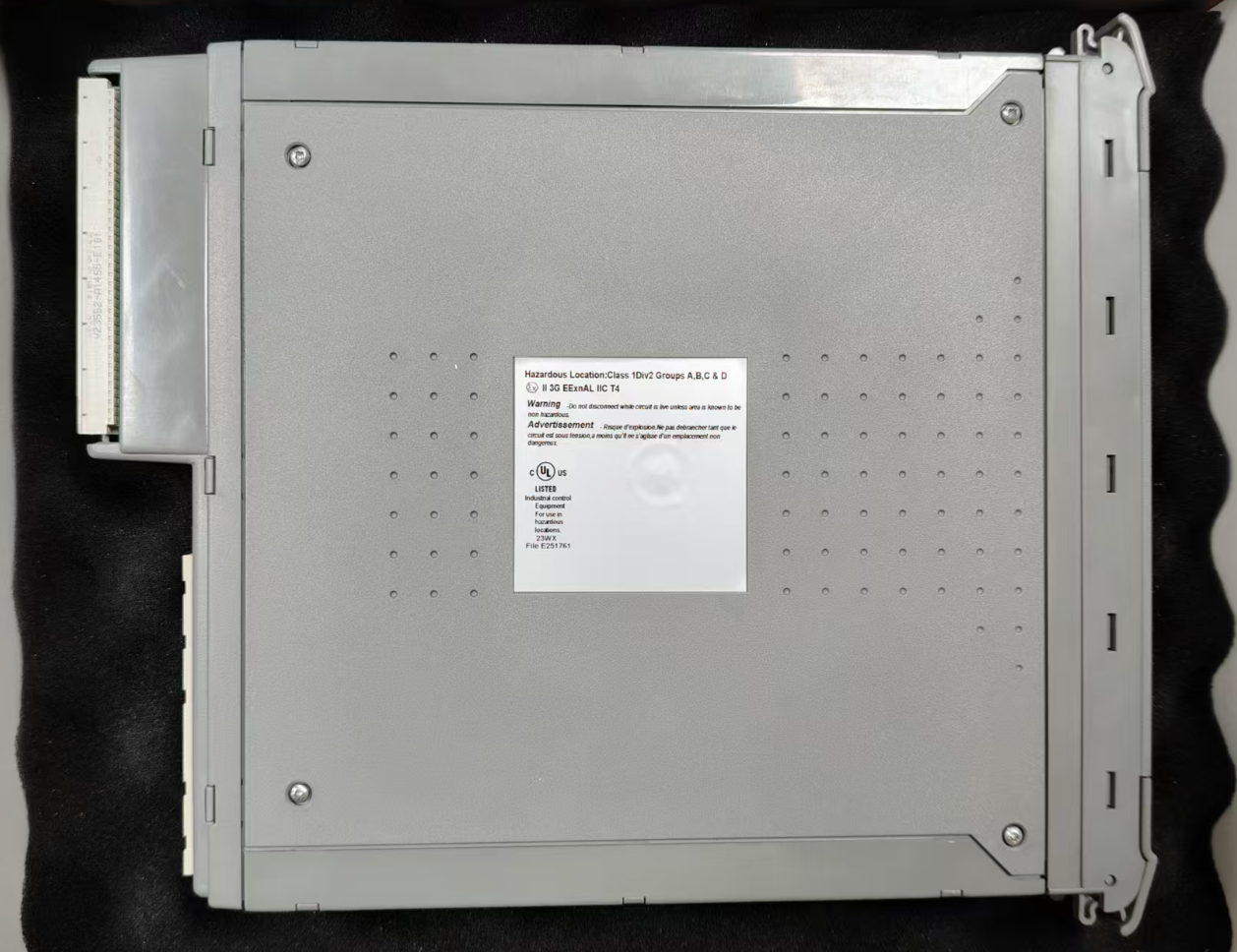

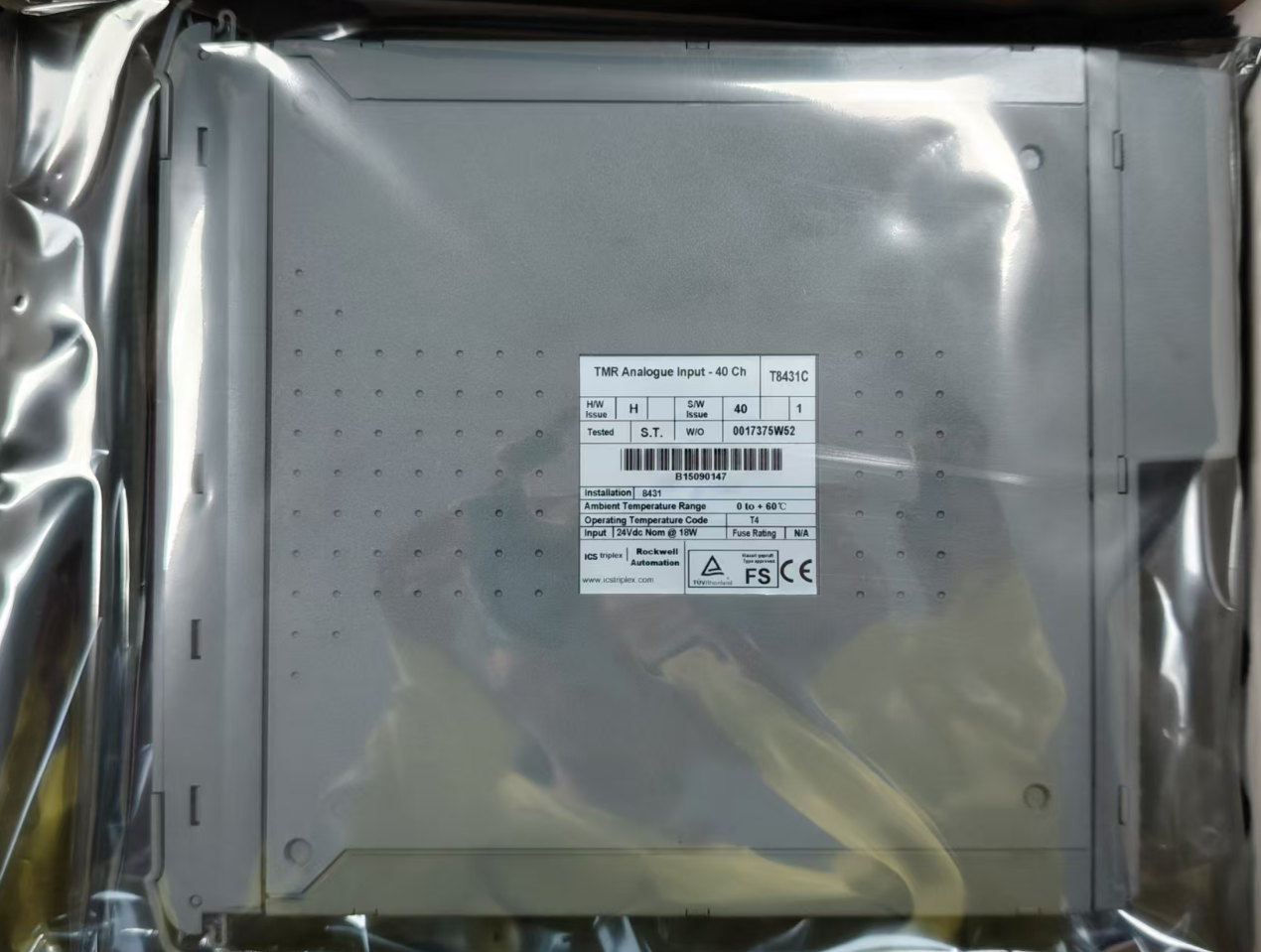

T8431C Invensys Triconex

T8431C, Trusted TMR serisinin temel I/O modülüdür. Özellikle güvenlik açısından kritik endüstriyel kontrol sistemleri için tasarlanmıştır.Bu modül, son derece yüksek sistem güvenilirliği gerektiren uygulamalar için özellikle uygundur., örneğin Güvenlik Enstrümantlı Sistemleri (SIS), Acil Durdurma Sistemleri (ESD) ve Alev ve Gaz Algılama Sistemleri (F&G).

Modülün birincil işlevi alanın analog sinyallerini doğru bir şekilde elde etmek ve güvenilen sisteme ait TMR denetleyiciye güvenli ve güvenilir bir şekilde aktarmaktır.24 Vdc endüstriyel güç kaynağı ile çalışan, modül esnek yapılandırma seçenekleri sunar ve hem akım sinyalleri (örneğin 4-20 mA sıcaklık, basınç ve akış verici) hem de voltaj sinyalleri destekler.

• Ürün Türü: Güvenilir TMR Analog Giriş Modülü
• Serisi: Güvenilir TMR Serisi
• Girdi Kanal sayısı: 40 kanal
• Giriş sinyali türü: 0-22 mA akım / 0-6 VDC voltajı
• Örnekleme Güncelleme Zamanı: 0,5 ms
• Çözünürlük: 3.9 μA (1/256 mA)
• Ölçüm Doğruluğu: Tam ölçekten %1 ±
• Kalibrasyon Doğruluğu: 0.03%
• Çalışma Voltajı: 20-32 VDC
• Güç tüketimi: Yaklaşık olarak 15-18 W
• Çalışma sıcaklığı: -5°C'den +60°C'ye (bazı modeller -40°C'den +70°C'ye destek verir)
• Depolama sıcaklığı: -25°C - +70°C
• Nitelikli Nem: 10% ila 95% RH (kondensasyon olmayan)
• İzolasyon Voltajı: 2500 Vrms
• Koruma derecesi: IP20
• Montaj: 19 inçlik raf montajı (4TE yuvası)
• Güvenlik Sertifikası: SIL 3 (IEC 61508)

1. Alan kablosunun kurulu ve düzgün bir şekilde yerleştirildiğinden emin olun.
2. Modül üzerindeki çıkartma kilidini serbest bırakmak için serbest bırakma anahtarını kullanın, kilit tamamen açık olduğundan emin olun
3. Ejeksiyon tutun ve dikkatlice hedef yuvasına modülü yerleştirin
4. Modülü tamamen yerine itmek için modülün yüz plaka üst ve alt basın
5. Modül çıkartıcısını kapat ve kilitli konuma girmesini sağla.

Elektrik santrallerinde, T8431C, gaz türbinleri ve buhar türbinleri için aşırı hız koruma sistemlerinde, ayrıca kazanlar için güvenlik kilitleme sistemlerinde kullanılır.Modül dönme hızı gibi kilit parametreleri izler.Eğer herhangi bir parametre güvenli aralığı aşarsa, ekipman hasarını ve kişisel yaralanmayı önlemek için derhal kapatma koruma mekanizmasını tetikler.

T8431C ne tür giriş sinyallerini destekler?
T8431C, 0-22 mA akım girişleri ve 0-6 VDC voltaj girişlerini destekler ve 0-10 V, 0-20 mA ve 4-20 mA gibi çeşitli standart endüstriyel sinyal aralıkları için yapılandırılabilir.

T8431C sıcak değişimi destekler mi?
Evet. T8431C sıcak değişim işlevini destekler. Yoldaş Slot veya SmartSlot yapılandırmalarında, arızalı modüller sistem çalışırken, duraklama süresi gerekmeden değiştirilebilir.

T8431C için kalibrasyon döngüsü nedir?
Giriş kanallarında her iki yılda bir kalibrasyon kontrolü yapılması önerilir.
