ICS Triplex T9100 İşlemci Modülü

Ürün:ICS Triplex T9100 İşlemci Modülü

Ürün Genel Görünümü

İşlemci Temel Birimi

Bir işlemci taban birimi üç işlemci modülüne kadar yer verir:

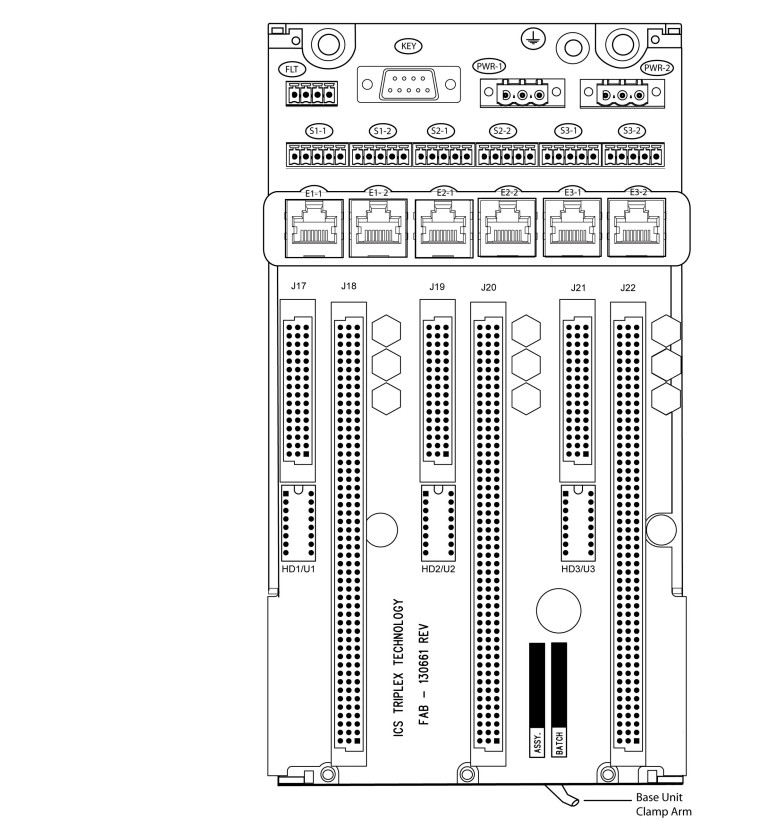

Dış Ethernet, Seri Veriler ve Güç Bağlantıları İşlemci taban biriminin dış bağlantıları şunlardır:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

Güç bağlantıları üç modülü de fazladan güçle besler, her işlemci modülünün her biri iki seri portu ve iki Ethernet portu bağlantısı vardır.KEY konektörü üç işlemci modülünü de destekler ve Program Etkinleştir anahtarı yerleştirilmedikçe uygulamaya erişimi önlemeye yardımcı olur.

Seriel İletişim Portları Serial portlar (S1-1 ve S1-2; S2-1 ve S2-2; S3-1 ve S3-2) kullanıma bağlı olarak aşağıdaki sinyal modlarını destekler: • RS485fd:Göndermek ve almak için farklı otobüslere sahip dört telli tam çift katmanlı bir bağlantıBu seçim, denetleyici 3. bölümde belirtilen isteğe bağlı dört tel tanımını kullanarak bir MODBUS Master olarak hareket ettiğinde de kullanılmalıdır.3.3 MODBUS-over-serial standardının. • RS485fdmux: Yayınlama bağlantılarında üç-duruşlu çıkışlarla dört telli tam-dupleks bir bağlantı.Bu denetleyici dört tel otobüsünde bir MODBUS kölesi olarak hareket ettiğinde kullanılmalıdır. • RS485hdmux: Üstat köle veya köle kullanımı için uygulanabilir iki tel yarı dupleks bağlantı. Bu, MODBUS-over-serial standardında gösterilmiştir.

İşlemci Yedek Pil T9110 işlemci modülü, iç gerçek zamanlı saatini (RTC) ve uçucu belleğin (RAM) bir kısmını besleyen yedek pil içerir.Akü, yalnızca işlemci modülü artık sistem güç kaynaklarından beslenmediğinde güç sağlar.Bataryanın tam güç kaybı durumunda sürdürdüğü özel işlevler şunlardır: • Gerçek Zamanlı Saat - Batarya RTC çipine güç sağlar.• Korunmuş Değişkenler - Korunmuş Değişkenler için veriler, her uygulama taramasının sonunda RAM'in bir bölümünde depolanırGüç yenilenince, saklanan veriler, uygulama tarafından kullanılmak üzere saklanan değişkenler olarak atanan değişkenlere geri yüklenir.• Tespit günlüğü - İşlemci teşhis günlüğü, pil tarafından desteklenen RAM bölümünde depolanırAkü, işlemci modülünün sürekli olarak güçlendirilmesi durumunda 10 yıllık bir tasarım ömrüne sahiptir; güçlendirilmemiş işlemci modülleri için tasarım ömrü 6 aya kadar uzanır.Batarya tasarımı ömrü, sabit 25 °C ve düşük nemde çalışmaya dayanırYüksek nem, sıcaklık ve sık güç döngüleri, pilin çalışma ömrünü kısaltacaktır.

Özellikleri:

• FTA başına 40 giriş kanalı.
• Endüstri standardı alan aygıtı bağlantıları (2 tel).
• Standart DIN ray uyumluluğu.
• Basit kurulum ve bağlantı.
• 24 Vdc operasyonu.
• Giriş modüllerinin “bir çok” sıcak değiştirilmesi için SmartSlot bağlantısı.
• Kanal başına füzonlu alan güç kaynağı.
• Yerleşik ışık yayıcı diyot (LED), alan güç kaynağı bütünlüğünü gösterir.

Teslimat detayları:

Garanti: 12 ay.
Zaman: 1-2 iş günü.
Ödeme türü:T/T ve Western Union.
Kurye ortakları: DHL, UPS, TNT, FedEx ve EMS.
Teknik özellikler, kılavuzlar ve veri sayfaları: İstenirse mevcuttur.
