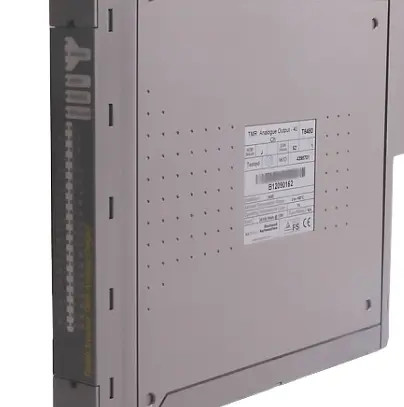

ICS Triplex T8480C Analog Çıktı

Ürün:ICS Triplex T8480C Analog Çıktı

Ürün Genel Görünümü

Ürün Genel Görünümü

Trusted® TMR 24 Vdc Dijital Çıkış Modülü, 40 saha aygıtına bağlantı sağlar.ve oy verilen çıkış kanalının her bölümünde voltajTestler ayrıca sıkışmış ve sıkışmış arızalar için de yapılır. 40 çıkış kanalının her biri için Modül içindeki Üçlü Modüler Redundant (TMR) mimarisi ile hata toleransı elde edilir.Alan aygıtının otomatik hattı izleme sağlanırBu özellik, modülün saha kablolama ve yük cihazlarında hem açık hem de kısa devre arızalarını tespit etmesini sağlar.Modül, 1 ms çözünürlükte gemideki Olaylar Sırası (SOE) raporlamasını sağlar.Çıkış durumundaki bir değişiklik bir SOE girişini tetikler. Çıkış durumları otomatik olarak Modül üzerindeki voltaj ve akım ölçümleriyle belirlenir.Bu modül tehlikeli alanlara doğrudan bağlanmak için onaylanmamıştır ve içsel güvenlik engelli cihazlarla birlikte kullanılmalıdır.

Özellikleri

• Modül başına 40 Triple Modular Redundant (TMR) çıkış noktası. • Kapsamlı, otomatik teşhis ve kendi kendine test.• Açık devre ve kısa devre alan kablolama ve yük hatalarını tespit etmek için nokta başına otomatik hat izleme. • 2500 V dürtüye dayanıklı opto/galvanik izolasyon bariyeri. • Otomatik aşırı akım koruması (kanal başına), harici sigortalar gerekmez.• 1 ms çözünürlükte gemideki Olaylar Sırası (SOE) raporlama. • Modül, özel Birlikçi (yasak) Slot veya SmartSlot (bir çok Modül için bir yedek slot) yapılandırmalarını kullanarak çevrimiçi olarak sıcak değiştirilebilir.

Ön Panel çıkış durumu Her nokta için Işık Yayıcı Diyotlar (LED) çıkış durumunu ve alan kablolama hatalarını gösterir.• Ön panel Modül durumu LED'leri Modül durumunu ve işletim modunu gösterir (Aktif)• TϋV Sertifikalı IEC 61508 SIL 3. • Çıkışlar sekiz kişilik izole gruplarda güçlendirilir.

TMR 24 Vdc Dijital Çıktı Modülü, Güvenilir Girdi / Çıktı (I / O) Modülleri yelpazesinin bir üyesidir. Tüm Güvenli I / O Modülleri ortak işlevselliği ve formu paylaşır.tüm I/O Modülleri güç sağlayan ve TMR İşlemcisi ile iletişime izin veren Inter-Module Bus'a (IMB) bağlanırEk olarak, tüm Modüller, alanın içindeki Modül özel sinyallerine bağlanmak için kullanılan bir alan arayüzüne sahiptir. Tüm Modüller Üçlü Modüler Redondan (TMR) 'dir.

1.1Alan Bitiş Birimi (FTU)

Alan Bitiş Birimi (Field Termination Unit, FTU), üç FIU'yu tek bir alan arayüzüne bağlayan I/O modülünün bölümüdür.FTU, sinyal koşullaması için gerekli olan Grup Başarısızlık Güvenli Anahtarları ve pasif bileşenleri sağlar.Güvenilen bir denetleyici veya genişletici şasiye monte edildiğinde,FTU alan bağlantısı, Şasi'nin arkasına takılan Alan I/O Kablo Montajı'na bağlanır.SmartSlot bağlantısı, HIU'dan FTU üzerinden alan bağlantılarına aktarılır. Bu sinyaller doğrudan alan bağlantısına gider ve FTU'daki I / O sinyallerinden izole olur.SmartSlot bağlantısı, Modül değişimi sırasında koordinasyon için Aktif ve Bekleme Modülleri arasındaki akıllı bağlantıdır..

1.2Alan Arayüz Birimi (FIU)

Alan Arayüz Birimi (Field Interface Unit, FIU), belirli alan I/O sinyalleri türlerine bağlanmak için gerekli olan özel devreleri içeren modülün bölümüdür.dilim başına bir tane.TMR 24 Vdc Dijital Çıkış Modülü için, FIU, 40 alan çıkışının her biri için çıkış anahtar yapısının bir aşamasını ve sigma-delta (ΣΔ) çıkış devresini içerir.İki ek ΣΔ devresi, harici alan I/O besleme voltajının isteğe bağlı olarak izlenmesini sağlar..

FIU, mantık için HIU'dan izole güç alır. FIU devresinin gerektirdiği işletim voltajları için ek güç koşullaması sağlar.25 Mbit/s seri bağlantısı her bir FIU'yu HIU dilimlerinden birine bağlar.FIU ayrıca modülün performansını ve çalışma koşullarını izlemeye yardımcı olan bir dizi gemideki “housekeeping” sinyalini de ölçer.Mevcut tüketim, gemideki referans voltajları ve panel sıcaklığı.

1.3. Host Arayüz Birimi (HIU)

HIU, Modül için Inter-Module Bus (IMB) erişim noktasıdır. Ayrıca güç dağıtımını ve yerel programlanabilir işlem gücünü sağlar.HIU IMB Backplane doğrudan bağlamak için I / O Modülü tek bölümdürHIU, çoğu yüksek bütünlüklü I/O türüne ortak ve tip bağımlı ve ürün aralığı ortak fonksiyonlara sahiptir.Üç dilim arasındaki tüm bağlantılar, dilimler arasındaki herhangi bir hata etkileşimini önlemeye yardımcı olmak için yalıtımı içerir.Her dilim, bir dilimdeki bir hatanın diğer dilimlerin çalışmasına hiçbir etkisi olmadığı için bir Hata Koruma Bölgesi (FCR) olarak kabul edilir.HIU, ailesindeki Modüller için ortak olan aşağıdaki hizmetleri sunar:: • IMB arayüzü üzerinden TMR İşlemcisi ile Yüksek Hızlı Hata Toleransı İletişim.• Gelen IMB verilerini oylamak ve gelen I / O Modülü verilerini IMB'ye dağıtmak için dilimler arasında FCR Interconnect Bus. • FIU dilimlerine galvanik olarak izole edilmiş seri veri arayüzü. • HIU devresine mantıksal güç için çift 24 Vdc şasi besleme voltajı ve güç düzenlemesinin gereksiz güç paylaşımı.• Mıknatıs olarak izole güç FIU dilimleri. • Modül durumu LED'leri için FPU'ya seri veri arayüzü. • Modül değişimi sırasında koordinasyon için Aktif ve Bekleme Modülleri arasında SmartSlot bağlantısı.• Yerel veri azaltımı ve kendi kendini teşhis etmek için Dijital Sinyal İşleme. • Modül işlevini, yapılandırmasını ve alan I / O verilerini depolamak için yerel bellek kaynakları. • Referans voltajlarını, akım tüketimini ve tablo sıcaklığını izleyen gözetim.

Özellikleri:

• FTA başına 40 giriş kanalı.
• Endüstri standardı alan aygıtı bağlantıları (2 tel).
• Standart DIN ray uyumluluğu.
• Basit kurulum ve bağlantı.
• 24 Vdc operasyonu.
• Giriş modüllerinin “bir çok” sıcak değiştirilmesi için SmartSlot bağlantısı.
• Kanal başına füzonlu alan güç kaynağı.
• Yerleşik ışık yayıcı diyot (LED), alan güç kaynağı bütünlüğünü gösterir.

Teslimat detayları:

Garanti: 12 ay.
Zaman: 1-2 iş günü.
Ödeme türü:T/T ve Western Union.
Kurye ortakları: DHL, UPS, TNT, FedEx ve EMS.
Teknik özellikler, kılavuzlar ve veri sayfaları: İstenirse mevcuttur.
