ICS Triplex T8431C Güvenilir TMR 24 Vdc Analog Giriş Modülü

ÜRÜN: ICS Triplex T8431C Güvenilir TMR 24 Vdc Analog Giriş Modülü

Ürüne Genel Bakış

Güvenilir® TMR 24 Vdc Analog Giriş modülü, 40 adet kaynak alan giriş cihazıyla arayüz oluşturur ve bu cihazların tümü için bir akım havuzu görevi görür. Her giriş kanalında kapsamlı teşhis testleri gerçekleştirilir. Hata toleransı, 40 giriş kanalının her biri için Modül içinde Üçlü Modüler Yedekli (TMR) mimarisi aracılığıyla elde edilir. Yerleşik hat izleme özelliği kullanılarak, Modül açık ve kısa devre alan kablolarını tespit edebilir. Hat izleme fonksiyonları her giriş kanalı için ayrı ayrı yapılandırılır. Modül, 1 ms çözünürlüğe sahip yerleşik Olay Sırası (SOE) raporlaması sağlar. Bir durum değişikliği bir SOE girdisini tetikler. Durumlar, kanal başına yapılandırılabilen voltaj eşikleri tarafından belirlenir. Alan voltajı ve alan dönüşü Modülün yardımcı giriş kanallarına bağlandığında, eşikler alan besleme voltajının bir oranı olarak belirtilebilir.

Özellikler • Modül başına 40 Üçlü Modüler Yedekli (TMR) giriş kanalı. • Kapsamlı, otomatik teşhis ve kendi kendine test. • Açık devre ve kısa devre alan kablolama arızalarını tespit etmek için kanal başına seçilebilir hat izleme. • 2500V darbe dayanımı opto/galvanik izolasyon bariyeri. • 1 ms çözünürlüğe sahip yerleşik Olay Sırası (SOE) raporlaması. • Modül, özel Companion (bitişik) Yuva veya SmartSlot (birçok modül için bir yedek yuva) yapılandırmaları kullanılarak çevrimiçi olarak sıcak değiştirilebilir. • Her kanal için ön panel giriş durumu Işık Yayan Diyotlar (LED'ler) giriş durumunu ve alan kablolama arızalarını gösterir. • Ön panel modül durumu LED'leri modül sağlığını ve çalışma modunu (Aktif, Beklemede, Eğitilmiş) gösterir. • TϋV Sertifikalı IEC 61508 SIL 3.

Güvenilir® TMR 24 Vdc Analog Giriş Modülü, Güvenilir giriş/çıkış (G/Ç) modülleri serisinin bir üyesidir. Tüm Güvenilir G/Ç Modülleri ortak işlevselliği ve biçimi paylaşır. En genel düzeyde, tüm G/Ç Modülleri, güç sağlayan ve Güvenilir TMR İşlemcisi ile iletişime izin veren Modüller Arası Veri Yolu (IMB) ile arayüz oluşturur. Ek olarak, tüm Modüller, alandaki modüle özgü sinyallere bağlanmak için kullanılan bir alan arayüzüne sahiptir. Tüm Modüller Üçlü Modüler Yedekli (TMR)'dir.

Tüm Yüksek Bütünlüklü G/Ç Modülleri dört bölümden oluşur: Ana Bilgisayar Arayüz Birimi (HIU), Alan Arayüz Birimi (FIU), Alan Sonlandırma Birimi (FTU) ve Ön Panel Birimi (veya FPU). Şekil 2, Güvenilir 24 Vdc Analog Giriş Modülünün basitleştirilmiş bir fonksiyonel blok diyagramını göstermektedir.

Özellikler:

• FTA başına 40 giriş kanalı.
• Endüstri standardı alan cihazı bağlantıları (2 telli).
• Standart DIN ray uyumluluğu.
• Kolay kurulum ve bağlantı.
• 24 Vdc çalışma.
• Giriş modüllerinin 'birden çoğa' sıcak değişimi için SmartSlot bağlantısı.
• Kanal başına sigortalı alan güç kaynağı.
• Alan güç kaynağı bütünlüğünün yerleşik Işık Yayan Diyot (LED) göstergesi.

Teslimat detayları:

Garanti: 12 ay.
Teslim süresi: 1-2 iş günü.
Ödeme şekli: T/T ve Western Union.
Kurye ortakları: DHL, UPS, TNT, FedEx ve EMS.
Teknik özellikler, kılavuzlar ve veri sayfaları: İstek üzerine mevcuttur.

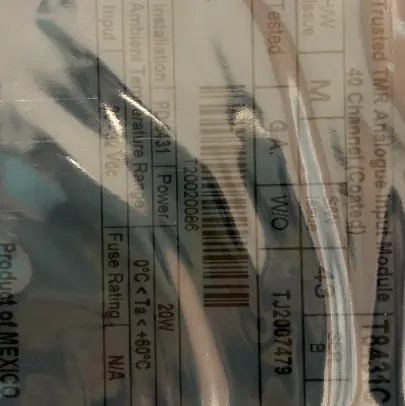

Resim:
