ICS Triplex T8312 Güvenilir TMR Genişletici Arabirim Adaptörü Birimi

Ürün: ICS Triplex T8312 Güvenilir TMR Genişletici Arayüz Adaptör Ünitesi

Ürüne Genel Bakış Bu belge, Güvenilir® Üçlü Modüler Yedekli (TMR) Genişletici Arayüz Adaptör Ünitesi T8312 hakkında genel bilgiler sağlar. Ünitenin iki versiyonu mevcuttur; biri Kontrolör Şasisindeki Güvenilir Genişletici Arayüz Modülleri ile dört Genişletici Şasi (T8312-4) arasında bağlantı sağlarken, diğeri yedi Genişletici Şasiye (T8312-7) bağlantı sağlar. Özellikler: • Kontrolör ve Genişletici Şasilerin kolayca birbirine bağlanmasını sağlar. • Ünite, Elektromanyetik Uyumluluk (EMC) için tamamen korumalıdır. • Daha küçük Güvenilir Sistemler için mevcut versiyon – dört adede kadar Genişletici Şasi. • Artırılmış güvenilirlik için kilitleme konektörleri.

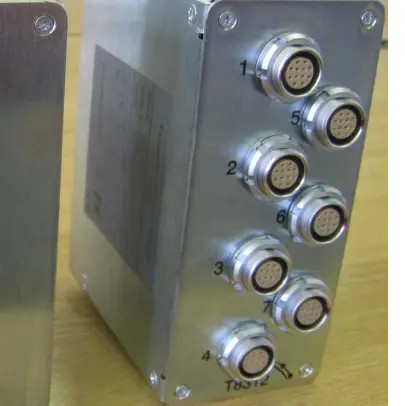

Güvenilir Genişletici Arayüz Adaptör Ünitesi T8312, dört veya yedi adet 12-pinli ODU konektöründen (Ünitenin türüne bağlı olarak), bir baskılı devre kartından (PCB), Kontrolör Şasisinde bulunan Güvenilir Genişletici Arayüz Modüllerine bağlanmak üzere tasarlanmış çift 96 yollu bir konektör tertibatına takılan 96 yollu C tipi bir konektörden oluşur. Ünite, metal bir muhafaza içinde bulunur ve Kontrolör Şasisi arka konektörlerine klipslenmek üzere tasarlanmıştır. Ünitenin bağlantısını kesmek için bir serbest bırakma düğmesi sağlanmıştır.

1, ilk Genişletici Şasiye (üç ID anahtarı 2 adresini verecek şekilde yapılandırılmıştır) bağlanır. 2, ikinci Genişletici Şasiye (üç ID anahtarı 3 adresini verecek şekilde yapılandırılmıştır) bağlanır. … 8, sekizinci Genişletici Şasiye (üç ID anahtarı 8 adresini verecek şekilde yapılandırılmıştır) bağlanır. Adresler, İşlemci Şasisi sanal adresi 1 ile mantıksal olarak uyması için 2,3,4…8 olarak ayarlanır. Sekizden fazla Şasiye ihtiyaç duyulursa, ikinci bir Genişletici Arayüz gerekir. Bu Şasilerdeki adres anahtarları da 2,3,4…8 olarak ayarlanır, ancak sanal adresler (uygulama ve tanılama tarafından görüldüğü gibi) System.INI yapılandırmasında ayarlandığı gibi 9,10,11…15'tir. ID ayarları hakkında daha fazla açıklama için PD-8300'e bakın.

Şunları tedarik ediyoruz:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

Sorgunuzu e-postayla gönderin, size en iyi fiyatı sunacağım!

ÖZELLİKLER

• Modül başına 40 TMR çıkış kanalı
• Her biri sekiz çıkıştan oluşan beş izole grup
• Altı elemanlı oylamalı çıkış dizisi
• Kapsamlı tanılama ve kendi kendine test
• İlk arıza – Arızaya Dayanıklı, İkinci arıza – Güvenli Arıza
• Kanal başına hat izleme
• Otomatik aşırı akım koruması – sigorta gerekmez
• 2500V dc Opto-İzolasyon
• Sıcak değiştirilebilir
• Her kanal için ön panel durum LED'leri
• Modül arızası ve durum göstergeleri
• IEC 61508, SIL 3 güvenlik uygulamaları
• Yerleşik 1ms çözünürlüklü Olay Sırası raporlaması
