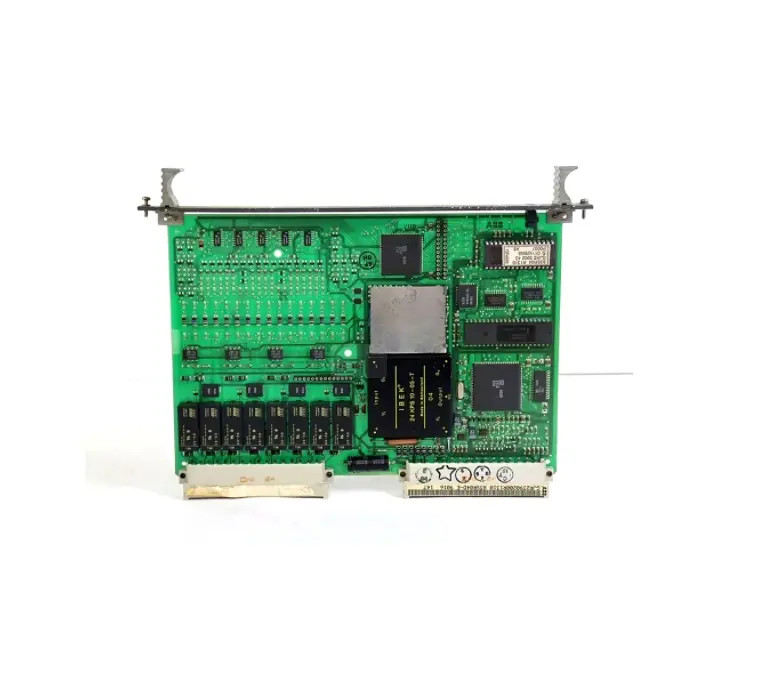

Ürün:ABB 83SR04C-E GJR2390200R1411 Kontrol Modülü

Açıklama

Açıklanan modül, çeşitli sistemlerde kullanılan çok yönlü bir kontrol modülü gibi görünüyor.İkili ve analog kontrol görevleriFarklı kontrol seviyelerinde,Sürüş kontrolü,Grup kontrolü, veBirim kontrolüAşağıda özelliklerinin, işlevlerinin ve uygulamalarının bir özet ve açıklaması bulunmaktadır:

Temel özellikleri ve işlevleri:

1. Kontrol Görevleri: Modül depolama için kullanılırprogramlarİkisini de yönetenikiliveAnalog kontrol fonksiyonlarıAşağıdakiler de dahil olmak üzere çeşitli kontrol görevlerini gerçekleştirebilir:
   • Sürücü kontrolüTek yönlü sürücüler için.
   • Sürücü kontrolüAktifler ve solenoid valfler için.
   • İkili fonksiyon grubu kontrolü(sürekli ve mantıksal kontrol gibi).
   • 3 aşamalı kontrolÇeşitli işlemler için.
   • Sinyal şartlandırmasıSinyalin doğruluğunu artırmak veya daha fazla işleme yönelik sinyalleri ayarlamak için.
2. Çalışma Modları: Modül, her biri farklı kontrol senaryolarına uygun üç farklı çalışma modunu destekler:
   • İkili kontrol modu (analog temel işlevlerle): Bu mod değişken bir döngü süresi ile çalışır ve ikili kontrol (aç/kapalı veya mantıksal durumlar) ve temel analog kontrol işlevlerini destekler.
   • Analog kontrol modu (ikili kontrol ile): Bu modda, döngü süresi sabit ve seçilebilir.
   • Sinyal koşullandırma modu: Sinyalleri değiştirmek için kullanılır, bu mod sabit bir döngü süresi ile çalışır ve sinyal işleme ile ilgili herhangi bir hatayı veya sorunu göstermek için bir "bozukluk bit" çıkarabilir.
3. Kullanıcı Programı ve Bellek: Modülün kullanıcı programıuçucu olmayan bellek (EEPROM)Program, elektrik kesintisi durumunda bile korunmasını sağlar.PDDS (Proses Veri Dağıtım Sistemi)Modülü esnek ve yeniden yapılandırılması kolay hale getiren otobüs sistemini kullanarak.
4. Otomatik Adres Atama: Modül otomatik olarak adresiniÇok amaçlı işleme istasyonu, manuel adres konfigürasyonuna gerek kalmadan kurulum ve kurulumu basitleştirir.
5. Hata Kontrolü ve Parite: Modülün, iletişim bütünlüğü için yerleşik hata kontrolü vardır. Aynı şekilde, istasyon otobüsünden alınan telgrafların parite bitlerine dayanarak hata içermeyen aktarımlarını doğrulayabilir.hata içermeyen veri aktarımını sağlamak için otobüse gönderilen telgraflara parite bitleri ekler.
6. Güç kaynağı ve voltaj: Modül bir+24 V DCİşleme voltajı ve içsel olarak süreç arayüzlerini güçlendirmek için çeşitli voltaj seviyelerini üretir (US11, US21, US31, US41).Bu voltajlar kısa devreye dayanır ve farklı güç seviyeleri arasındaki etkileşimi önlemek için tasarlanmıştır.
7. Teşhis ve Gösteriçler: Modül,LED göstergelerÖn panelde:
   • ST (Hasar): Bu ışık, modülün içinde veya modülle veri iletişiminde bir rahatsızlığı işaret eder.
   • SG (Modül Bozukluğu): Modülün içinde sorunları veya hataları gösterir.
8. ArayüzlerModül:4 donanım arayüzüBu arayüzler, endüstriyel sistemlerdeki esnek bağlantı ve işletim için tasarlanmıştır ve kontrol ve izlemeyi sağlar.

Uygulamalar:

Modül, aşağıdaki uygulamalarda çeşitli endüstriyel otomasyon ve kontrol sistemlerinde kullanılabilir:

• Sürücü Kontrolü:
  • Tek yönlü sürücülerin, aktüatörlerin ve solenoid valflerin kontrolü için, bu modül gerekli sinyal koşullaması ve kontrol mantığını sağlar.
• Sıralı ve mantıksal kontrol:
  • İkili fonksiyon grubu kontrol modu uygulamak için kullanılırsıralı mantık kontrolüya daAdım adım kontrolüretim hatları, taşıyıcılar veya montaj robotları gibi uygulamalar için idealdir.
• Sinyal Kondisyonu:
  • Modül,Sinyal şartlandırması, bu da giriş sinyallerinin denetleyiciye veya diğer işlem ekipmanlarına gönderilmeden önce doğru bir şekilde işlenmesini sağlamak için önemlidir.
• Üç Adımlı Kontrol:
  • Süreçlerin bir3 aşamalı kontrolBu modül gerekli işlevselliği sağlar (örneğin sıcaklık kontrolü, motor kontrolü veya diğer üç eyaletli sistemlerde).

Faydaları:

1. Esneklik: Farklı işletim modlarını (biner kontrol, analog kontrol, sinyal koşullaması) seçme yeteneği, modülü çok çeşitli uygulamalara ve kullanım durumlarına uyarlayabilir hale getirir.
2. Hata Yönetimi ve İletişim Bütünlüğü: Dahili parite denetimleri ve hata raporlamaLED göstergelerModülü endüstriyel ortamlarda daha sağlam hale getirerek güvenilir bir iletişim ve sistem bütünlüğünü sağlamaya yardımcı olur.
3. Entegre Olmanın Kolaylığı: Otomatik adres ayarlaması ve çok amaçlı işlem istasyonları ile uyumluluk, modülü daha büyük sistemlere entegre etmeyi kolaylaştırır, kurulum süresini ve karmaşıklığını azaltır.
4. Kompakt ve Güvenilir: Kompakt tasarımı ve sağlam teşhisleri (bozukluk göstergelerle) bu modülü, sistemin güvenilirliğinin çok önemli olduğu kritik endüstriyel ortamlar için uygundur.

Sonuç:

Bu modül güçlü ve esnek bir kontrol çözümüdür.İkili ve analog kontrol,Sinyal şartlandırması, vehata kontrolüSürücü kontrolünden dizilimsel mantığa ve sinyal koşullandırmasına kadar çeşitli endüstriyel uygulamalarda kullanılması, karmaşık otomasyon sistemleri için çok yönlü bir seçim haline getirir.Üretimde kullanılıp kullanılmadığı, işlem kontrolü veya sürücüler, aktüatörler veya sensörler üzerinde hassas kontrol gerektiren herhangi bir uygulama, bu modül güvenilir, verimli ve uyarlanabilir performans sunar.

Sipariş verileri:
83SR04-E/R1210 Sipariş numarası: GJR2390200R1210
