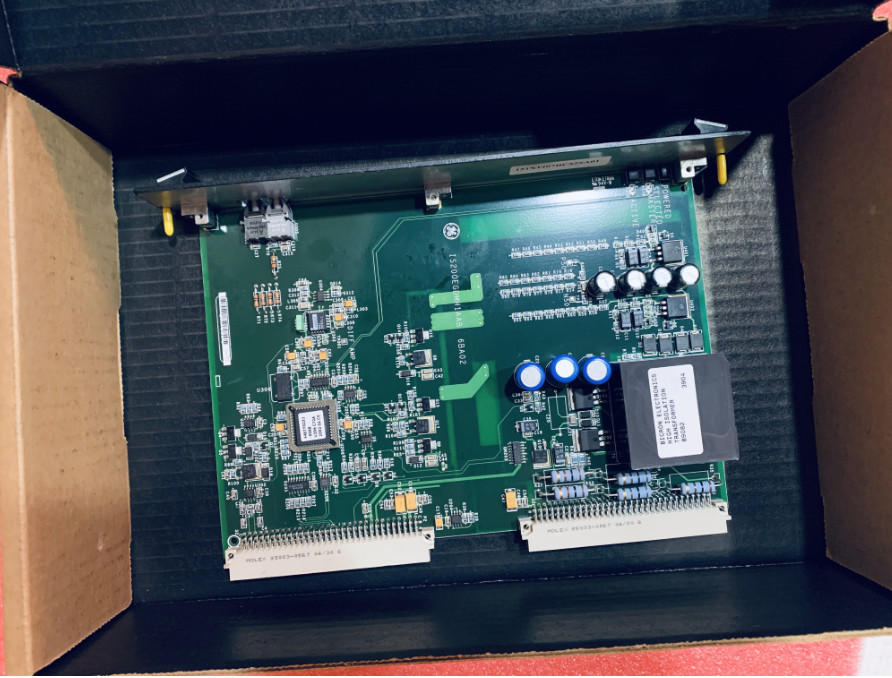

Ürün:IS200EGDMH1AFG Exciter Ground Detector Modülü

Açıklama

IS200EGDMH1AFG, GE Excitation Control Sistemlerinde kullanılan EX2100 Serisinin bir parçası olarak General Electric tarafından üretilen ve tasarlanan bir Exciter Ground Detector Modülüdür.IS200EGDMH1 Yer tespit modülü EX2100 heyecan kontrolünde kullanılır.Bu, Exciter Power Backplane rafına (EPBP) monte edilen çift yuva, çift yükseklik (6U) form faktörü tahtasıdır.Alan zemin dedektörü yerle jeneratör alan devresinde herhangi bir nokta arasında alan sızıntı-yaş direnci algılar, ya AC ya da DC tarafında. Bir basit sistem bir EGDM'ye sahip olacak ve bir redundant sistem üç tane olacak. EGDM'lerin konumu Şekil 1'de gösterilmiştir.Dokuz iletkenli bir kablo üzerinden yer algılama direnci boyunca voltajı algılar ve sinyalini EGDM'lere gönderirEXAM modülü, Yardımcı Panel'de bulunan Yüksek Voltaj Modülüne monte edilmiştir.

Çıkarılmış bir denetimde, üç EGDM panosunun seti denetleyici (C), ana 1 (M1) ve ana 2 (M2) olarak yapılandırılır.Her bir EGDM için yapılandırma P2 konektöründe bir dizi program iğnesi tarafından kontrol edilirDSPX'den, denetleyici rafındaki EISB aracılığıyla EGDM C'ye, hangi master'ın, Attenuator Modülündeki algılama direncinin sürücü sinyalini sağladığı hakkında bilgi gönderilir.Bu bilgiyi fiber optik bağlantısı üzerinden aldıktan sonra, C, M2 sürücü ise Attenuator Modülü'ndeki röleyi güçlendirir veya M1 seçilen master ise güçsiz bırakır.M1 ve M2'ye, seçilen kaptanı gösteren bir farklılık sinyali gönderilir.Bu sinyal, aktif master'daki sinyal jeneratörünü etkinleştirir ve her modülde (M1, M2 ve C) test komutu kaynağını seçer.Şimdi aktif master DSPX üzerinden optik fiber bağlantısı üzerinden bir osilatör sinyali alır ve bunu pozitif veya negatif 50 voltluk bir sinyale dönüştürür.Bu kare dalga voltajı kablo ile EXAM modülüne gönderilir ve Sense direncinin bir ucuna uygulanır.

Sinyal kondisyoner, EXAM modülündeki Sense dirençinden zayıflatılmış (10:1) bir diferansiyel sinyal alır.Sinyal kondisyoner, yüksek ortak mod reddetme oranına sahip basit bir birim kazanç diferansiyel amplifikatördür ve ardından bir A-den-D dönüştürücüdür (Voltaj Kontrollü Ossilatör VCO)VCO, fiber optik bir vericiden besleniyor.Sinyal kondisyoner devresi, Sense Resistor'daki yüksek ortak mod voltajı nedeniyle personel ve ekipman güvenliğini korumak için izole bir güç kaynağı tarafından güçlendirilir.Sinyal kondisyoner, kontrol bölümünden gelen komuta ile zayıflatılmış Sense Direnişinin köprü tarafını topraklayarak güç güçlendirici çıkış seviyesini ölçebilir.

Özellikleri:

• Kontrolörün C bölümü, hangi modülün ana olacağını belirlemek için çeşitli kaynaklardan tüm programlama ve kontrol sinyallerini alır.Aynı zamanda DSPX'den osilatör sinyalini alır, böylece osilatör sinyalinin her geçişinde bir test komutu oluşturabilir.

• Test komutu, osilatör sinyalinin her geçişinde (signalin periyodu 250 ms'den küçük olsa bile) yeniden tetiklenebilen 250 ms uzunluğundaki bir sinyaldir.

• Bu test komutu daha sonra, test komutunun her pozitif geçişinde 250 ms uzunluğunda bir test sinyali üretmek için her modülün (M1, M2 ve C) kontrol bölümüne gönderilir.Bu sinyal yeniden tetiklenebilir değildir ve bu nedenle başka bir test sinyali üretilmeden önce geçişler 250 ms'den daha fazla ayrılmalıdır..

• Güç kaynağı bölümü, uygun EPSM'den EPBP (backplane) aracılığıyla 24 V dc alır.Bunu sinyal jeneratörü bölümündeki güç güçlendirici için ±65 V dc'ye (izole olmayan) dönüştürür., ve +5 V dc (izole) ve ±15 V dc (izole) sinyal koşullaması için.

• Güç amplifikatörünün çıkışı 1.0 Ohm'dan daha az çıkış impedansına sahip bir voltaj kaynağıdır.ve 5 saniyelik normal çalışma süresi ileTest işlemi sırasında, periyot 400 ms'ye kadar azalır.
•
•
