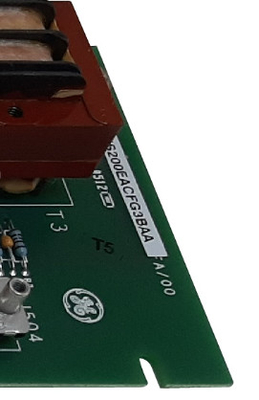

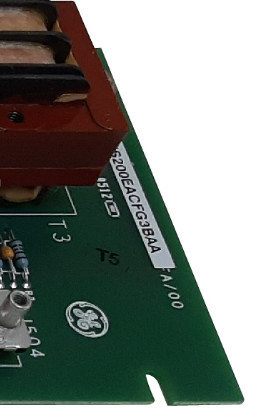

Ürün:IS200EACFG3BAA Exciter AC Geri bildirim kartı

Açıklama

IS200EACFG3BAA, GE tarafından geliştirilen bir Exciter AC Geri bildirim kartıdır.EX2100 kontrol sisteminin bir parçasıdır. Exciter AC Feedback kartı, eksitör Kalıcı Mıknatıs Jeneratörü (PMG) AC besleme voltajını ve akımı ölçmekten sorumludur.EACF (Exciter AC Feedback) kartı uyarıcı yardımcı kabin içinde yer almaktadır.

Heyecanlandırıcı Voltaj Ölçümü

• G1 sürümü: Bu sürüm, 50 veya 60 Hz'de +20% toleransla 480 V rms'e kadar olan nominal aralıkta tek üç fazlı giriş voltajını destekler.
• G2 sürümü: G2 sürümü, 50 veya 60 Hz'de +20% toleransla 1000 V rms'e kadar olan nominal aralıkta tek bir üç fazlı giriş voltajını işlemek için tasarlanmıştır.
• Her iki tablo versiyonu da ikincil çıkışlarından 1,6 V rms nominal çıkış voltajı sağlayan potansiyel transformatörlerle donatılmıştır.hava çekirdeği akım trafoları kullanılır., 50 veya 60 Hz'de 0 ila 0.8 V rms arasında nominal bir ikincil çıkış voltajı sağlar.

Kurulum

• Hazırlık: Yardımcı dolabın kapısını açın ve devam etmeden önce tüm elektrik devrelerinin güç kesildiğini onaylamak için test edildiğinden emin olun.
• Kabloları koparmak: Aşağıdaki adımlara uyulmasını sağlayarak tüm kabloları tahttan dikkatlice koparın:
  • Tüm kabloların, daha sonra yeniden bağlantıyı kolaylaştırmak için tahta üzerinde belirtildiği gibi doğru bağlantı adı ile etiketlendiğinden emin olun.
  • Voltaj girişleri için kabloyu TB1, TB2 ve TB3 vida bağlantılarından ayırın.
  • Bobine girişleri için, TB4'teki kabloları ayırın.
• Montaj donanımını kullanma: Güç tekrar uygulandığında ekipman hasarına veya kişisel yaralanmaya neden olabileceği için montaj donanımını donanıma düşürmekten kaçının.
• Tahtayı çıkarmak: Tahtayı montajına bağlayan üç vidayı çıkarın ve tahtayı dikkatlice pozisyonundan ayırın.
• Yeni tahtayı yerleştirmek: Yeni tahtayı kaldırılanla aynı konuma yönlendirin ve önceki adımda kaldırılan üç vida kullanılarak sıkı bir şekilde çıkış noktalarına yerleştirin.
• Kabloları ve kabloları yeniden bağlamak: Tüm kabloları ve kabloları yeni panoya yeniden bağlayın ve etiketlendiği gibi uygun şekilde oturmuş ve bağlı olduklarından emin olun.Bu adım uygun işlevselliği ve bağlantıyı korumaya yardımcı olur.
• Sonlandırma: Tüm bağlantılar doğrulandıktan ve güvenli hale getirildikten sonra, değiştirme işlemini tamamlamak için yardımcı dolap kapısını kapatın.
