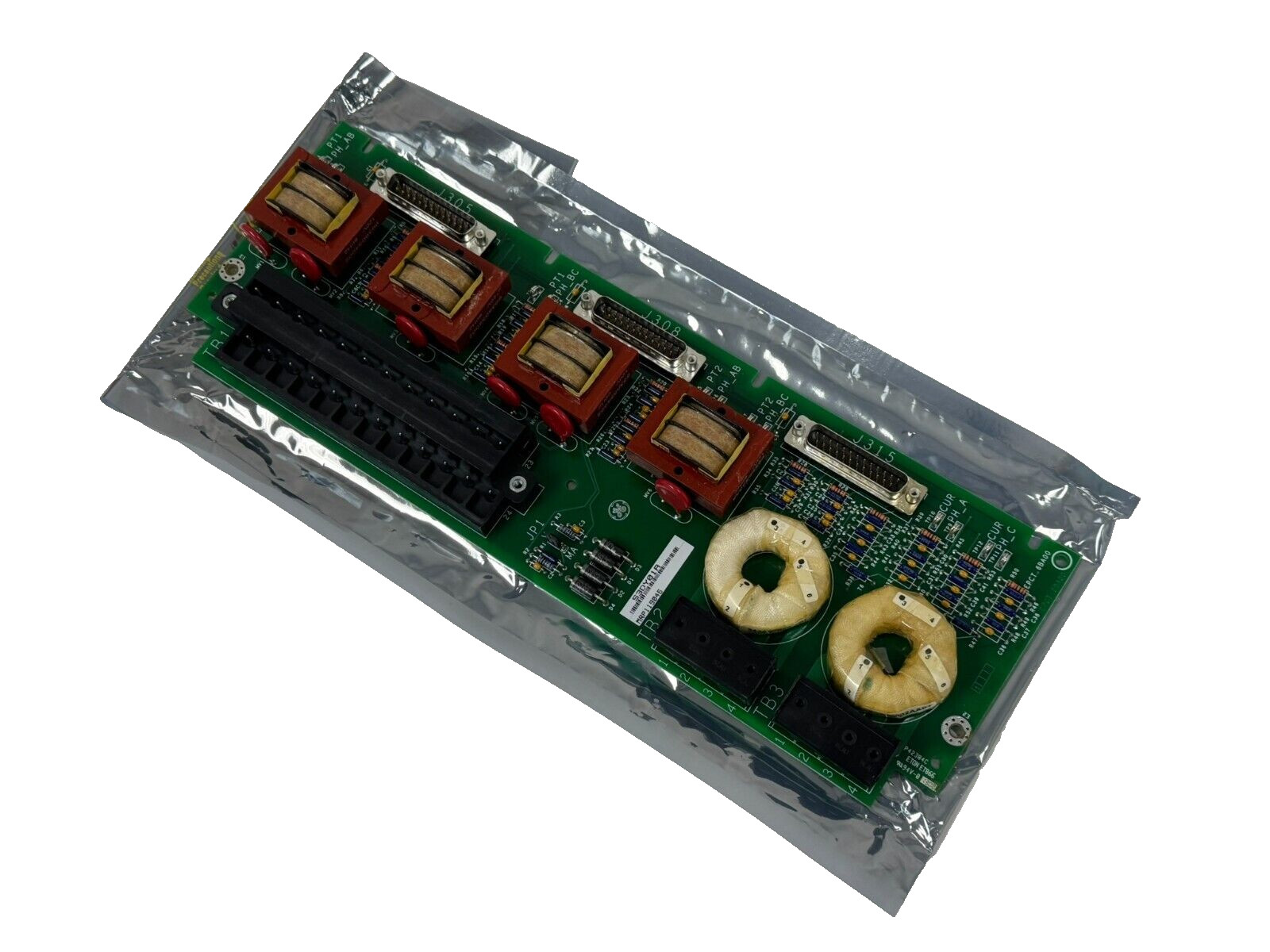

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Açıklama

IS200EPCTG1AAA, GE tarafından geliştirilen bir Exciter PT/CT (EPCT) terminal kartıdır.EX2100 uyarı sisteminin bir parçası.Exciter PT/CT (EPCT) terminal kartı, izolasyon transformatörleri aracılığıyla jeneratör voltajı ve akımının kritik ölçümlerini işlemek için özel olarak tasarlanmış vazgeçilmez bir bileşen olarak hizmet eder.Bu kart, iki 3 fazlı jeneratör potansiyel transformatör (PT) voltaj girişini ve iki jeneratör akım transformatörü (CT) girişini entegre ederek 1 A veya 5 A akım seçenekleri sunar.Tüm çıkış sinyalleri izolasyon transformatörleri verimli EMIO kartına kablolarEk olarak, EPCT, gerilim veya akım girişlerini kabul edebilen tek bir analog girişi barındırır.En yüksek güvenilirliği gerektiren uygulamalar için, sistem üç EPCT panosuna kadar dahil edilebilir, bu da yedekliği ve sistem sağlamlığını sağlar.

• Kartın işlevselliği, müşterinin potansiyel transformatörlerinden jeneratör voltajlarını almayı ve bu girişleri anahtarlar aracılığıyla TB1'e yönlendirmeyi içerir.Bu kurulum 12 AWG tel kullanarak 1000 ft'e kadar kablo uzunluklarına izin verirTipik olarak nominal 115 V rms ve 50/60 Hz frekansında çalışan PT girişleri, potansiyel elektrik anomalilerine karşı korunmayı sağlamak için füzedir.
• Kartın içinde, iki izolasyon transformatörü, 115 V rms girişinden 1.533 V rms çıkış üreten üç telli açık delta voltaj ölçümünü etkili bir şekilde yürütür.CT'lerden iki jeneratör akımı girişleri, fişlenemeyen terminal bloklarına bağlıdır., TB2 ve TB3. Her bir akım transformatöründe 0-1 A rms sargı ve 0-5 A rms sargı bulunur, sadece bir tanesi EPCT'ye kablolu.Güvenilir iletim için # 10 AWG'ye kadar olan tel ölçümlerine uygun.
• Dört gerilim test noktasını (TP9-12) içerir, jeneratör akım izolasyon transformatörlerinin ikincil tarafının her ayağında stratejik olarak konumlandırılır.Bu test noktalarının ölçüm cihazı ile topraklanmaması gerektiğini belirtmek çok önemlidir..
• Bu tasarım kararı, doğru ölçümleri sağlamak ve ölçüm doğruluğunu tehlikeye atabilecek potansiyel müdahaleyi önlemek için gereklidir.
• Kartın düzeni, Board Layout'ta gösterildiği gibi bileşenlerin düzenini gösterir. T1 ile T6 arasında voltaj ve akım izolasyon transformatörleri,ilgili ölçümleri için gerekli. Terminal bloğu TB1, iki vida ile tutulur ve gerekirse çıkarılabilmesi için tasarlanmıştır.Potansiyel bir CT açık devre durumuna karşı koruyucu bir önlem olarak hizmet eder.
• Basit bir kontrol kurulumunda, voltaj sinyalleri, J305 bağlantısı üzerinden M1 denetleyiciye yerleştirilen EMIO kartına yönlendirilir.Bu sinyalleri dağıtıyoruz., J305, J308 ve J315 konektörlerine bağlanmasını sağlar. Daha sonra, yedeklik ve sistem esnekliğini sağlamak için M1, M2 ve C denetleyicilerine iletilirler.
• İzolasyon transformatörlerinin ikincil tarafının her ayağında stratejik olarak yer alan sekiz gerilim test noktası (TP1-8) aracılığıyla ölçümleri kolaylaştırır.Bu test noktaları, teşhis ve test amaçları için uygun erişim sağlar..
• Sistem, J305, J308 ve J315 adında üç 25 pinli alt-D konektör içerir. Bu konektörler EBKP arka planına kablo bağlantıları için tasarlanmıştır.EMIO panosuna sorunsuz bağlantı sağlayan, böylece sistem yapılandırması içinde iletişimi ve veri aktarımını kolaylaştırır.
