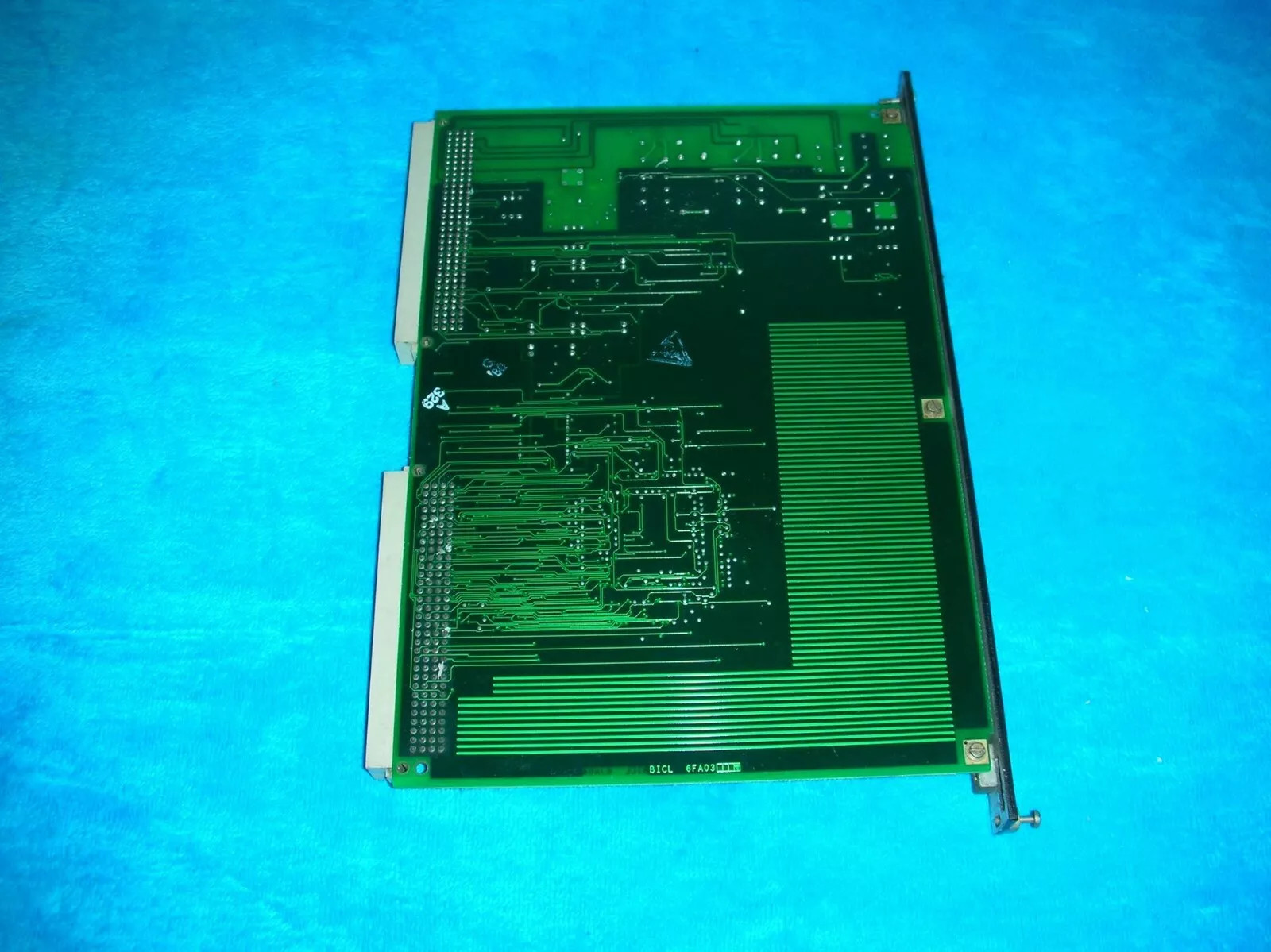

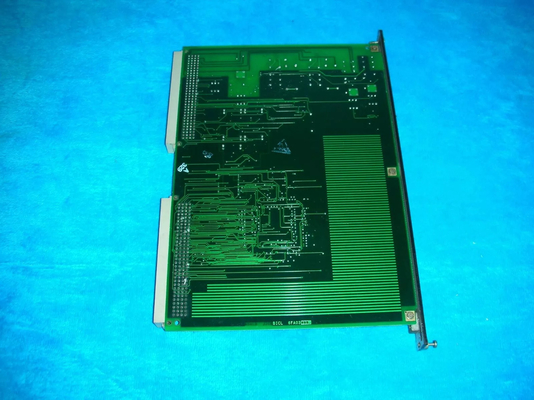

Ürün:IS200BICLH1AFD GE IGBT Sürücü/Kaynak Köprüsü Arayüz Panosu

Açıklama

IS200BICLH1AFD, General Electric tarafından Speedtronic Mark VI sisteminin bir parçası olarak üretilen bir devre kartı bileşenidir.MKVI, GE tarafından endüstriyel buhar veya gaz türbinlerinin yönetimi için tasarlandı ve pencerelere dayalı bir işletim sisteminden Ethernet ve DCS iletişimlerini içeriyorduDaha sonraki sürümlerdeki çoğu Speedtronic sistemi gibi (Mark IV'e kadar), Mark VI, sıcaklık, hız, elektrik ve elektrik gibi önemli kontroller için üç kez gereksiz modüler koruma yeteneği ile tasarlanmıştır.Aşırı hız, ve titreşim.

IS200BICLH1AFD, bir IGBT Sürücü / Kaynak Köprüsü Arayüz Kartı olarak çalışır. Karttaki tek iki konektör olan P1 ve P2 konektörlerini kullanarak bir VME tipi rafına takılır.

IS200BICLH1AFD, kart kimliği ve revizyon bilgileri için 1024 bitlik bir seri bellek cihazına sahiptir.) ve çeşitli entegre devreler, transistörler, kondansatörler ve dirençler.

IS200BICLH1A, GE tarafından İnovasyon Serisi için oluşturulan bir IGBT Drive / Source Bridge Interface Board (BICL).

IS200BICLH1A'nın amacı, bir İnovasyon Serisi Sürücüsü ile Köprü Kişilik Arayüz Kurulları (BPIA, BPIB veya SCNV) arasında bir araya gelmek ve bunlar arasındaki birincil arayüz olmak.Bu panelin çevre ve köprü sıcaklıklarını izleme yeteneği var.PWM hız kontrolü ve sistem hatası göstergesi ile bir arayüzü var.Bu kart genellikle kartın revizyon ve kimliği hakkında bilgi ile donatılmış bir 1024 bitlik seri belleğe sahiptir.

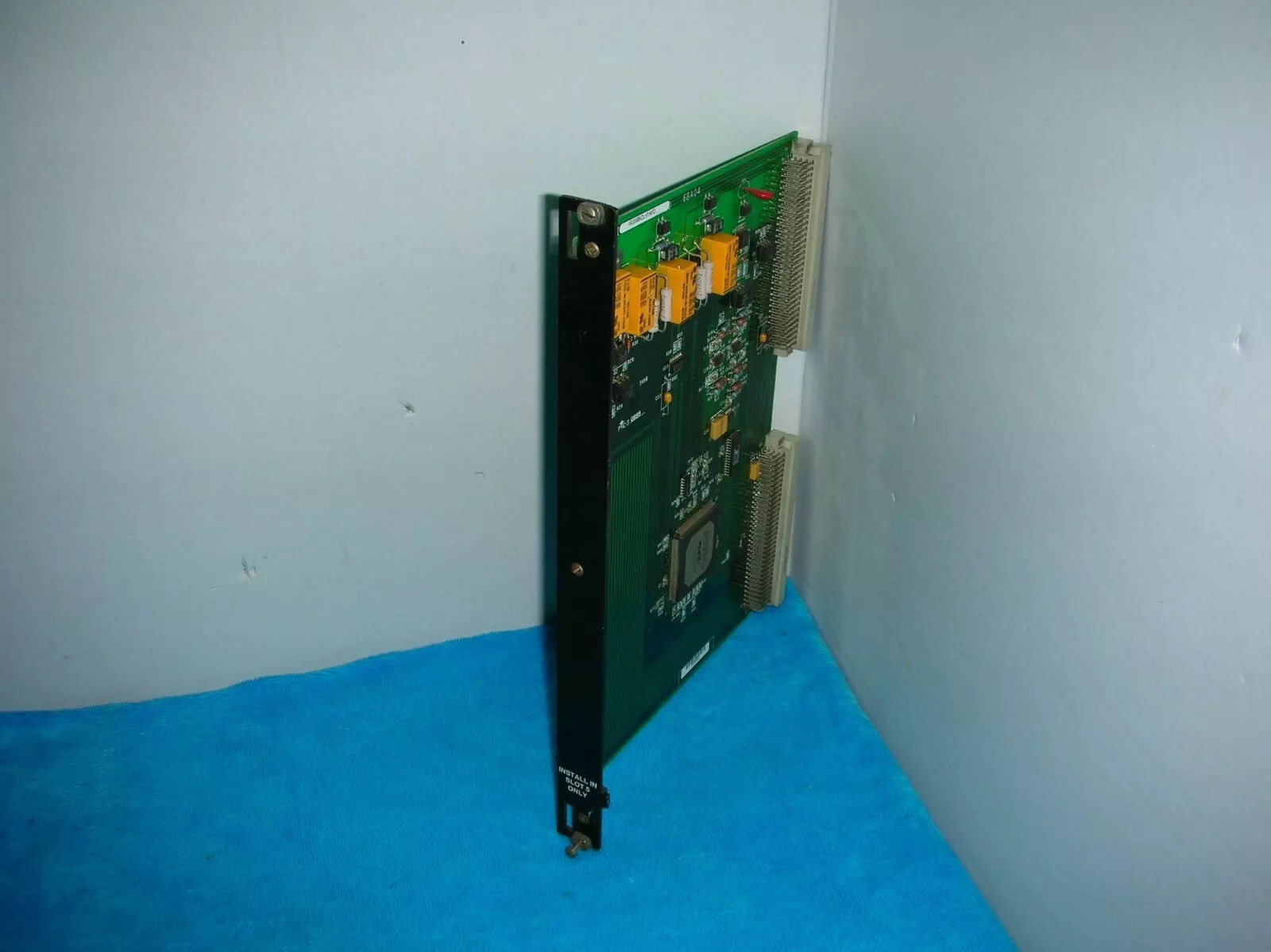

IS200BICLH1A'nın üzerinde "Sadece Slot 5'e yükle" yazılı bir etiketi olan neredeyse boş bir yüz plakaları vardır.Bir VME tür raf kartı yüklemek ve çıkarmak yardımcı olabilecek yüz plaka üzerinde iki bracket vardırKılavuzların yanında kartın rafa bağlanmasına yardımcı olan iki vida bulunur.15 entegre devreler, 4 röle, bir metal oksit varistor ve 3 transistör.
