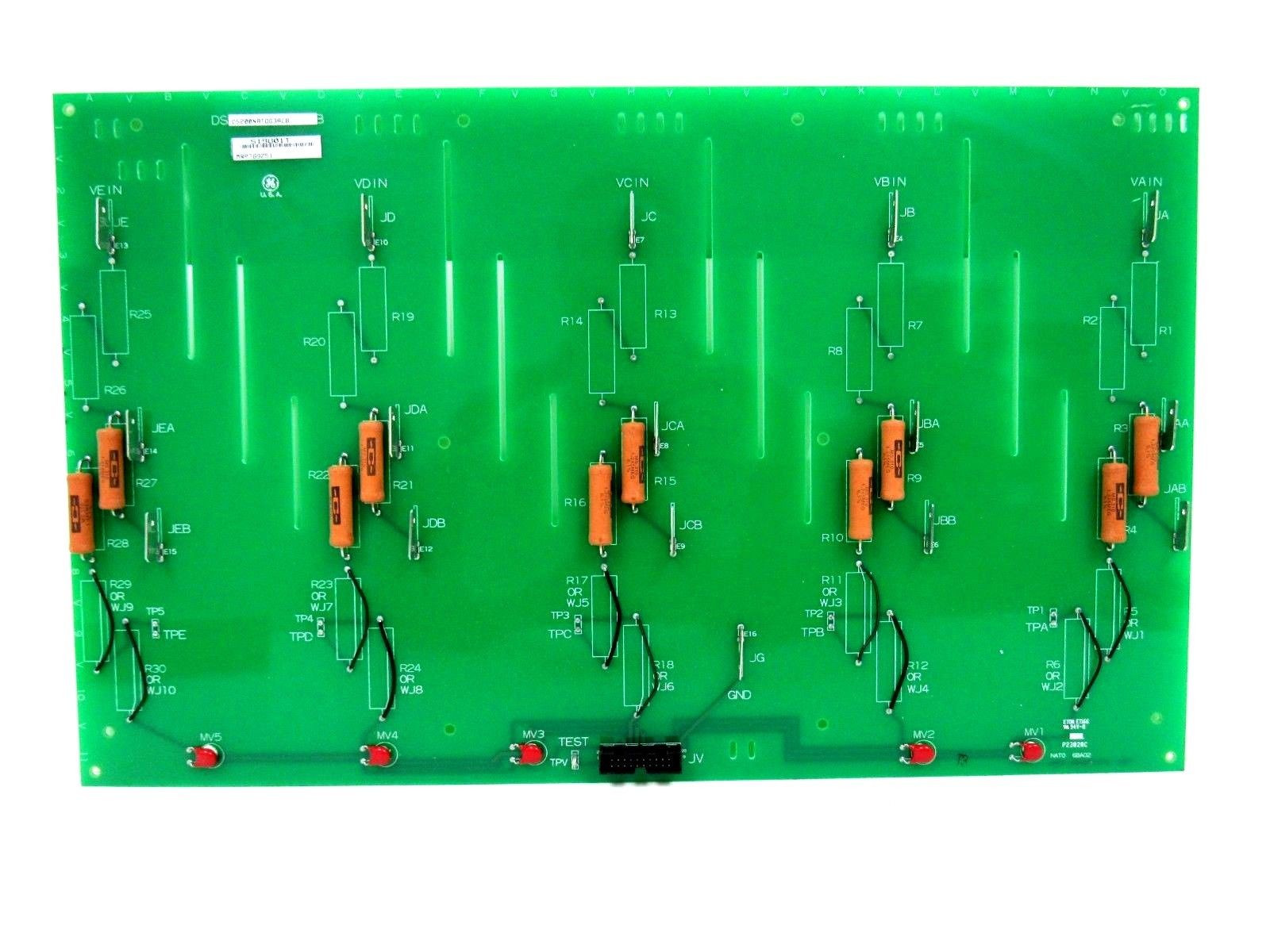

Ürün:DS200NATOG3ACB GENERAL ELECTRIC DEVRE KARTI

DS200NATOG3ACB, GE tarafından geliştirilen bir Gerilim Geri Bildirim Ölçekleme kartıdır.GE Speedtronic Mark V kontrol sisteminin bir parçasıdır. Bir SCR (Silikon Kontrollü Doğrultucu) köprüsünden gelen gerilim geri bildirimini yönetir ve ölçeklendirir. Birincil işlevi, doğru geri bildirim ölçümü için gerekli olan SCR köprüsü tarafından üretilen hem AC hem de DC gerilimlerini zayıflatmaktır.

Özellikler

• Kart, SCR köprüsü tarafından üretilen yüksek gerilimlerin genliğini, kontrol sistemi tarafından güvenli ve doğru bir şekilde işlenebilecek seviyelere düşürerek çalışır. Bu zayıflama, SCR köprüsünden gelen geri bildirim sinyallerinin hassas ve güvenilir olmasını sağlar.
• Zayıflatma rolüne ek olarak, kart kontrol sisteminin diğer kritik bileşenleriyle entegre olur. Kapı darbelerinin ve SCR köprüsünün çalışması için gerekli durum sinyallerinin dağıtımını yöneten bir kapı dağıtım ve durum kartıyla işbirliği yapar. Kart ayrıca, sistem entegrasyonu için gerekli bağlantı ve iletişim yollarını sağlayan bir VME arka panosu ile arabirim oluşturur.
• SCR köprüsü gerilimlerini zayıflatarak ve kapı dağıtım kartı ve VME arka panosu ile birlikte çalışarak, kart gerilim geri bildiriminin doğru bir şekilde ölçeklenmesini ve kontrol sistemine etkili bir şekilde entegre edilmesini sağlar. Bu, elektrik sisteminin genel kararlılığına ve performansına katkıda bulunur.

Giriş

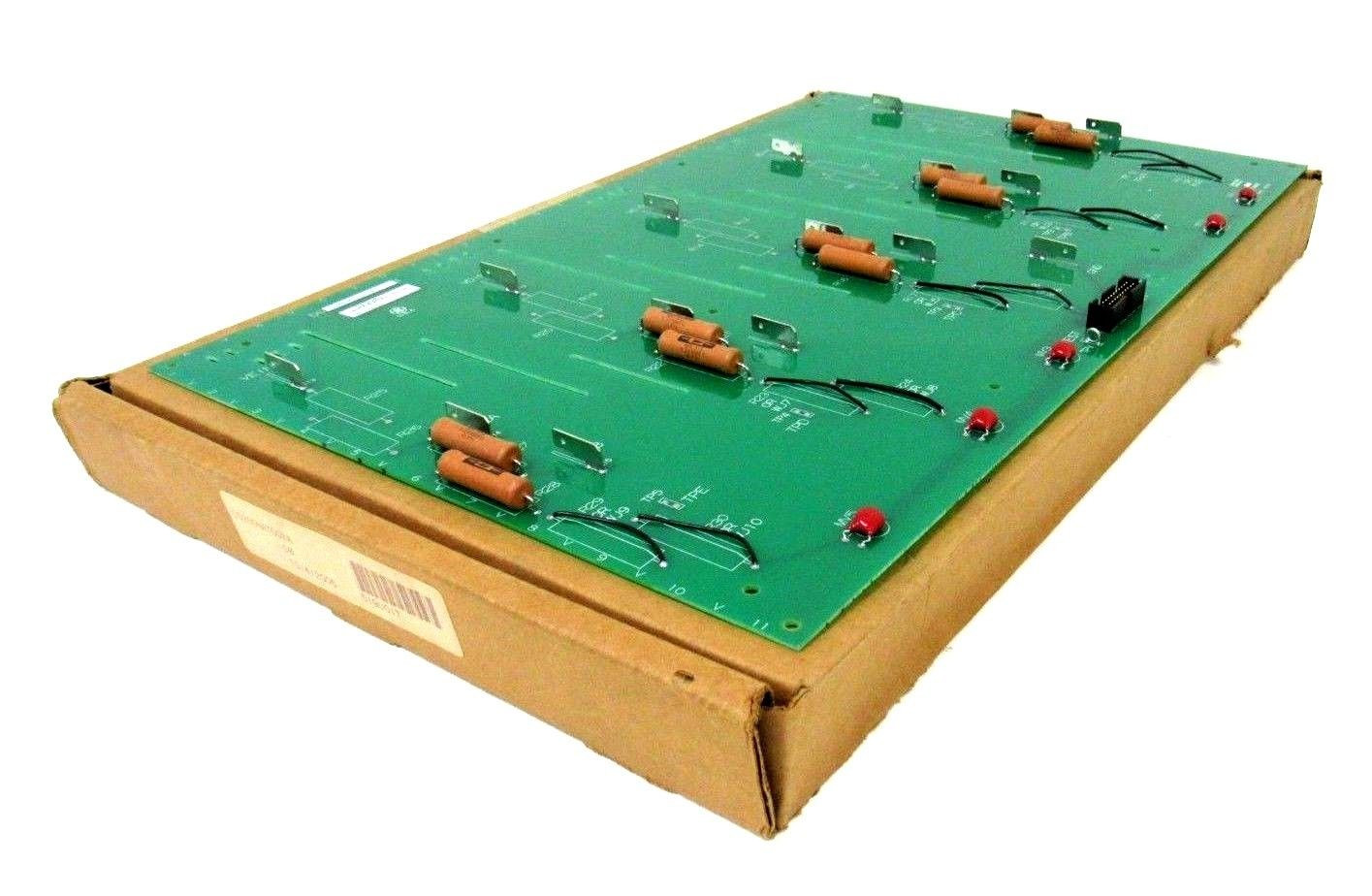

• Kart, beş özdeş seri bağlı hassas direnç dizisi ile tasarlanmıştır. Bu diziler, farklı türdeki gerilim girişlerini işlemek üzere özel olarak düzenlenmiştir.
• SCR köprüsünün üç AC fazının her biri için bir dizi ve pozitif ve negatif DC bara gerilimleri için birer dizi bulunmaktadır.
• Her direnç dizisi, giriş sabitleme konektörleri ve tel köprülerin bir kombinasyonu aracılığıyla çeşitli giriş gerilimlerini işlemek üzere yapılandırılabilir.
• Kart, 6900 volt, 4200 volt, 3300 volt, 2200 volt veya 1200 volt olmak üzere beş belirli seviyede giriş gerilimlerinin zayıflatılmasına izin veren üç farklı giriş sabitleme konektörü ve iki tel köprü seçeneği sunar. Bu yapılandırılabilirlik, kartın farklı gerilim gereksinimlerini ve çalışma koşullarını karşılayacak şekilde uyarlanabilmesini sağlar.

Çıkış

• Beş direnç dizisinden gelen çıkışlar, tek bir 20 pimli şerit başlığında birleştirilir. Bu şerit başlık, kontrol sistemi içindeki diğer bileşenlerle arabirim oluşturmak için birincil bağlantı noktası olarak hizmet eder. NATO kartı, 20 pimli bir şerit başlığı kullanarak, ölçeklenmiş gerilim sinyallerini beş diziden tek bir uyumlu çıkış arayüzüne verimli bir şekilde yönlendirerek, diğer sistem elemanlarıyla daha kolay entegrasyonu kolaylaştırır.
• Çıkış sinyallerinin güvenliğini ve güvenilirliğini sağlamak için, her çıkış bir metal oksit varistör (MOV) ile donatılmıştır. MOV, sistemin aşırı gerilim koşullarına karşı korunmasında önemli bir rol oynar. Çıkış şerit devresi, giriş gerilimi hala mevcutken kesilirse, MOV gerilimi kısarak ve sınırlayarak, potansiyel olarak sisteme veya diğer bağlı bileşenlere zarar verebilecek seviyelere yükselmesini engeller. Bu koruyucu önlem, çıkış sinyallerinin bütünlüğünü korumaya yardımcı olur ve sistemin güvenli gerilim parametreleri içinde çalışmasını sağlar.
• Doğru gerilim ölçümü ve sinyal ölçeklemesi için gerekli olan yük direnci, kartın üzerinde bulunmaz. Bunun yerine, kapı dağıtım ve durum kartı üzerinde bulunur. Bu tasarım seçimi, kartın birincil işlevi olan gerilim zayıflatma ve ölçeklemeye odaklanmasını sağlarken, kapı dağıtım ve durum kartı üzerinde bulunan yük direnci, zayıflatılmış sinyallerin ölçülebilir gerilim değerlerine dönüştürülmesini yönetir. Bu düzenleme, NATO kartının işlevselliğini kolaylaştırmaya ve daha geniş kontrol sistemiyle etkili entegrasyonu sağlamaya yardımcı olur.

WOC, Mark V Yedek Parçalarının en büyük stoğuna sahiptir ve arızalı yedek parçalarınızı garanti ile onarabiliriz.WORLD OF CONTROLS ayrıca garanti kapsamındaki kullanılmamış ve yeniden inşa edilmiş bileşenleri de tedarik edebilir. Uzman ekibimiz, kritik yedek parçalarla ilgili acil ihtiyaçlarınızı desteklemek için günün her saati hizmetinizdedir, Bize ulaşın.
