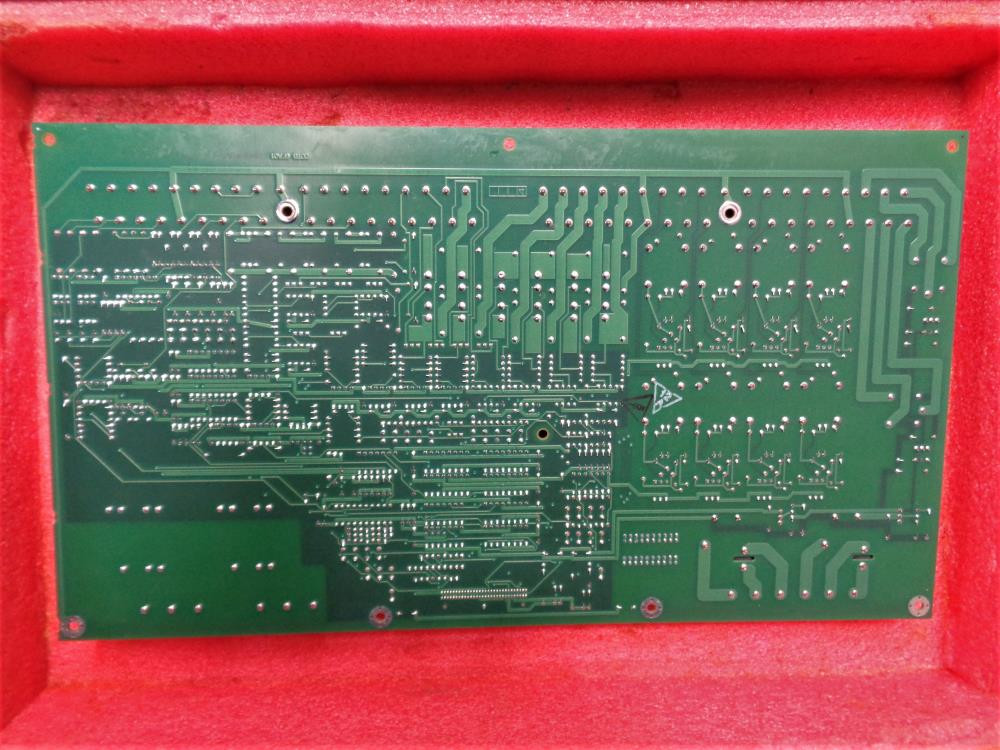

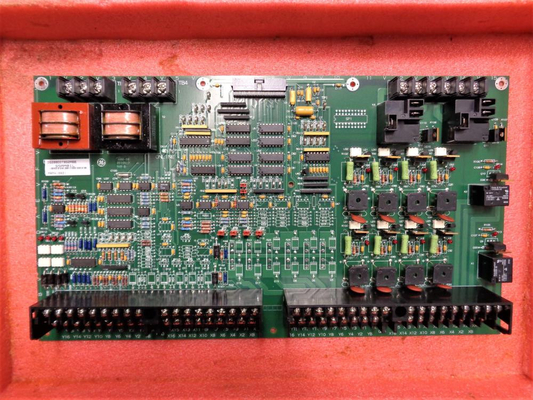

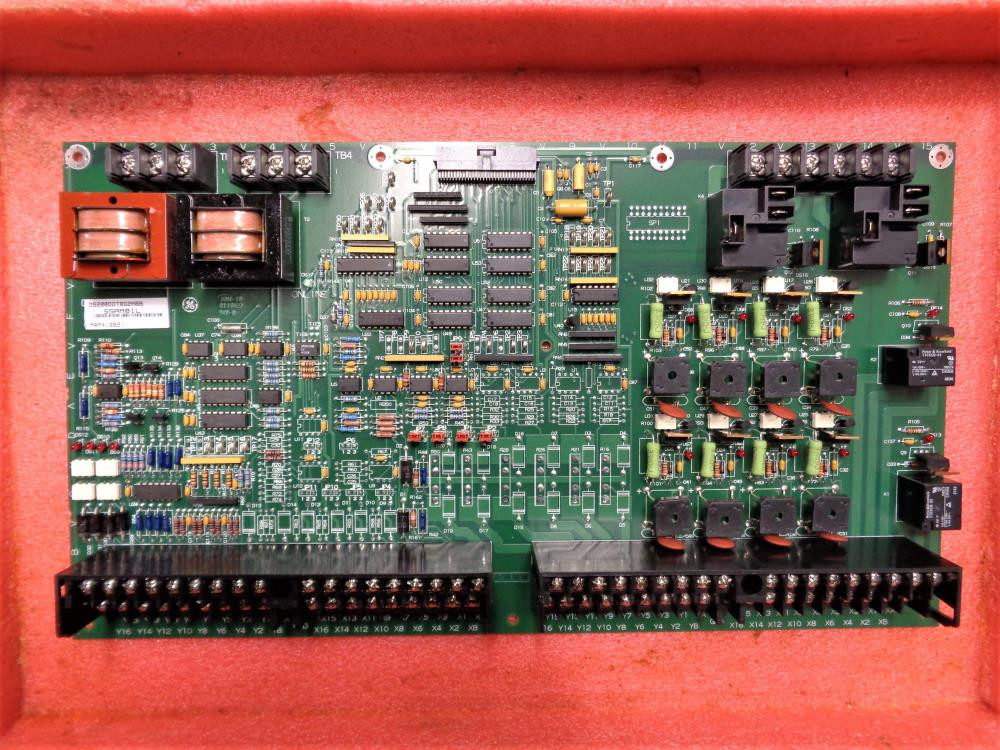

DS200DDTBG2ABB, bir LCI Yardımcı I/O Terminal Board'dur.Bu PCB, GE'nin Mark V sistemi için bir bileşen olarak yaratıldı.Mark V, kritik kontroller ve koruma parametreleri üzerinde üç kez gereksiz yedekleme sunan Speedtronic gaz ve buhar türbini yönetim sistemlerinden ikincisiydi.Bu DS200DDTBG2ABB kartının Mark V ürün serisi, dahili teşhis, çevrimiçi bakım ve doğrudan sensör arayüzü gibi özellikleri de içerir.The DS200DDTBG2ABB PCB featured on this personalized product page is actually not the original LCI Auxiliary I/O Terminal Board manufactured for placement in the larger Mark V Turbine Control System SeriesBu DS200DDTBG2ABB ürününün tüm üç önemli ürün revizyonunu eksik olan DS200DDTBG2 ana basılı devre kartı olacaktır.

Donanım İpuçları ve Özellikleri

DS200DDTBG2ABB, yüksek voltajlı bir karttır.Bu özel amaçlı Mark V Turbin Kontrol Sistemi Serisi işlevselliği göz önüne alındığında,Bu DS200DDTBG2ABB ürün sunusunun kendi yüksek seviyeli işlevselliği teşvik eden donanım bileşenleri ve bileşen özelliklerini kullanması şaşırtıcı olmamalı..DS200DDTBG2ABB kartı, DS200DSPC dijital sinyal işlemcisi kontrol kartında bulunan bir kız kartı modülü olan DS200ADMA kartından güç alır ve DS200ADMA kartına bağlanır.DS200DDTBG2ABB, birden fazla giriş ve çıkışla inşa edilmiştir. Bu çıkışlar arasında yüksek voltajlı AC girişleri (2,) yüksek akım sinyal girişleri (6), düşük akım sinyal girişleri (3,) 4-20 mA akım döngüsü girişleri (en fazla 2,) ve özel olmayan gerilim girişleri.Bu DS200DDTBG2ABB LCI Yardımcı I/O Terminal Board'un montajındaki akım döngüsü girişleri, sıçrayıcılar kullanılarak CT veya LEM giriş kanallarından yeniden atanır.Burada gösterilen DS200DDTBG2ABB kartı da dört tamponlu analog çıkış ve iki 4-20mA akım çıkışına sahiptirKurul ayrıca on altı dijital giriş / çıkışa sahiptir.

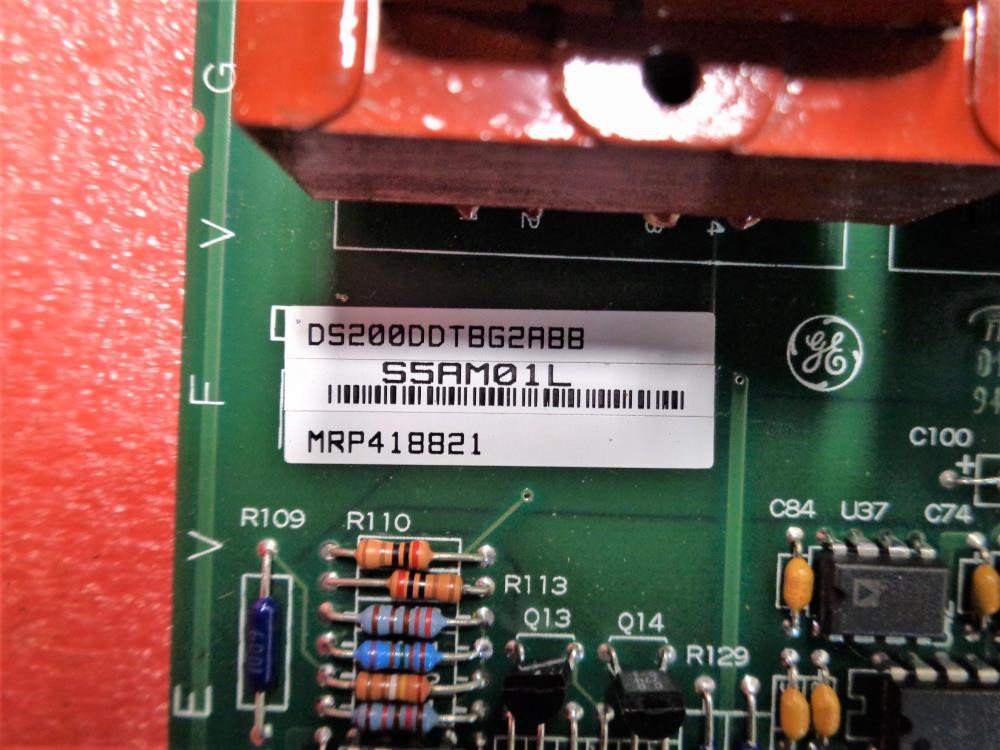

DS200DDTBG2ABB PCB, sinyal ölçümü için kullanılan 33 TP test noktası ve 17 LED (DS1-DS17) ile inşa edilmiştir.Bu anahtarlar için fabrika ayarları 1-2 pozisyonundadır.DS200DDTBG2ABB LCI Yardımcı I/O Terminal Board iki transformatör kullanır.DS200DDTBG2ABB aynı zamanda kondansatör ve direnç kullanır.ve PCB kaplamasının normal tarzı ile kimyasal olarak işlenmiş bir montajı vardır..Bu DS200DDTBG2ABB Mark V Serisi ürününün iç montajı da sekiz varistor ve on beş direnç ağ dizisine sahiptir.Son olarak, bu DS200DDTBG2ABB basılı devre kartı, üç vida pozisyonundan otuz altı vida pozisyonuna kadar değişen beş terminal şeritine sahiptir ve birçok entegre devreye sahiptir.kart kimliği ve donanım revizyonu bilgileri ile bir çip dahil.Kart fonksiyonları, uygulama verileri, özellikleri ve kurulum hakkında daha fazla bilgi GEI-100219'da bulunabilir.Bu DS200DDTBG2ABB ürün serisinin bir Mark V miras serisi ürün sunumu olarak internet üzerinden alınması zor olabilecek General Electric'ten bir yayın.Bu DS200DDTBG2ABB yüksek voltajlı LCI yardımcı I/O terminal kartı için nihai satın alma kararı vermeden önce, it is crucial to realize that its originally-introduced performance specifications and dimensions have been impacted through its inclusion of a full product revision table with two functional product revisions and an artwork configuration revision.
