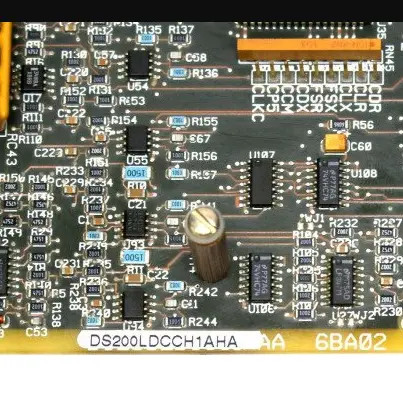

DS200LDCCH1AHA kartı, General Electric tarafından bir sürücü kontrol ve LAN (yerel alan ağı) iletişim kartı olarak üretildi.Bu kart bir dizi DIRECTO-MATIC 2000 uyarıcı ve sürücüye monte edilebilir.. Kurulduğunda kart, ana sürücüye bir dizi I/O kontrol ve sürücü fonksiyonu hizmeti sağlar.

DS200LDCCH1AHA iletişim kartında dört mikroişlemci yer almaktadır. Kartta beş farklı otobüs sistemini kabul edebilen bir LAN kontrol işlemcisi (LCP) bulunmaktadır.Kart aynı zamanda hem analog hem de dijital I/O sinyalleri dönüştürmek için kullanılan bir sürücü kontrol işlemcisi (DCP) içerirDCP, kodlayıcılar ve zamanlayıcılar gibi bağlı çevresel cihazlardan gelen I / O sinyalleri dönüştürmek için de kullanılabilir.

Dijital I/O sinyalleri genellikle motor kontrol işlemcisi (MCP) ile işlenir.co-motor işlemci (CMP) bu için ek kart gücü sağlayacaktırKullanıcılar, bağlı alfabetik programlama klavyesi aracılığıyla pano teşhislerine ve hata kodlarına kolayca erişebilirler.

DS200LDCCHAHA, General Electric tarafından geliştirilen bir LAN iletişim devre kartıdır.GE EX2000 Excitation ve DC2000 ürün hatlarında kullanılır ve temel olarak EX2000 ve DC2000'in beyinleri olan gelişmiş 7 katmanlı bir devre kartıdır.Kart tarafından sağlanan temel işlevler operatör arayüzü, LAN iletişimleri, sürücü ve motor işleme ve sürücü sıfırlamalarını içerir.Mikroprosesör kontrollü LAN (lokal alan ağları) iletişimleri de dahil olmak üzere birkaç yerleşik özelliği içerir., kontrol edilen sürücü ve motor işleme, operatör arayüzü ve tam sürücü sıfırlamaları.Sürücü kontrol işlemcisi U1 pozisyonu olarak kart üzerinde yer almaktadır ve entegre I / O çevre cihazları sağlarİkincisi, panoda U21 olarak bilinen motor kontrol işlemcisi.Motor kontrol devre ve I / O (analog ve dijital) iletişim bu işlemci ile mevcuttur. U35 ortak motor işlemcinin konumudur. Yalnızca ek işlem gerektiğinde kullanılır, bu bölüm MCP'nin hesaplayamadığı gelişmiş matematikleri gerçekleştirmek için çalışır.

Kartta bulunan son işlemci, U18 pozisyonundaki LAN kontrol işlemcisidir.Kullanıcıların sistem ayarlarını ve teşhislerini görüntülemelerine ve ayarlamalarına izin veren bağlı bir alfabetik sayısal klavye ile bir kullanıcı arayüzü sistemi mevcuttur.
