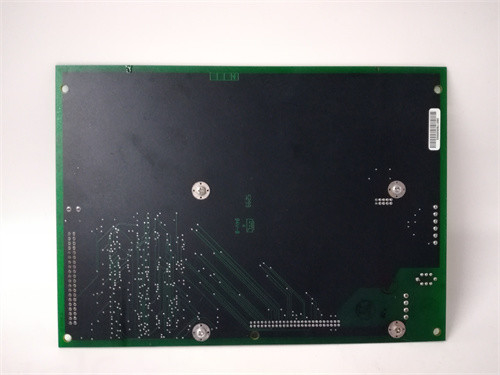

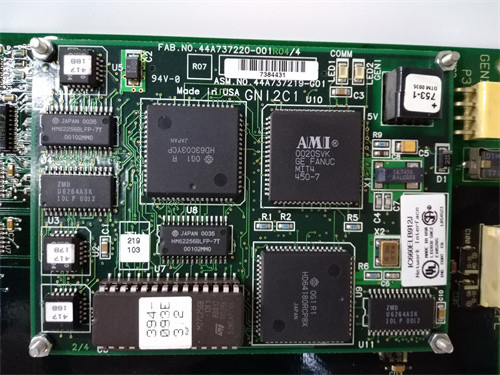

DS200DDTBG1A, General Electric tarafından GE Speedtronic Control Systems'te kullanılan Mark V Serisinin bir parçası olarak üretilen ve tasarlanan bir LCI Yardımcı I / O Terminal Board'dur.DS200DDTB kartı (DDTB), yardımcı I/O sinyallerinin sistem bağlantıları için yüksek voltajlı bir terminal kartıdır.Kart, DS200DSPC (DSPC) dijital sinyal işlemcisi kontrol kartına monte edilmiş bir DS200ADMA (ADMA) analog-dijital modül kız tahtasına bağlanır.Yüksek yoğunluklu bağlantılar ve bir kurdele kablosu DDTB'yi ADMA kartına bağlarDDTB için güç ADMA kartı tarafından sağlanır. DDTB sinyal koşullama, ölçeklendirme, tamponlama,ve izolasyon sert ortam sistem düzeyinde sinyalleri DSPC kartı'nın dijital sinyal işlemcisine (DSP) erişilebilir hale getirmek içinYüksek voltaj sinyalleri, temas I / O, akım ölçümü (düşük seviye Hall etkisi cihazları aracılığıyla) veya yüksek akımlı CT'lerden gelen dış kablo bağlantıları DDTB terminallerine bağlanabilir.DDTB tahtasının G1 ve G2 versiyonları varG2'nin G1'in bazı işlevselliklerinden yoksun olduğu ve uygun olduğunda not edildiği belirtilmiştir.

Özellikleri:

Yüksek voltajlı AC girişleri:Yüksek voltajlı AC sinyallerine bağlanmak için iki ayrı giriş vardır.ve bir tampon, ADMA kartının VCO girişlerine ±5 V zirveden zirveye sinyal sağlamak için (uygularken 693 V rms)Bu girişler, 1000 V zirve geçişleri için özel ve izole edilmiş ayrı bir vida terminal bloğuna sahiptir.

Yüksek akım sinyali girişleri:Akım algılayıcı dirençli altı giriş var, ±5 amp sürekli akım sinyalleri için uygundur (CT girişleri için tasarlanmıştır).Bunlar diferansiyel olarak tamponlanmıştır ve ±12 V'lik ortak mod voltajı tolere edebilir.Her giriş filtrelenir ve ölçeklendirilir. Bu girişler vida tipi bir terminal bloğuna sahiptir ve voltaj artışlarından korunur.

Düşük akımlı sinyal girişi:±0.224 amp sürekli akım sinyalleri için uygun akım algılayıcı dirençleri olan üç giriş vardır (LEM akım dönüştürücü sinyalleri için tasarlanmıştır).Bunlar diferansiyel olarak tamponlanmıştır ve ±12 V'lik ortak mod voltajı tolere edebilir.Her giriş filtrelenir ve ölçeklendirilir. Bu girişler vida tipi bir terminal bloğuna sahiptir ve voltaj artışlarından korunur.

4-20 mA CURRENT LOOP girişleri:CT veya LEM giriş kanallarından ikisini 4-20 mA akım döngüsü giriş sinyalleri için alıcı olarak yeniden atamak için hükümler vardır.Giriş direnci 192 ohm'dur ve analog giriş 0 mA'nın negatif tam ölçek ve 20 mA'nın pozitif tam ölçek üretmesi için kaydırılırAçık döngü algılama ve giriş normalleştirme yazılım tarafından yönetilir.

Özel olmayan gerilim girişleri: ADMA kartına analog bir VCO girişini beslemek için bir diferansiyel giriş voltaj güçlendirici sağlanmıştır.Bu girişler bir vida tip terminal bloğu vardır ve voltaj artışlarından korunmaktadır.

4-20 mA akım çıkışı:Analog çıkışlardan ikisi, 4-20 mA akım döngüsü çıkış sinyalleri için destek sağlamak için akım kaynağı çıkış tamponlarını da çalıştırır.Hem voltaj hem de akım çıkışları her zaman aktif olup, ilgili çıkış terminallerine kablo bağlayarak ayrı ayrı veya birlikte kullanılabilir4-20 mA sürücüsünde, ADMA kartından +5 V girişinin çıkışın 4 mA üretmesine neden olması ve -5 V girişinin çıkışın 20 mA üretmesine neden olması gibi bir tersleme ve kazanç aşaması vardır.Açık döngü algısı ile karıştırılmaması için 0 mA üreten bir çıkışa izin verilmez..
