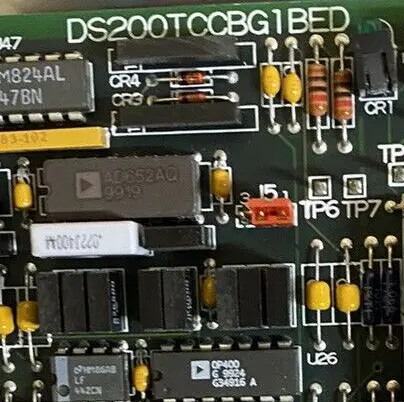

GE I/O TC2000 Analog Board DS200TCCBG1BED, bir 80196 mikroişlemciye ve birden fazla PROM modülüne sahiptir.LED panelin yan görünümünden görünür50 pinli konektörlerin kimlikleri JCC ve JDD'dir. Mikroprosesör, PROM modülleri üzerindeki işleme talimatlarını ve yazılım yazılımını kullanır.Değiştirme kartını yüklediğinizde daha fazla programlama veya firmware güncellemesine gerek yokturTek yapmanız gereken PROM modüllerini eski karttan yedek kartın soketlerine taşımak. Bu şekilde, sürücü etkinliğini yeniden başlatabilir ve işlemin aynı olacağını bilebilirsiniz.

Ayrıca bant kablolarını yedek paneldeki aynı bağlantılara yeniden bağlamanız gerekir. Bu hem 50 pinli bant kabloları hem de 34 pinli bant kabloları için geçerlidir.Çünkü 54 34 pinli bağlantı var.50 pinli bağlantıları yanlış bağlantılara bağlama ihtimali de var.Tüm konektörler konektör kimlikleri ve bile yedek kart daha yeni bir sürümse, bağlantı kimlikleri aynı olacak.

Yer değiştirme kartındaki bileşenlerin farklı yerlerde olduğunu ve bileşenlerin farklı göründüğünü görebilirsiniz.sürümler arasındaki uyumluluk korunur ve yedek kart, arızalı kart ile aynı işleme sonuçlarını verir.. bant kabloları yeni panoda aynı konektörlere takın ve eski panoya yeni panoya haritalamak için konektör kimliklerini kullanın.

General Electric I/O TC2000 Analog Board DS200TCCBG1B, bir 80196 mikroişlemciye ve birden fazla PROM modülüne sahiptir.LED panelin yan görünümünden görünür. 50 pinli konektörlerin kimlikleri JCC ve JDD'dir. Tahta aynı zamanda 3 atlayıcıyla doldurulmuştur. Atlayıcıların yüzeyinde kimlikleri basılmıştır. Kimlikleri JP1, JP2 ve JP3'tür.

Orijinal kart sürücüye monte edildiğinde, montajcı kartı sürücünün gereksinimlerini en iyi şekilde karşılayacak şekilde yapılandırır.Jumperler, kurulumcuyu jumperlerin konumunu değiştirerek yapılandırma değerlerini ayarlamaya izin verir.Atlayanların varsayılan pozisyonları çoğu koşulda kullanılır ve montajcı tarafından daha fazla eylem gerektirmez.Bazı durumlarda, kurulumcu, tahtayla birlikte verilen basılı bilgilerdeki bilgilere dayanarak atlayıcının konumunu değiştirir..

3 pinli bir atlayıcıda, atlayıcı bir seferde 2 pin kaplar. Örneğin, atlayıcı 1 ve 2 pinleri veya 2 ve 3 pinleri kaplayabilir.Jumper'ı başparmağınla ve işaret parmağınla tut ve iğneleri çek.. Daha sonra, atlayıcıyı yeni iğnelerle hizalayın ve pozisyonuna kaydırın. Bazı atlayıcılar tahtayı yapılandırmak için kullanılmıyor ve sadece bir destekli konuma sahiptir.Bu durumda alternatif pozisyon, üretici tarafından belirli bir devreyi veya fonksiyonu test etmek için ürün testi için kullanılır..
