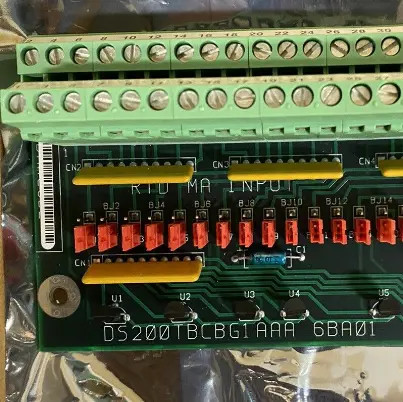

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsKabinetin içinde, I/O kontrol bölümünde toplam 9 yuva ile bu panellerin dört bölümü vardır.

TBCB tablosu genellikle 5 küçük tablonun altında bulunan daha büyük yuvalardan birini kaplar.Bu kart ayrıca bir Terminasyon Modülü RTD ve 4-20 mA Giriş (TBCB) olarak da adlandırılır ve R5 çekirdeğinde işlev görür.Temel işlevi, aldığı giriş sinyalleri kullanarak onları TCCB kartına aktarmak ve kartın üzerine yazmaktır.Kurulum sürecinde kurulması gereken özel donanım yapılandırmalarına sahiptir.

BJ1 ile BJ22 giriş sinyalleri DCOM'a bağlanmalıdır. BJ23 ile BJ30 giriş sinyalleri, 15-22 sinyalleri 0-1mA akım aralığına dönüştürülür.Normal giriş sinyalleri toplam sekiz 0-1 mA giriş sinyalleri dönüştürülebilir.

DS200TBCBG1A, GE Speedtronic Mark V LM serisi türbin kontrol sistemlerindeki bir sonlandırma analog kartıdır.Bu kart artık orijinal üreticisi tarafından desteklenmiyor ve zaman zaman bulmak zorlaşıyor.

DS200TBCBG1A, diğer I / O kontrol panelleri ile bir Mark V türbin kontrol dolabına monte edilebilir.Bir I / O kontrol bölümünde toplam 9 yuva vardır ve TBCB kartı genellikle 5 küçük kart serisinin altındaki daha büyük yuvalardan birini alır.

DS200TBCBG1A ayrıca bir Terminasyon Modülü RTD ve 4-20 mA Giriş (TBCB) olarak da adlandırılır.Bu kart, aldığı giriş sinyalleri, kartın üzerine yazıldığı TCCB kartına göndermek için kullanır.Normal giriş sinyallerinden toplam sekiz tanesi 0-1 mA giriş sinyaline dönüştürülebilir.

DS200TBCBG1A'nın yapılandırılması gereken özel bir yazılımı yoktur, ancak donanım yapılandırmaları vardır.BJ23'den BJ30'a girdi sinyalleri, 15-22 sinyalleri 0-1mA akım aralığına dönüştürülür..

DS200TBCBG1A için giriş sinyallerinin özel montajı hakkında daha fazla bilgi için GEH-6353B kullanım kılavuzuna bakın.
