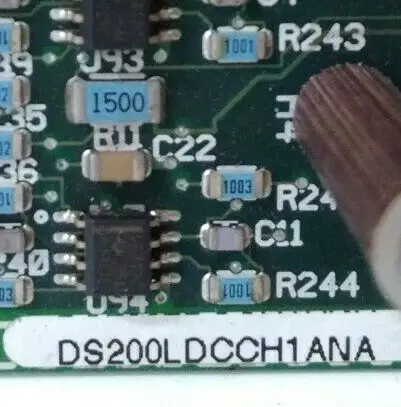

Ürün: DS200LDCCH1ANA General Electric Sürücü Kontrol/LAN İletişim Kartı

Açıklama

GE Sürücü Kontrol/LAN İletişim Kartı DS200LDCCH1ANA, sürücü, motor ve G/Ç fonksiyonları için kontrol sağlayan çoklu mikroişlemcilere sahiptir. Ayrıca LAN ağı için de kontrol sağlar. GE Sürücü Kontrol/LAN İletişim Kartı DS200LDCCH1ANA, dört mikroişlemci ile donatılmıştır ve her bir mikroişlemciye ayrı bir işlev atanmıştır.

Bir mikroişlemci sürücü kontrol işleme sağlar. Bir mikroişlemci motor kontrol işleme sağlar. Bir mikroişlemci ortak motor işleme sağlar. Ve bir mikroişlemci LAN kontrol işleme sağlar.

Kart düzgün çalışmıyorsa veya optimumdan daha az performans gösteriyor gibi görünüyorsa, kart üzerinde bir yumuşak sıfırlama yapmak isteyebilirsiniz. Sert sıfırlama, elektrik gücünün kesildiği ve kartın yeniden başlaması gerektiği durumdur. Mümkün olduğunda, bundan kaçınılmalı ve yalnızca sürücü arızalandığında veya sürücünün beklenmedik bir şekilde kapanmasına neden olan bir arıza durumu oluştuğunda gerçekleşmelidir. Örneğin, bir aşırı yüklenme durumu meydana gelirse, sürücü bileşenleri ve motoru korumak için otomatik olarak kapanacaktır.

Kartı yeniden başlatmanın daha iyi bir yolu, yumuşak sıfırlamadır. Bu, kartta gücün mevcut kaldığı ve hataları temizlemek için kullanıldığı durumdur. Sıfırlama gerçekleştirmenin bir yöntemi, kart üzerindeki Sıfırlama düğmesine basmaktır. Bunu yalnızca kalifiye bir kişi yapmalıdır, çünkü sürücüde güç mevcuttur ve elektrik çarpması veya yanma riski vardır. Servis personelinin kart kabinine ulaşmasını ve Sıfırlama düğmesine basmasını gerektirir. Düğmeye yaklaşık 5 saniye basın, ardından düğmeyi bırakın.

DS200LDCCH1ANA, General Electric tarafından geliştirilen bir LAN iletişim devre kartıdır. GE EX2000 Excitation ve DC2000 ürün serilerinde kullanılır ve esasen EX2000 ve DC2000'in beyni olan gelişmiş bir 7 katmanlı devre kartıdır. Kart tarafından sağlanan birincil işlevler arasında operatör arayüzü, LAN iletişimi, sürücü ve motor işleme ve sürücü sıfırlamaları bulunur. Mikroişlemci kontrollü LAN (yerel alan ağları) iletişimi, kontrollü sürücü ve motor işleme, operatör arayüzü ve eksiksiz sürücü sıfırlamaları dahil olmak üzere çeşitli yerleşik özellikler içerir. Kart üzerinde dört mikroişlemci bulunur ve bu da ona kapsamlı bir G/Ç ve sürücü kontrolü kapsamı sağlar.

Sürücü kontrol işlemcisi, kart üzerinde U1 konumunda bulunur ve zamanlayıcılar ve kod çözücüler gibi yetenekler sunan entegre G/Ç çevre birimleri sağlar. İkincisi, kart üzerinde U21 olarak tanınan bir motor kontrol işlemcisidir. Motor kontrol devresi ve G/Ç (analog ve dijital) iletişimleri bu işlemci ile mevcuttur. U35, ortak motor işlemcisinin konumudur. Yalnızca ek işleme gerektiğinde kullanılır, bu bölüm MCP'nin hesaplayamayacağı gelişmiş matematiksel işlemleri gerçekleştirmek için çalışır.

Kartta bulunan son işlemci, U18 konumundaki LAN kontrol işlemcisidir. Bu işlemci tarafından beş veri yolu sistemi (DLAN+, DLAN, Genius, CPL ve C-bus) kabul edilir. Kullanıcıların sistem ayarlarını ve teşhislerini görüntülemesine ve ayarlamasına olanak tanıyan, ekli bir alfasayısal tuş takımı ile bir kullanıcı arayüzü sistemi mevcuttur.
