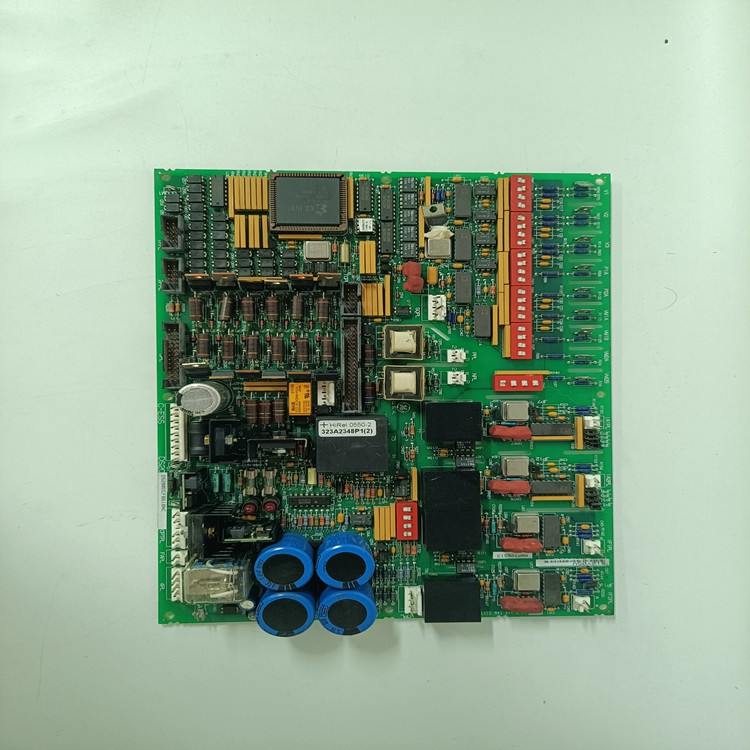

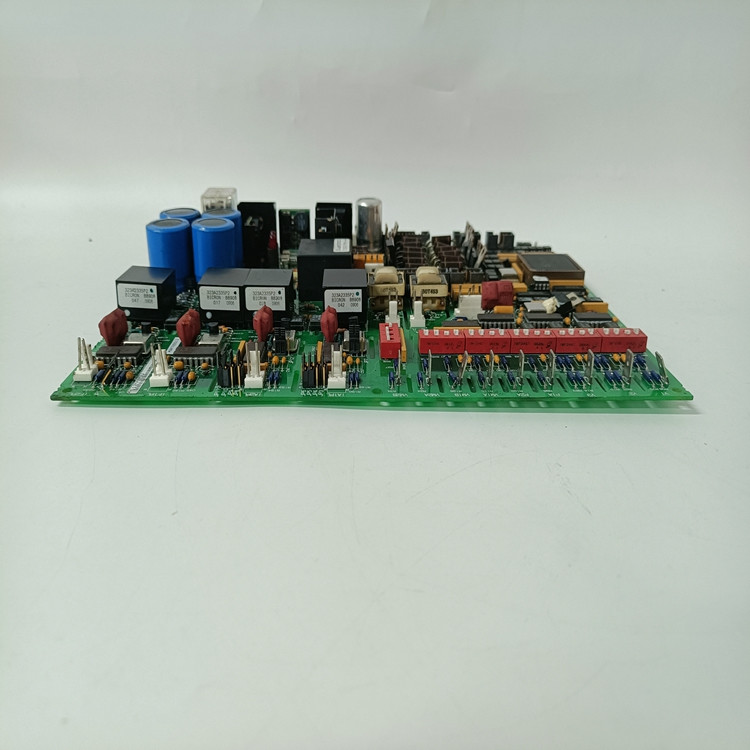

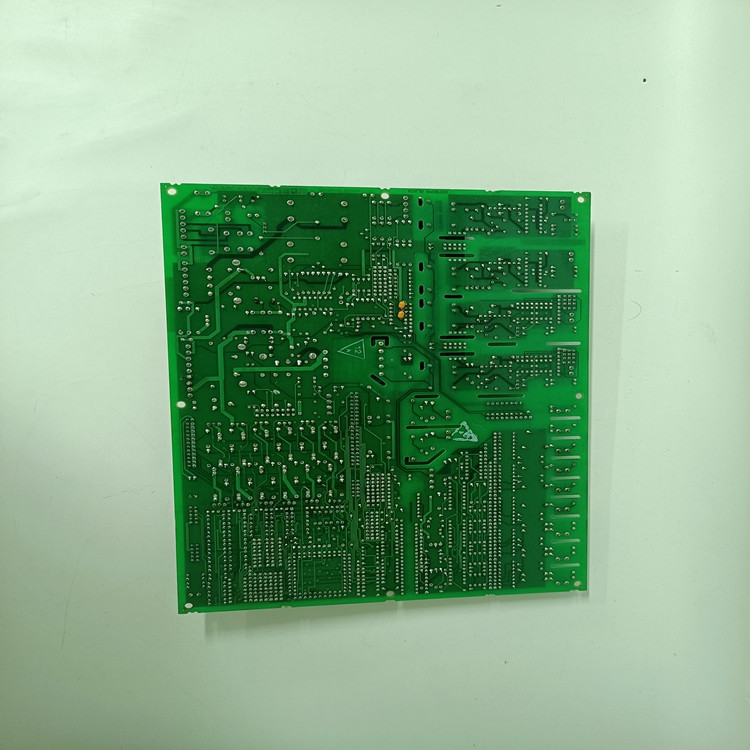

Ürün:GE DS200LDCCH1AGA Sürüş Kontrolü/LAN İletişim Kartı

Açıklama

General Electric, DS200LDCCH1AGA kartını bir sürücü kontrol ve yerel alan ağı (LAN) iletişim kartı olarak çalışmak için geliştirdi.Bu kart GE markası DIRECTO-MATIC 2000 sürücüleri ve uyarıcılar uyumlu yedekleme sürücü kartları Mark V serisi yer almaktadırBir sürücüye monte edildiğinde, kart sürücü ve I / O kontrol işlevleri için bir dizi sürücü sağlar.

DS200LDCCH1AGA iletişim kartı, dört mikroprosesöre ev sahipliği yapar.Bir sürücü kontrol işlemcisi (DCP) de analog ve dijital I / O dönüşümlerini işlemek için kullanılabilir.

DCP ayrıca kodlayıcılar ve zamanlayıcılar gibi çevresel I / O cihazlarını kontrol edebilir ve dönüştürebilir.Hesaplamalar ekstra işlem gücünü gerektirirse DCP sağlayamaz, co-motor işlemci (CMP), bu işlevleri tamamlamak için gereken ek gücü sağlayacaktır.Tablo, sistem programlama ve teşhis amaçları için kullanılan bir alfanümerik klavye ile tamamlanır.

DS200LDCCH1AGA, General Electric tarafından geliştirilen bir LAN iletişim devre kartıdır.GE EX2000 Excitation ve DC2000 ürün hatlarında kullanılır ve temel olarak EX2000 ve DC2000'in beyinleri olan gelişmiş 7 katmanlı bir devre kartıdır.Kart tarafından sağlanan temel işlevler operatör arayüzü, LAN iletişimleri, sürücü ve motor işleme ve sürücü sıfırlamalarını içerir.

Mikroprosesör kontrollü LAN (yerel alan ağları) iletişimleri, kontrollü sürücü ve motor işleme dahil olmak üzere birkaç yerleşik özelliği içerir.operatör arabirimi ve tam sürücü sıfırlamalarıKartta dört mikroişlemci var, bu da I/O ve sürücü kontrolünün kapsamını sağlamaktadır.Sürücü kontrol işlemcisi U1 pozisyonu olarak kart üzerinde yer almaktadır ve entegre I / O çevre cihazları sağlarİkincisi, panoda U21 olarak bilinen motor kontrol işlemcisi.Motor kontrol devre ve I / O (analog ve dijital) iletişim bu işlemci ile mevcuttur. U35 ortak motor işlemcinin konumudur. Yalnızca ek işlem gerektiğinde kullanılır, bu bölüm MCP'nin hesaplayamadığı gelişmiş matematikleri gerçekleştirmek için çalışır.

Kartta bulunan son işlemci, U18 pozisyonundaki LAN kontrol işlemcisidir.Kullanıcıların sistem ayarlarını ve teşhislerini görüntülemelerine ve ayarlamalarına izin veren bağlı bir alfabetik sayısal klavye ile bir kullanıcı arayüzü sistemi mevcuttur.
