Ürün:DS200CPCAG1ABB GE Contactor Pilot Board

Giriş

SPEEDTRONICTM Mark V Gaz Turbini Kontrol Sistemi, son derece başarılı olan SPEEDTRONICTM serisinin en son türüdür.1940'ların sonlarına kadar uzanan koruma ve sıralama teknikleriElektronik türbin kontrolü, koruması ve diziliminin uygulanması 1968 yılında Mark I sistemiyle başladı.Mark V sistemi, 40 yılı aşkın başarılı deneyimin öğrendiği ve geliştirdiği türbin otomasyon tekniklerinin dijital bir uygulanmasıdır.% 80'inden fazlası elektronik kontrol teknolojisinin kullanımı ile gerçekleştirildi.

SPEEDTRONICTM Mark V Gaz Turbini Kontrol Sistemi, üçlü redundan 16 bitlik mikroprosesör denetleyicileri de dahil olmak üzere en son teknolojiyi kullanıyor.Kritik kontrol ve koruma parametreleri ve yazılım ile uygulanan hata toleransı (SIFT) konusunda üçte iki oy verme eksikliğiKritik kontrol ve koruma sensörleri üç kez gereksiz ve üç kontrol işlemcisi tarafından oy kullanılır.kalan temas çıkışları için mantıksal düzeyde ve analog kontrol sinyalleri için üç sarmal servo valfBağımsız bir koruyucu modül, alev algılama ile birlikte aşırı hızda üç kez gereksiz kablolu algılama ve kapatma sağlar.Bu modül ayrıca türbin jeneratörünü güç sistemine senkronize eder.Senkronizasyon üç kontrol işlemcisinde bir kontrol fonksiyonu ile desteklenir.

Mark V Kontrol Sistemi, tüm gaz türbini kontrol gereksinimlerini karşılamak için tasarlanmıştır. Bunlar sıvı, gaz veya her iki yakıtın da hız gereksinimlerine uygun olarak kontrol edilmesini içerir.kısmi yük koşullarında yük kontrolü, maksimum kapasite koşullarında veya başlangıç koşullarında sıcaklık kontrolü.Giriş rehber yelkenleri ve su veya buhar enjeksiyonu emisyon ve çalışma gereksinimlerini karşılamak için kontrol edilir.Emisyon kontrolü kuru düşük NOx teknikleri kullanırsa, yakıt aşaması ve yanma modu da süreci izleyen Mark V sistemi tarafından kontrol edilir.Tam otomatik başlatma için yardımcıların dizimi, kapatma ve soğutma işlemi de Mark V Kontrol Sistemi tarafından yapılır.Turbinin olumsuz çalışma durumlarına karşı korunması ve anormal koşulların duyurulması temel sisteme dahil edilmiştir.

Operatör arayüzü, mevcut çalışma koşullarına ilişkin geri bildirim sağlamak için renkli grafik bir monitör ve klavye içerir.Operatörden gelen giriş komutları bir imleç konumlandırma cihazı kullanılarak girilir. Bir kol / exe-cut dizisi, turbinin istemsiz çalışmasını önlemek için kullanılır. Operatör arayüzü ile turbin kontrolü arasındaki iletişim ortak veri işlemcisi aracılığıyla gerçekleşir veya, adı verilen üç kontrol işlemcisine,veOperatör arayüzü ayrıca iletişim
Uzaktan ve harici cihazlarla iletişim fonksiyonları. Yedek bir operatör arayüzü kullanan isteğe bağlı bir düzenleme,Dış veri bağlantısının bütünlüğünün, tesislerin sürekli çalışması için gerekli olduğu düşünülen uygulamalar için kullanılabilirSIFT teknolojisi, modül arızasına ve veri hatalarının yayılmasına karşı koruma sağlar.Birincil operatör arayüzünün veya sistemin arızalanması olasılığı az olan durumlarda gaz türbininin çalışmaya devam etmesine izin verir.Modül.

Sorun giderme amaçlı yerleşik teşhisler kapsamlıdır ve “power-up”,- Hem kontrol paneli hem de sensör hatalarını belirleyebilen arka plan ve manuel olarak başlatılan teşhis rutinleriBu hatalar panel için kart seviyesine ve sensör veya aktüatör bileşenleri için devre seviyesine kadar belirlenir.Panellerin çevrimiçi değiştirme yeteneği panel tasarımına dahil edilmiştir ve
Fiziksel erişim ve sistem izolasyonu mümkün olan türbin sensörleri için kullanılabilir.
noktalar, ayar parametreleri ve kontrol sabitleri güvenlik kullanarak çalışma sırasında ayarlanabilir
Yetkisiz erişimi önlemek için bir şifre sistemi.

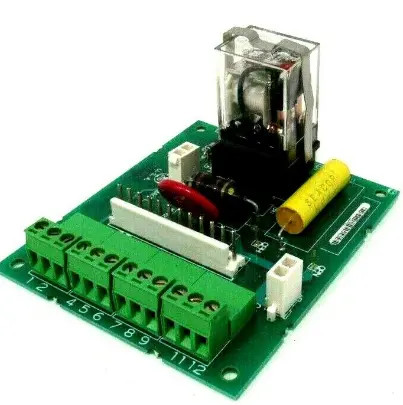

DS200CPCAG1ABB, bir 12 pinli konektörden ve iki 2 pinli konektörden oluşan bir General Electric Contactor Pilot Board'dur.Ayrıca en fazla on iki sinyal kablosunu bağlamak için dört terminal bloğuna sahiptir ve 24VDC 15A soket güç rölesi ile tasarlanmıştır.

Önerilen Ürünler:

Ayrıca mevcut kontrol sistemlerinizi desteklemek için bir sürü yeni donanım ve üretimi kesilen yedek parça ürettik.

Deneyimli personelimiz var, kapsamlı testler yapıyoruz, sattığımız yedek parçaların hepsi bir yıllık garanti süresi ile ve sıkı testler ve sertifikasyonlardan geçtiler!

Verilerimizde yedek parçalara ihtiyacınız olduğunu görebilirsiniz, ürünlerimizle ilgili değerli önerilerinizi bize herhangi bir zamanda vermenizi memnuniyetle karşılıyoruz!

Ürünler Resimleri:
