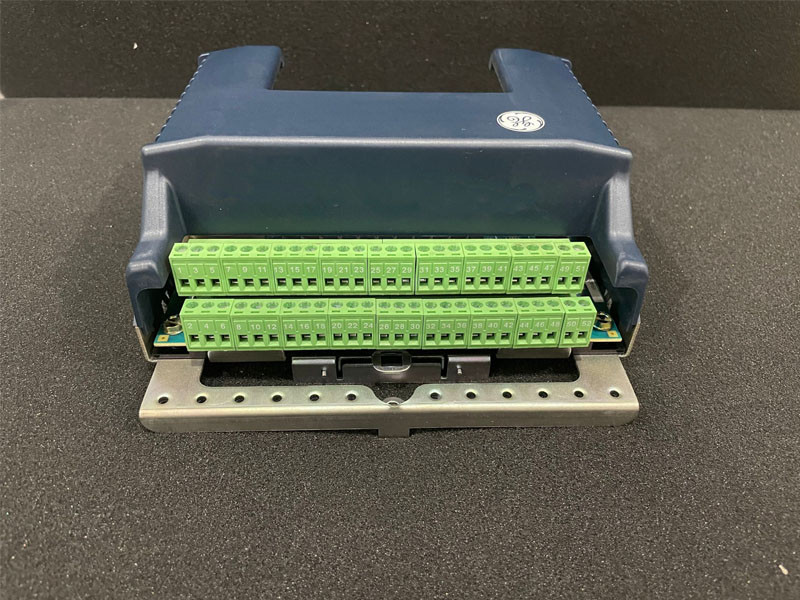

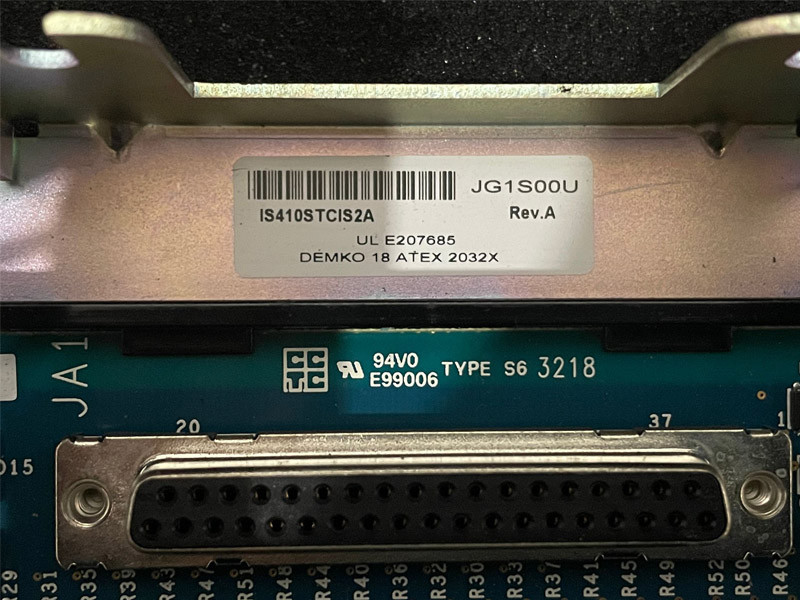

Ürün:GE IS410STCIS2A 24 V dc temas giriş modülü

Ürün tanımı:

Analog I/O Modülü
The Mark* VIeS Functional Safety Analog Input / Output (I/O) module provides an interface between the process analog sensors / actuators (10 analog inputs and two analog outputs) and the Mark VIeS Safety control logic. Analog I/O modülü iki sipariş edilebilir parçadan oluşur: Analog I/O paketi ve Analog I/O terminal kartı. Tüm güvenlik Analog I/O modülleri aynı Analog I/O paketi IS420YAICS1B'yi kullanır.Gerekli yedekleme ve yüklemeyi sağlamak için iki DIN raylı montajlı Analog I/O terminal kartı mevcuttur.
Kullanıcılar, kullanılabilirlik ve SIL seviyesi için ihtiyaçlarını en iyi şekilde karşılayan yapılandırmayı seçebilirler.Analog I/O modülü hem Simplex hem de Triple Modular Redundant (TMR) konfigürasyonlarında mevcuttur.Bu belge Simplex Analog'u ele alıyor.
I/O (IS410STAIS2A) terminal kartı ve TMR Analog I/O (IS410TBAIS1C) terminal kartı.
TMR yapılandırmasında, the controller selects the median analog input values returned by the TMR I/O pack(s) (thus rejecting a high or low out of range value) and the I/O pack electronics combine the analog outputs with a patented circuit design that rejects a bad performing I/O pack.
Simplex Analog I/O (STAI) terminal kartı
STAI terminal kartı, 10 analog girişi ve iki analog çıkışı kabul eden ve YAIC I/O paketiyle bağlantı kuran kompakt bir analog giriş terminal kartıdır.Üç telAnalog çıkışlar 0 ila 20 mA için yapılandırılmıştır. Sistem teşhis amaçlı dahili bir ID çipi, kartı I/O paketi ile tanımlar.
TMR Analog I/O (TBAI) terminal kartı
TBAI terminal kartı, 10 analog giriş ve iki çıkışı destekleyen ve YAIC I/O paketine bağlanan TMR ve Simplex yapılandırmalarında kullanılan bir analog giriş terminal kartıdır.10 analog girişi iki kabloluAnalog çıkışlar 0 ila 20 mA için yapılandırılabilir.Girişler ve çıkışlar, dalgalanma ve yüksek frekanslı gürültüden korunmak için gürültü bastırma devrelerine sahiptirTBAI'de üç TMR I/O paketi veya bir Simplex I/O paketi için üç DC-37 pin bağlantısı vardır.
YAIC I/O Paketi Spesifikasyonları ile Analog I/O Terminal Board tablosu, Mark VIeS Fonksiyonel Güvenlik Sisteminde kullanılmak üzere mevcut olan Analog I/O terminal boardları için özellikleri sunar.YAIC I/O paketi ve STAI ve TBAI terminal panelleri hakkında daha fazla bilgi için, bölümüne bakınız “PAIC, YAIC Analog I/O Modülleri”
Belge Mark VIeS Genel Pazar için Fonksiyonel Güvenlik Sistemleri II. Cilt: Genel Kullanımlar için Sistem Rehberi (GEH-6855_Vol_II).
