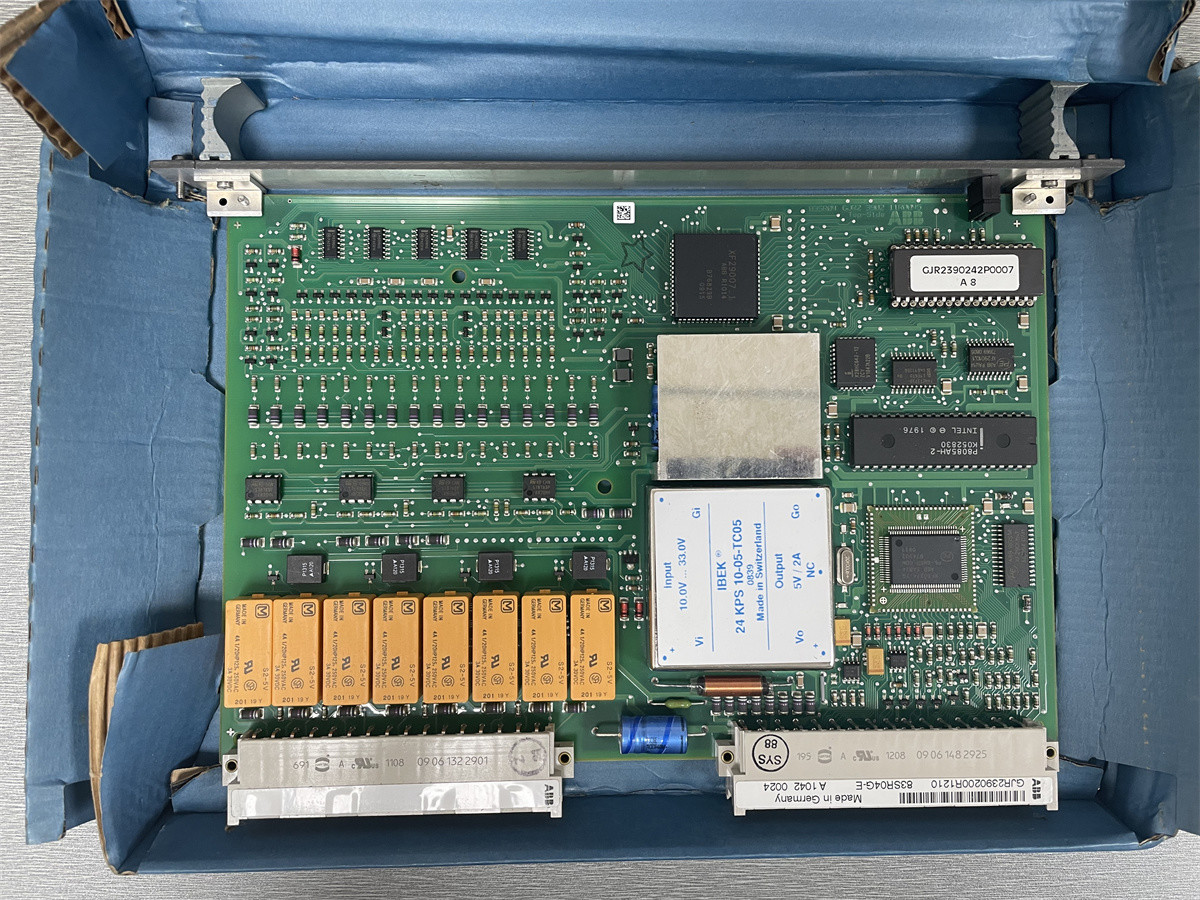

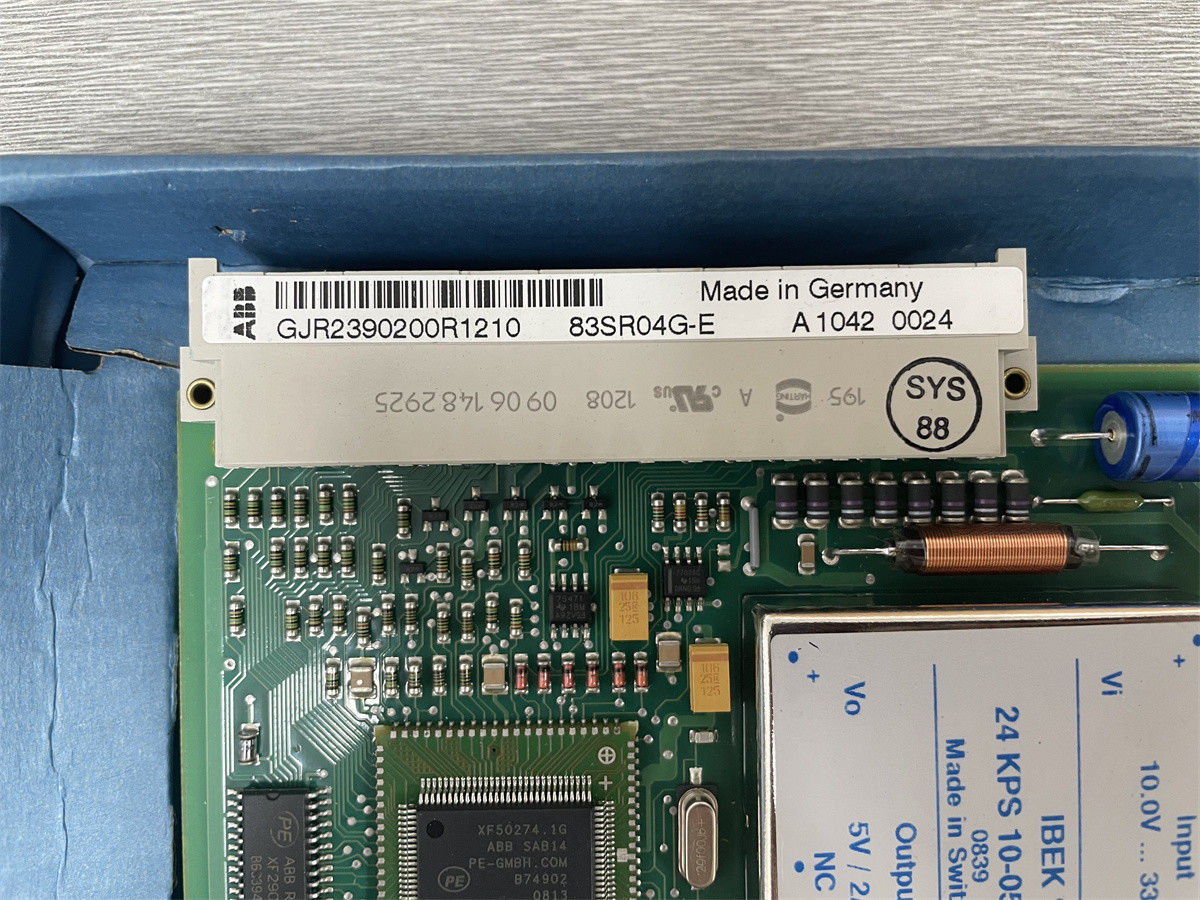

Ürün:83SR04 GJR2390200R1210 83SR04G-E ABB İkili ve Analog Kontrol Sinyal İşleme Kontrol Modülü

Açıklama

83SR04G-E, ABB PROCONTROLsystem İkili ve Analog Kontrol Sinyal İşleme Kontrol Modülü'dür. 83SR04G-E, sürücüde depolanan programlı ikili ve analog kontrol görevleri için kullanılır.Grup ve birim kontrol seviyeleriAşağıdaki uygulamalar için kullanılabilir:
- Tek yönlü sürücüleri kontrol etmek
- Etkinleştiricilerin tahrik kontrolü
- Elektrik valflerinin tahrik kontrolü
- İkili fonksiyon grubu kontrolü (sürekli ve mantıklı)
- 3 basamaklı kontrol
- Sinyal şartlandırması.

Özellikleri
Modülün adresi, modülü PROCONTROL istasyonuna bağlayarak otomatik olarak ayarlanır.
İstasyon otobüsü ile alınan telgraflar, modül tarafından eşitlik bitleri ile hata içermeyen aktarım için kontrol edilir.
Modül tarafından otobüse gönderilen telgraflar, hata içermeyen aktarımı sağlamak için parite bitleri ile donatılmıştır.
Kullanıcı programı uçucu olmayan bir bellekte (EEPROM) dosyalanır.
Modül geçerli bir kullanıcı listesi yüklendiğinde çalışmaya hazırdır.
Süreç ve anahtarla iletişim için modülün aşağıdaki voltajı gerektirir:
USA/USB Çalışma voltajı +24 V
içten olarak aşağıdaki gerilimlere daldırılmış:
US11 Süreç arayüzünün temas noktalarının tedarik edilmesi 1
US21 Süreç arayüzünün bağlantılarının tedarik edilmesi 2
US31 Süreç arayüzünün bağlantılarının tedarik edilmesi 3
US41 Süreç arayüzünün temas noktalarının tedarik edilmesi 4
Voltajlar US11...US41 kısa devreye dayanır ve herhangi bir etkileşimi önlemek için tasarlanmıştır.
Çalışma voltajları ve dış mantık sinyalleri referans iletken Z ile ilişkilidir.
Modülün ön tarafında ışık yayıcı diyotlar aracılığıyla aşağıdaki duyurular gösterilir:

ST Bozukluğu
SG modülü bozukluğu

Işık yayıcı diyot ST, modülde ve modülle veri iletişiminde herhangi bir bozukluğu sinyalizasyon eder. Işık yayıcı diyot SG yalnızca modül bozukluklarını sinyalizasyon eder.

Modül tasarımı
Modül esasen aşağıdakilerden oluşur:
- Süreç arayüzü
- İstasyon- otobüs arayüzü
- İşleme bölümü

Süreç arayüzü
Süreç arayüzünde, süreç sinyalleri modül içi sinyal seviyesine uyarlanır.

İstasyon-tobüs arayüzü
İstasyon otobüsü arayüzünde, modül sinyalleri otobüse uyarlanır.

İşleme bölümü
Süreç ve otobüsten gelen sinyalleri işlemek için, modül, bir modül içi otobüs aracılığıyla aşağıdaki bellek alanlarıyla birlikte çalışan bir mikroprosesörle donatılmıştır.

Sipariş verileri:
83SR04-E/R1210 Sipariş numarası: GJR2390200R1210
