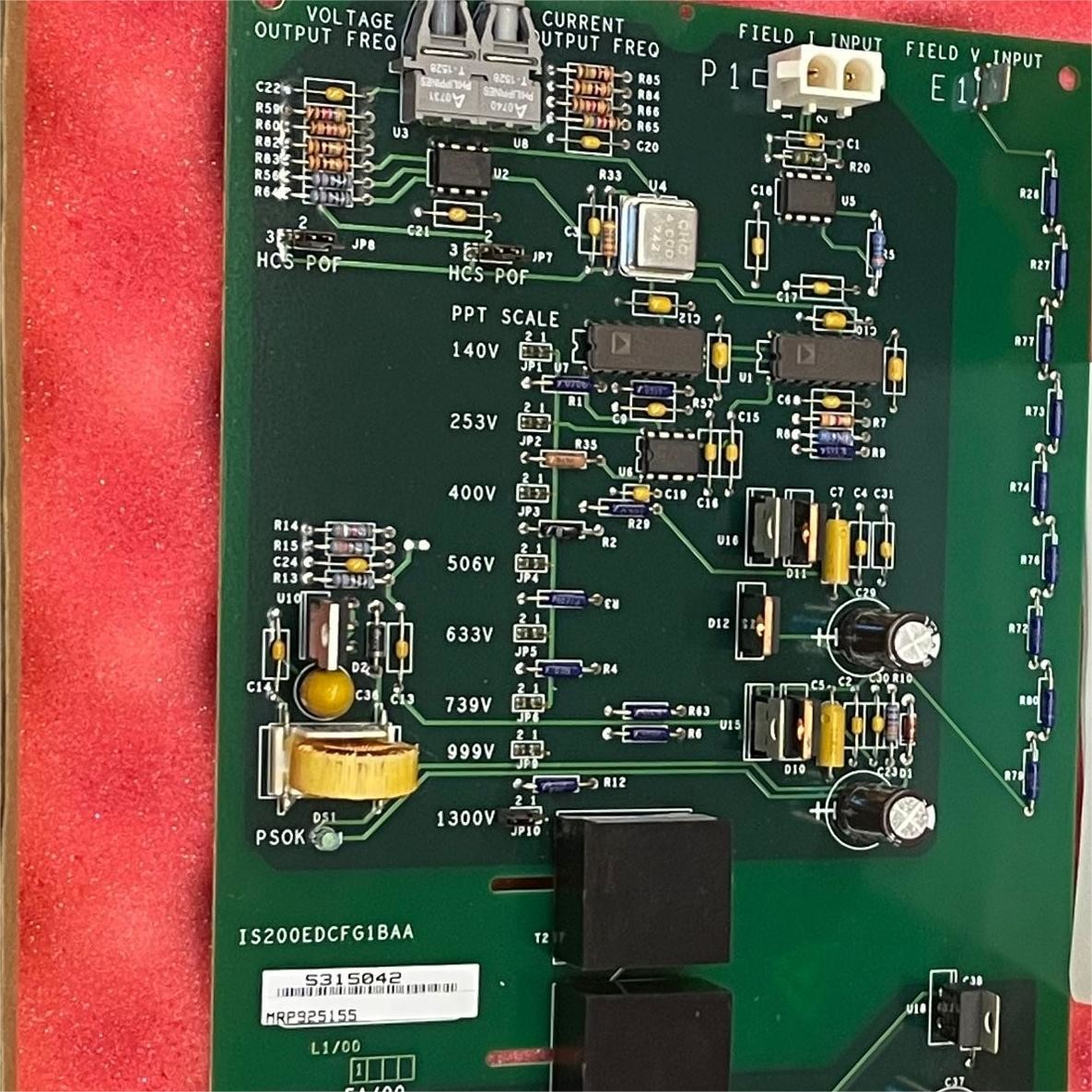

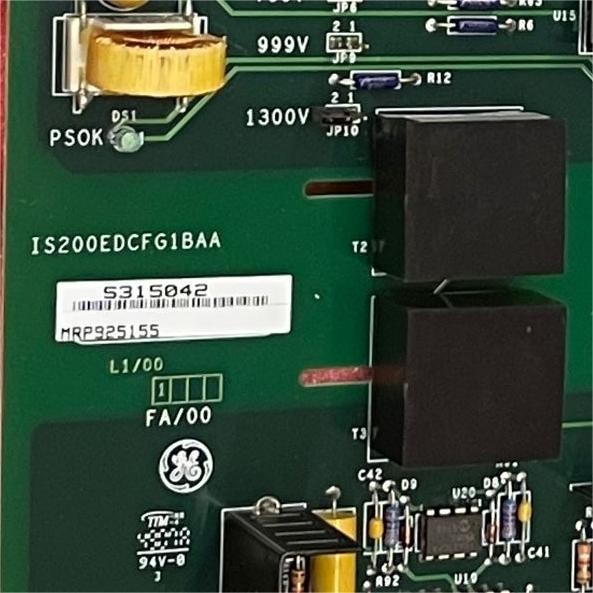

Ürün:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER pano şu anda stokta

Açıklama

GE IS200EDCFG1BAA'nın bir parçasıEX2100 Heyecan Kontrol Sistemi,GE tarafından geliştirilen bir Exciter DC Feedback Board.

EDCF kartı, EX2100 serisi tahrik montajı içindeki SCR köprüsündeki heyecan akımı ve voltajı ölçer.Yüksek hızlı fiber optik bağlantı bağlantısı aracılığıyla EISB kartına arabirim olarak hizmet eder. Güç kaynağının düzgün çalıştığı konusunda görsel geri bildirim sağlayan LED göstergesi, panelin ayrılmaz bir parçasıdır.

Sinyal aralığı ve kontrolü: VCO'nun çıkış frekansı giriş voltaj sinyalinin amplituduna doğrudan orantılıdır.VCO, alan akımındaki değişiklikleri çıkış frekansındaki karşılık gelen değişikliklere etkili bir şekilde çevirir.Bu frekans modülasyonu, kontrol sistemi içinde hassas izleme ve kontrolü sağlayan alan akım durumunun dinamik bir temsilini sağlar.

Sinyal İşleme: DC şunt tarafından üretilen düşük seviye sinyali, diferansiyel amplifikatör olarak bilinen özel bir devreye girilir.Bu güçlendirici sinyali güçlendirmekten sorumludur ve aynı zamanda doğruluğunu ve sağlamlığını artırmak için diferansiyel güçlendirme sağlarFarklılık güçlendiricisinden çıkan çıkış voltajı dikkatlice düzenlenir ve -5 volt (V) ile +5 volt (V) arasında değişir.

Voltaj denetimli osilatör entegrasyonu: Diferansiyel amplifikatörden gelen düzenlenmiş çıkış voltajı, bir voltaj denetimli osilatöre (VCO) giriş sinyali olarak hizmet eder.Bir VCO, salınım frekansı bir gerilim girişi ile kontrol edilen bir elektronik osilatördür.Bu bağlamda, VCO, salınım frekansını amplifikatörden alınan giriş voltajının büyüklüğüne göre ayarlar.
