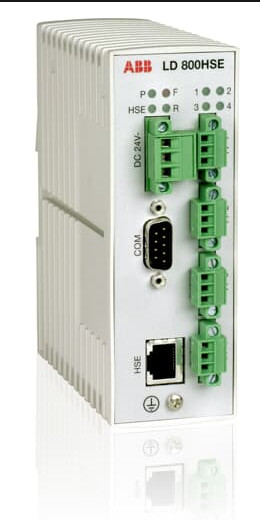

ABB LD 800 HSE FOUNDATION Fieldbus Bağlantı Cihazı LD 800HSE
ABB LD 800 HSE
,FOUNDATION Fieldbus Bağlantı Cihazı
Ürün:ABB LD 800 HSE FOUNDATION Fieldbus Bağlantı Cihazı LD 800HSE Fabrikadan yeni ambalaj
LD 800HSE bağlantı cihazı, H1 bağlantılarındaki saha cihazları ile HSE alt ağı arasında bir ağ geçidi görevi görür.
LD 800HSE, denetim ve kontrol sistemlerinin yanı sıra yönetim konsollarından FOUNDATION Fieldbus'a (FF) bağlı saha cihazlarına erişim sağlar.Cihaz, iki Bağlantı Aygıtının karşılık gelen H1 bağlantı noktalarının bir H1 bağlantısına bağlı olduğu yedekli kullanım için uygundur.Birincil ve ikincil Bağlantı Aygıtları arasında ayrı bir artıklık bağlantısı, güvenilir yük devretme ve yedekliliğin izlenmesini sağlar.
Biri güvenli alanlar ve diğeri tehlikeli alanlar için olmak üzere iki farklı versiyonu mevcuttur.
Faydalar
- FF'nin Yüksek Hızlı Ethernet (HSE) protokolü ile dört adede kadar H1 bağlantısı arasında bağlantı sağlar
- Ana sistemden bağlı H1 cihazlarının şeffaf konfigürasyonu
- H1 cihazlarındaki bloklara erişime izin verir (İstemci/Sunucu)
- Dört Bağımsız H1 Link Master (LAS)
- Yayınla/Abone Ol (H1) (4 alt döngüye kadar)
- Bir H1 bağlantısından diğerine veya H1'den HSE'ye verilerin yeniden yayınlanması
- İndirme yoluyla bellenim güncellemesi
| LD 800HSE Teknik Verileri | ||
| Mekanik tasarım | Boyutlar | (uzunluk x yükseklik x genişlik) 47 x 131 x 111 mm, DIN rayına monte edilmiş 35 mm |
| Ağırlık | yaklaşık0,4 kg | |
| Koruma derecesi | IP 20 | |
| Çevre koşulları | Çalışma sıcaklığı | 0°C ... +55°C, dikey olmayan montaj ve engellenmiş hava konveksiyon üst sıcaklık sınırını azaltabilir |
| Depolama sıcaklığı | -20°C ... +70°C | |
| Bağıl nem | %0 ... %95, yoğuşmasız | |
| Ethernet arayüzü | Kanal Sayısı | 1 |
| Liman | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Transfer oranları | 10 Mbit/s veya 100 Mbit/s (otomatik algılama) | |
| H1 Fieldbus Arayüzü | Kanal Sayısı | 4 |
| Limanlar | FF H1 3 kutuplu vidalı terminaller (takılabilir) transformatör kaplini galvanik olarak izole edilmiş |
|
| Fiziksel katman profili | tip 114, standart güç sinyali, ayrı olarak çalıştırılır, kendinden güvenli değil | |
| Transfer oranı | 31,25 kbit/sn | |
| Seri Arayüz | Liman | 9 kutuplu SubD erkek RS-232, 115.2 kbit/s |
| sertifikalar | CE uyumluluğu acc.EMC Direktifi 2004/108/EG (EMC), 2006/95/EG (Düşük Voltaj) ve 94/9/EG (ATEX) Elektro Manyetik Uyumluluk (EMC) acc.ile.FCC Bölüm 15 Alt Bölüm B Sınıf A, VCCI Sınıf 2 Bilgi Teknolojisi Ekipmanı 2002 Şok ve Titreşim acc.DIN IEC68 Bölüm 2'ye göre G3 kaplamalı acc.ANSI/ISA 71.04, EN60068-2-60'a göre |
|
| Sertifikalar (yalnızca LD 800HSE EX) |
Tehlikeli Konum Sertifikasyonu: |
|
