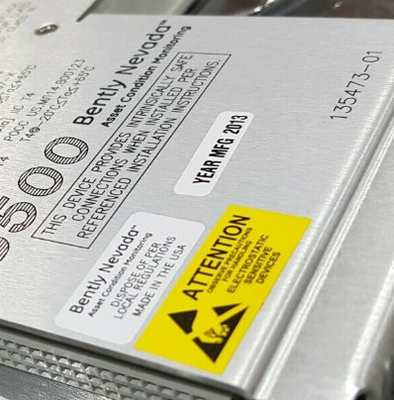

Ürün:Bently Nevada 3500/25-01-03-00 135473-01 Dahili kapanışlarla iç bariyer I/O

Açıklama
3500/25 Geliştirilmiş Keyphasor Modülü, 3500 rafındaki monitör modüllerine Keyphasor sinyalleri sağlamak için kullanılan yarı yükseklikte, iki kanallı bir modüldür. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 Makine Koruma Sistemi, normal konfigürasyonda dört Keyphasor sinyali ve çiftleştirilmiş konfigürasyonda sekiz Keyphasor sinyali kabul edebilir.

"Keyphasor" sinyali, doğru zamanlama ölçümü sağlamak için kullanılan dönen bir çubuk veya dişliden dönüş başına bir veya birden fazla olay ile gelen bir darbelerdir.Bu 3500 monitör modülleri ve dış teşhis ekipmanları gibi 1X titreşim amplitudu ve faz gibi şaft dönme hızı ve vektör parametrelerini ölçmek için izin verir.
Geliştirilmiş Anahtar Füzör Modülü, 3500 sistem modülünün geliştirilmiş bir kısmıdır.Şekil açısından tam aşağı uyumluluğu korurken önceki tasarımı üzerinde genişletilmiş Keyphasor sinyal işleme yetenekleri sunar., eski sistemlerde kullanmak için mevcut Keyphasor modülleri ile uyumlu ve işlevsel.

Üçlü Modüler Redondan (TMR) uygulamaları için bir sistem Keyphasor girişine ihtiyaç duyulduğunda, 3500 sistemi iki Keyphasor modülü kullanmalıdır.Modüller paralel olarak çalışarak hem birincil hem de ikincil bir Keyphasor sinyali sağlıyor.Dörtten fazla Keyphasor girişine sahip bir sistem, dörtten fazla birincil Keyphasor giriş sinyali olmadığı sürece eşleştirilmiş bir konfigürasyon kullanabilir.Çiftleştirilmiş bir konfigürasyon, üst/alt veya her iki yarı yuva pozisyonunda da iki ardışık izleme pozisyonu gerektirir.Dört Keyphasor modülü dört birincil ve dört yedek giriş kanalını kabul edecek ve dört çıkış kanalı sağlayacak (her modül için bir).İki eşleştirilmiş ve bir eşleştirilmemiş (toplam üç Keyphasor modülü) bir konfigürasyon da mümkündür. Böyle bir konfigürasyonda, kullanıcı eşleştirilmemiş bir Keyphasor yapılandırabilir (iki 2 kanal veya bir 1 kanal ve bir 2 kanal seçeneği sipariş)

İzole Keyphasor I/O modülü, Keyphasor sinyalleri birden fazla cihazla paralel olarak bağlandığı ve bir kontrol sistemi gibi diğer sistemlerden izole edilmesi gereken uygulamalar için tasarlanmıştır. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Bu I/O modülün amacı öncelikle asmanın hızını ve fazını değil.Ama bu I/O, izole olmayan I/O sürümünden biraz daha yüksek bir faz değişimi getiriyor.Şekil 1, İzole I/O modüllerinin farklı makine hızlarında ekleyeceği faz değişimi miktarını gösterir.

Geliştirilmiş ürün özellikleri, dönüş başına birden fazla olay girişinden dönüş başına bir olay sinyali üretimi, saha yükseltilebilir yazılım ve varlık yönetimi veri raporlamalarını içerir.
